Замена шлейфа кнопок громкости, камеры и питания Nokia Lumia 920

Убедитесь, что телефон выключен.

Используйте отвертку T5, чтобы выкрутить два винта длиной 8,6 мм, расположенных в нижней части телефона. (Размер шлица 2,5 мм)

Используйте самый маленький торкс-отверток или другой маленький протыкатель и нажмите в отверстие на слоте для SIM-карты. Пластиковая защитная деталь SIM должна легко выскочить.

Отложите эту пластиковую деталь в сторону.

После того как оба винта внизу выкручены и пластиковая защитная деталь SIM удалена, аккуратно нажмите по внешнему краю экрана.

Экран должен отделиться при небольшом усилии. Он должен выглядеть как на фотографиях после завершения.

На этом шаге возможно будет удобнее сначала снять аккумулятор, но это не обязательно.

Поместите лопаточку или плоский пластиковый инструмент поверх шлейфа, чтобы не повредить его при поддевании металлической фиксирующей скобы.

Используйте пластиковый инструмент для вскрытия или аккуратно небольшой плоский металлический отверток, чтобы поддеть металлическую скобу. (Рекомендуется использовать пластиковый инструмент; однако если инструмент для вскрытия не работает или не помещается в маленькое отверстие под скобой, используйте плоский отверток.)

После снятия металлической скобы аккуратно подденьте разъем шлейфа, расположенный под только что снятой скобой.

Предварительное требование: снятие задней крышки

Используйте отвертку T4 Torx, чтобы выкрутить винт длиной 3 мм (диаметр головки 1,5 мм), закрепляющий металлическую скобу, удерживающую аккумулятор.

Используя пластиковый инструмент для вскрытия, подденьте металлическую скобу, удерживающую аккумулятор.

Полностью снимите скобу.

Используйте пластиковый инструмент для вскрытия. Начните справа и аккуратно приподнимите медную полоску.

Не нужно полностью снимать медную полоску, только настолько, чтобы стало видно соединение с аккумулятором.

Используйте пластиковый инструмент или лопаточку и аккуратно приподнимите соединительный элемент.

Используйте пластиковый инструмент у нижней части аккумулятора и аккуратно приподнимите его.

Аккумулятор должен легко подняться и выйти.

Предварительные руководства: снятие задней крышки, снятие аккумулятора

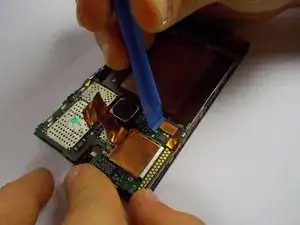

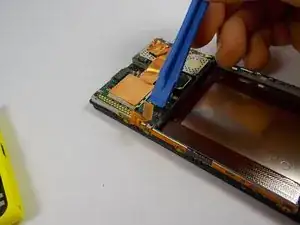

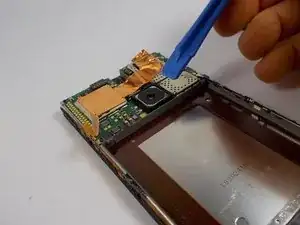

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять соединительный элемент, прикреплённый к шлейфу кнопок громкости, камеры и питания.

Переверните переднюю панель на бок так, чтобы шлейф, с которым вы работаете, был обращён вверх.

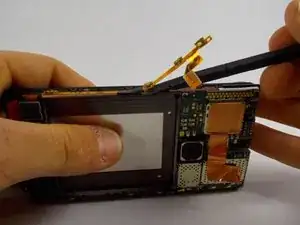

Используйте лопаточку и, начиная сверху, аккуратно подденьте сенсоры кнопок.

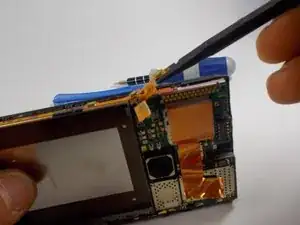

Просуньте инструмент под шлейф и подденьте следующий сенсор кнопки.

Продолжайте по линии, пока шлейф полностью не отделится.

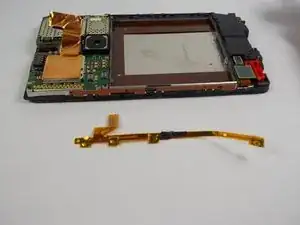

Шлейф питания должен выглядеть так в полностью отсоединённом состоянии.
