Замена USB и микрофона Nokia Lumia 920

Убедитесь, что телефон выключен.

Используйте отвёртку T5, чтобы выкрутить два винта длиной 8,6 мм, расположенных внизу телефона. (Размер шлица 2,5 мм)

Используйте самую маленькую отвертку Torx или другой небольшой наконечник и вставьте её в отверстие на лотке для SIM-карты. Пластиковая защитная деталь лотка SIM должна легко выскочить.

Отложите эту пластиковую деталь в сторону.

После снятия обоих винтов внизу и удаления пластиковой защитной детали SIM аккуратно нажмите на внешнюю сторону экрана.

Экран должен отделиться при небольшом усилии. После завершения он должен выглядеть как на фотографиях.

На этом этапе может быть удобнее сначала вынуть аккумулятор, но это не обязательно.

Поместите лопаточку или плоский пластиковый инструмент поверх шлейфа, чтобы не повредить его при поддевании металлической защёлки.

Используйте пластиковый инструмент для открывания или аккуратно маленькую металлическую плоскую отвёртку, чтобы поддеть металлическую защёлку. (Рекомендуется использовать пластиковый инструмент; однако, если он не подходит или не вмещается в небольшой проём под защёлкой, используйте плоскую отвёртку.)

После снятия металлической защёлки аккуратно приподнимите соединение шлейфа, расположенное под только что снятой защёлкой.

Предварительное требование: снятие задней панели

Используйте отвертку T4 Torx, чтобы выкрутить винт длиной 3 мм (диаметр головки 1,5 мм), закрепляющий металлическую защёлку, удерживающую аккумулятор на месте.

Используя пластиковый инструмент для открытия, подденьте металлическую защёлку, удерживающую аккумулятор.

Полностью снимите защёлку.

Используйте пластиковый инструмент для открывания. Начните справа и аккуратно приподнимите медную полоску.

Не обязательно полностью снимать медную полоску, достаточно приподнять её настолько, чтобы был виден контакт с аккумулятором.

Используйте пластиковый инструмент или лопаточку и аккуратно приподнимите контактный элемент.

Используйте пластиковый инструмент в нижней части аккумулятора и аккуратно поднимите.

Аккумулятор должен легко выйти.

Предварительные руководства: снятие задней панели, снятие аккумулятора

На стороне с кнопками громкости используйте какой-нибудь инструмент для съёма (пластиковые инструменты могут работать хуже из‑за клея) и подденьте пластиковую планку, скрывающую кнопки громкости, питания и камеру.

Действуйте очень осторожно — эти детали изготовлены из тонкого пластика и легко ломаются.

После снятия тонкой пластиковой накладки кнопки могут выпадать из посадочных мест. Это нормально. Просто извлеките их и отложите в сторону.

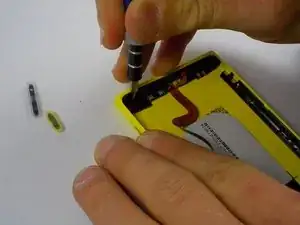

Вы также можете использовать отвёртку, чтобы выдавить их, но это не обязательно.

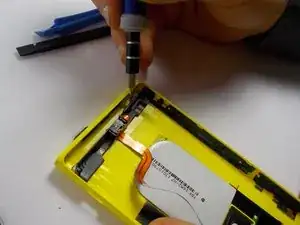

Для начала прижмите вниз пластиковую деталь, соединённую с USB-портом, как показано. Одновременно с нажатием вниз тяните деталь от USB-порта.

Вам нужно оттянуть пластиковую деталь от нижней части корпуса телефона.

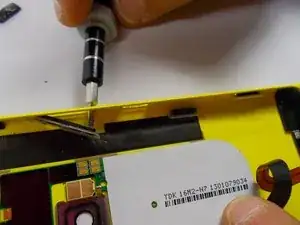

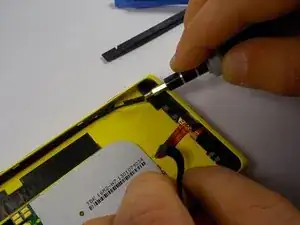

Когда одна сторона явно отделится от корпуса, вставьте отвёртку в образовавшийся зазор и вытолкните всю деталь из корпуса.

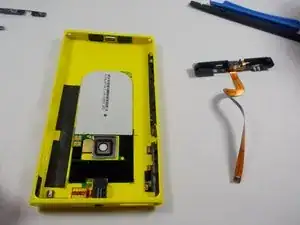

Полностью снимите пластиковую деталь с задней панели корпуса.

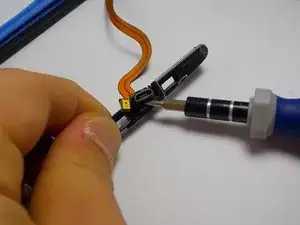

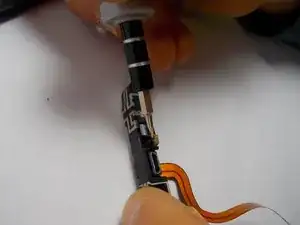

Осторожно подведите отвёртку под микрофон, как показано.

Аккуратно поднимите, пока микрофон не выйдет из пластикового корпуса.

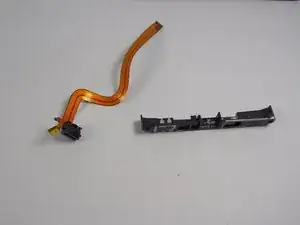

Микрофон останется подключённым к шлейфу.

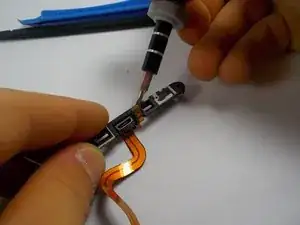

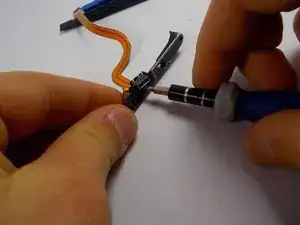

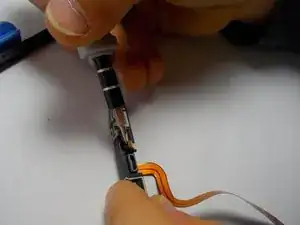

Как и с микрофоном, аккуратно подденьте отвёрткой USB-порт снизу.

Аккуратно приподнимите, чтобы отделить его от пластикового корпуса.
