Замена блока дисплея Nokia Lumia 928

Выключите телефон.

Внутри разъёма для наушников 3,5 мм находится винт, который нужно ослабить. Используйте отвертку Torx T5.

Винт не вынимается. После ослабления он разблокирует фиксатор внутри телефона. Вы сломаете его, если не выполните этот шаг правильно.

Извлеките лоток для SIM-карты в верхней части телефона.

Удалите винт 4,5 мм Torx T5, выделенный красным кругом на фото. (Примечание: все винты в телефоне одинаковые.)

На винте есть наклейка, которую нужно отклеить. Это лишает вас гарантии.

С помощью пластиковых монтажных лопаток начните освобождать пластиковые защёлки по периметру телефона. Начните с верхнего левого угла, двигайтесь вниз по левой стороне. Затем обработайте верхнюю и нижнюю части телефона и, наконец, правую сторону.

В некоторых местах бывает удобно перевернуть пластиковую лопатку кверху дном, чтобы облегчить отпускание защёлок.

Когда все защёлки отпущены, снимите заднюю крышку телефона.

Удалите все 10 винтов T5 на материнской плате. Все винты — Torx T5, длиной 4,5 мм.

Отсоедините ленточный разъём, выделенный красным кругом, с помощью пластиковой монтажной лопатки.

Будьте очень осторожны с ленточными разъёмами — их легко сорвать.

Ленточный разъём, выделенный жёлтым, имеет конструкцию с нулевым усилием вставки. На конце находится чёрная защёлка, которую нужно поднять вверх, прежде чем вынимать ленточный кабель.

Снимите заглушку порта USB с помощью пластиковой монтажной лопатки или вручную. Она легко снимается.

Поднимите левую сторону материнской платы.

Есть один разъём, который нужно отсоединить пластиковой лопаткой — он выделен красным прямоугольником. Не отрывайте материнскую плату от блока дисплея, пока не снимете этот разъём.

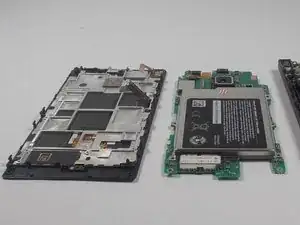

Теперь вы извлекли материнскую плату из блока дисплея и задней крышки.

После выполнения шагов по снятию материнской платы вы также можете снять блок дисплея. Эти действия выполняются одновременно.

Снова — важно осторожно снять ленточный кабель перед разделением дисплея и материнской платы.
