Замена узла экрана Nokia G310 5G
Используйте это руководство, чтобы заменить разбитый экран на вашем Nokia G310 5G.
Это руководство составлено для оригинального узла экрана Nokia G310 5G. Узел состоит из экрана и средней рамки в единой детали. Убедитесь, что у вас правильная деталь, прежде чем начинать ремонт.
Примечание: для выполнения этой процедуры потребуется переложить внутренние компоненты телефона в новый узел.
В целях безопасности включите телефон и дождитесь разрядки батареи ниже 25% перед началом процедуры. Это снижает риск возгорания при случайном повреждении аккумулятора во время ремонта. Если аккумулятор выглядит раздутым или вздутым, примите дополнительные меры предосторожности.
Шаг 1


Выключите телефон и отключите все кабели.
Вставьте инструмент для извлечения SIM‑лотка, биты или выпрямлённую скрепку в небольшое отверстие лотка SIM-карты на верхнем левом торце телефона.
Сильным нажатием извлеките лоток.
Шаг 2


Снимите лоток для SIM‑карты.
При установке SIM‑карты или microSD‑карты убедитесь, что они ориентированы правильно и полностью заподлицо с краями лотка перед возвращением лотка в телефон.
Шаг 3


Задняя крышка удерживается пластиковыми защёлками.
Вставьте медиатор для вскрытия под небольшой вырез в пазе лотка SIM‑карты.
Шаг 4


Разместите медиатор под крутым вниз наклоном между задней крышкой и узлом экрана.
Проведите медиатором вниз по левому краю телефона, чтобы освободить пластиковые защёлки.
Шаг 5


Поверните медиатор за угол и продолжайте сдвигать его вдоль нижнего края, чтобы освободить пластиковые защёлки.
Шаг 6


Проведите медиатором вверх по правому краю, чтобы продолжить освобождение пластиковых защёлок.
Шаг 7


Проведите медиатором вдоль верхнего края, чтобы освободить оставшиеся пластиковые защёлки.
Пока не пытайтесь полностью снять заднюю крышку — она всё ещё соединена кабелем.
Шаг 8


Положив телефон экраном вниз, осторожно приподнимите правый край задней крышки, открывая её как книгу.
Осторожно не натягивайте и не порвите подключённый кабель датчика отпечатка пальца во время этой процедуры.
Положите заднюю крышку рядом с телефоном.
Шаг 9

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 3.8 мм, крепящий кронштейн датчика отпечатка пальца.
Шаг 10


Пинцетом или пальцами снимите кронштейн датчика отпечатка пальца.
Не протыкайте аккумулятор острыми инструментами — проколотый или смятый аккумулятор может протечь опасными химикатами или вызвать пожар.
При сборке убедитесь, что край кронштейна снова задвинут в его паз под крышкой материнской платы.
Шаг 11


Острым концом лопатки отсоедините датчик отпечатка, поддев разъём и поднимая его прямо вверх из гнезда.
Чтобы повторно подключить такие разъёмы с защёлкой, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. При неправильном совмещении контакты могут согнуться и привести к необратимому повреждению.
Снимите заднюю крышку.
Шаг 12

Белая наклейка может покрывать один из верхних винтов. Проткните её кончиком отвёртки или снимите пинцетом.
Используйте крестовую отвёртку, чтобы выкрутить десять винтов длиной 3.8 мм, крепящих крышку материнской платы.
Шаг 13


Крышка материнской платы дополнительно удерживается пластиковыми защёлками.
Вставьте медиатор под правый край крышки материнской платы.
Поверните медиатор, чтобы освободить пластиковые защёлки.
При сборке сначала защёлкните крышку материнской платы в верхнем левом углу.
Шаг 14


Пинцетом или пальцами снимите крышку материнской платы.
Шаг 15

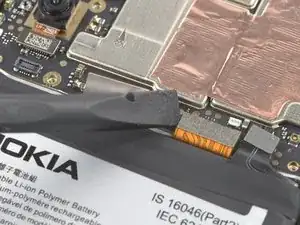

Плоским концом лопатки отсоедините кабель аккумулятора, поддев разъём и поднимая его прямо вверх из гнезда.
Шаг 16

Белая наклейка может закрывать один из верхних винтов. Проткните её кончиком отвёртки или удалите пинцетом.

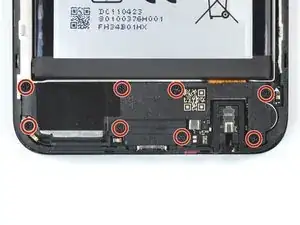

Используйте крестовую отвёртку, чтобы выкрутить восемь винтов длиной 3,8 мм, фиксирующих динамик.
Шаг 17

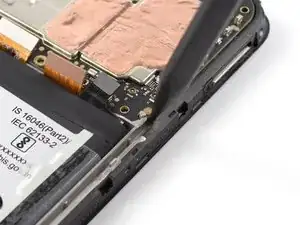

Вставьте медиатор под верхний правый край динамика.
Не давите под острым углом, иначе можно повредить межсоединительный ленточный кабель под ним.
Поверните медиатор, чтобы освободить динамик от пластиковых защёлок, удерживающих его на месте.
Шаг 18

Используйте пинцет или пальцы, чтобы снять динамик.
Шаг 19

Используйте плоский конец лопатки, чтобы отключить межсоединительный кабель, поддев разъём строго вверх из его гнезда.
Чтобы снова подключить такие защёлкивающиеся разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте на середину. При несоосности контактов штыри могут погнуться и получить необратимые повреждения.
Шаг 20

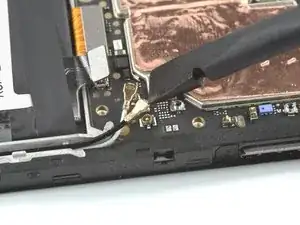

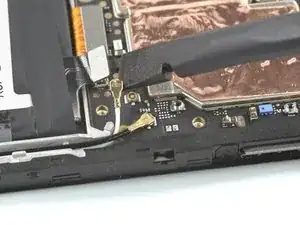

Используйте лопатку, чтобы отключить оба антенных кабеля, поддев их разъёмы прямо вверх из гнёзд на плате.
Шаг 21

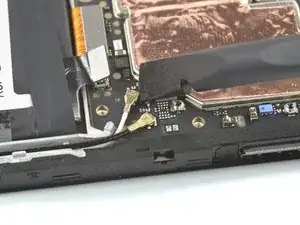

Используйте пинцет или пальцы, чтобы поднять антенные кабели из их посадочных мест в корпусе.
При сборке сначала подключите белый антенный кабель к материнской плате, затем чёрный. Затем уложите антенные кабели в их посадочные места.
Шаг 22


Верхний край узла зарядного порта удерживается клеем.
Вставьте плоский конец лопатки под верхний правый край узла зарядного порта.
Поверните узел зарядного порта вверх, пока не сможете захватить его пальцами.
Шаг 23

Используйте пинцет или пальцы, чтобы снять узел зарядного порта.
Шаг 24

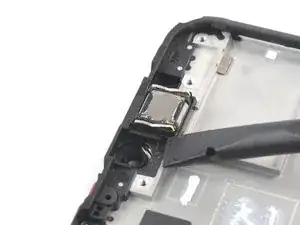

Вибромотор закреплён слабоадгезивным клеем.

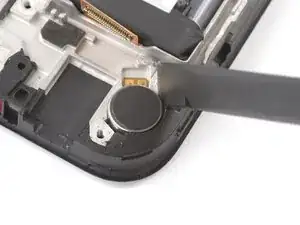

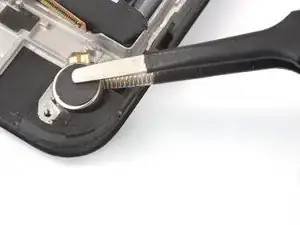

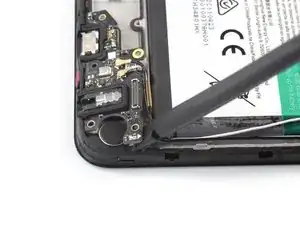

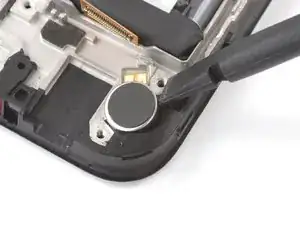

Вставьте плоский конец лопатки в небольшой вырез в верхней правой части вибромотора.

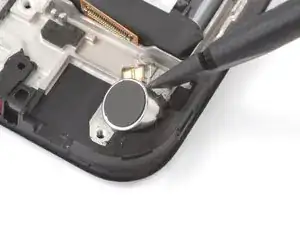

Поверните лопатку вверх, чтобы поддеть вибромотор и оторвать его от клея под ним.
Если не удаётся поддеть вибромотор лопаткой, используйте заострённый пинцет.
При сборке можно повторно использовать старый клей, если он ещё липкий. В противном случае замените его новым клеем, вырезанным по размеру, например лентой Tesa.
Шаг 25

Используйте пинцет или пальцы, чтобы снять вибромотор.
Шаг 26

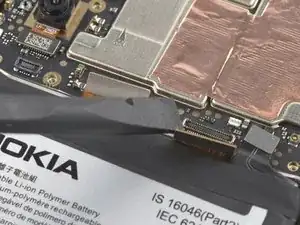

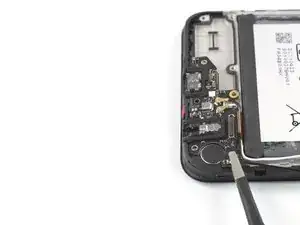

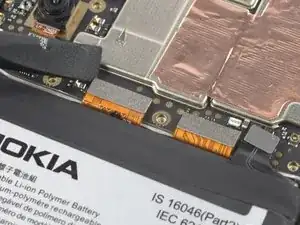

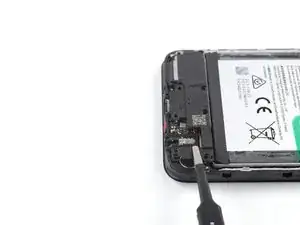

Используйте плоский конец лопатки, чтобы отключить кабель дисплея, поддев разъём строго вверх из его гнезда.
Шаг 27

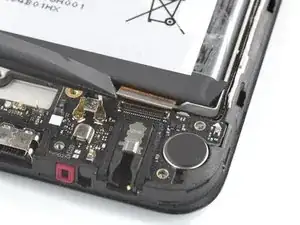

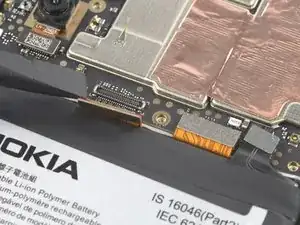

Используйте плоский конец лопатки, чтобы отключить межсоединительный кабель, поддев разъём строго вверх из его гнезда.
Чтобы снова подключить такие защёлкивающиеся разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте на середину. При несоосности контактов штыри могут погнуться и получить необратимые повреждения.
Шаг 28

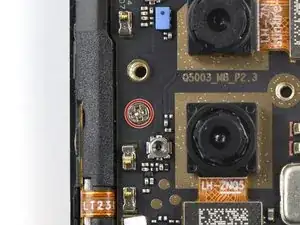

Используйте крестовую отвёртку, чтобы выкрутить один винт длиной 2,8 мм, фиксирующий материнскую плату.
Шаг 29


Вставьте заострённый конец лопатки под нижний правый угол материнской платы.
Подденьте материнскую плату вверх, пока не сможете захватить её пальцами.
При сборке сначала защёлните крышку материнской платы в верхнем правом углу.
Шаг 30

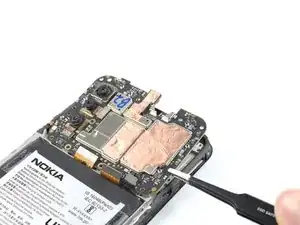

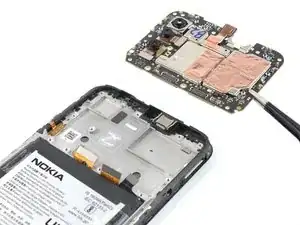

Сожмите материнскую плату за правый край пинцетом или пальцами.
Снимите материнскую плату.

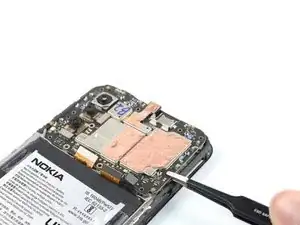

При сборке нанесите небольшие точки термопасты на отмеченные участки новой сборки экрана. Следуйте этому руководству, чтобы подготовить материнскую плату и нанести пасту.
Шаг 31

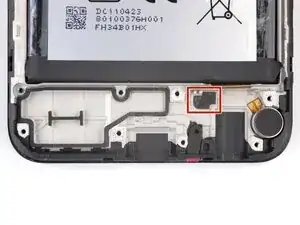

Динамик слухового устройства закреплён на раме слабо действующим клеем.

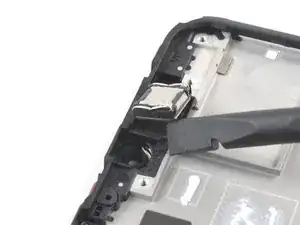

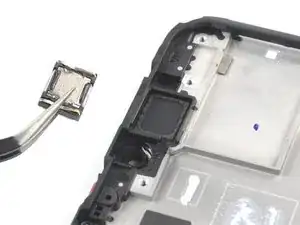

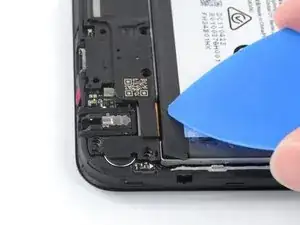

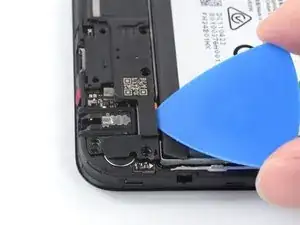

Вставьте плоский конец медиатора под нижний левый угол динамика слухового устройства и отожмите его из гнезда.
Снимите динамик слухового устройства.
При повторной сборке убедитесь, что золотые контактные пружины на динамике слухового устройства расположены вверх и ориентированы ближе к нижнему краю.
Шаг 32

Будьте особенно осторожны, чтобы не проколоть, не согнуть и не деформировать аккумулятор в следующих шагах — повреждённый аккумулятор может протечь опасными химикатами или вызвать пожар.

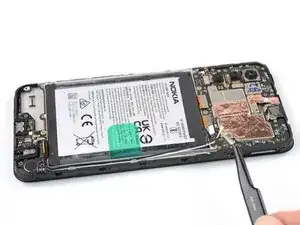

С помощью пальцев оторвите две внешние клеевые полоски от аккумулятора.
Шаг 33

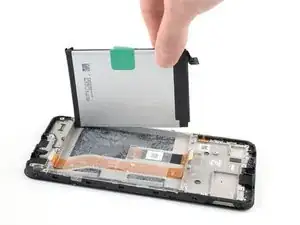

Аккумулятор закреплён на рамке с помощью клея. Предусмотрены тяговые язычки для разделения клея и снятия аккумулятора.

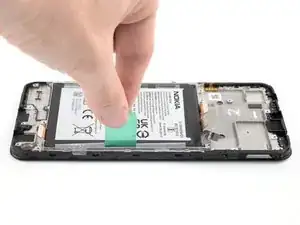

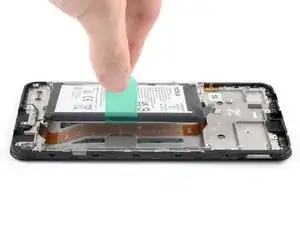

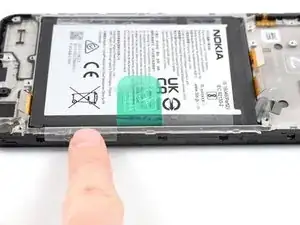

С помощью пальцев оторвите центральный зелёный тяговый язычок от аккумулятора.

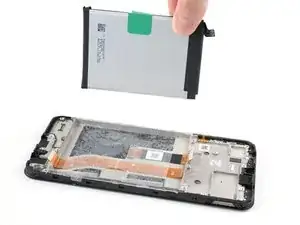

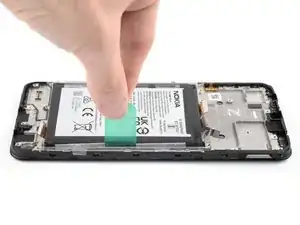

Держите телефон одной рукой, другой медленно и равномерно поднимайте центральный зелёный тяговый язычок вверх, чтобы отделить клей, удерживающий аккумулятор снизу.
Если зелёный тяговый язычок порвётся, используйте внешние прозрачные язычки.
Если у вас возникнут трудности с упрямым клеем аккумулятора, вы можете обратиться в службу поддержки телефонов Nokia.
Шаг 34


Отклейте аккумулятор от клеевой плёнки и удалите его.
Не устанавливайте повторно повреждённый или деформированный аккумулятор, это представляет потенциальную опасность. Замените его на новый аккумулятор.
Шаг 35

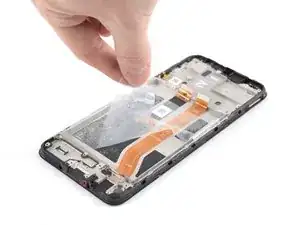

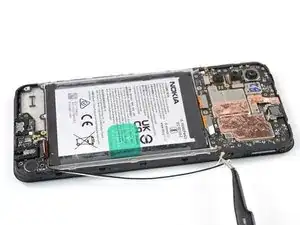

Схватите нижний правый край оставшейся клеевой плёнки и тяните её к верхней части телефона с равномерной силой, чтобы удалить.
При повторной сборке следуйте этим инструкциям для установки новой клеевой плёнки для аккумулятора:
Снимите клеевую плёнку аккумулятора с подложек и приклейте её к аккумулятору.
Выровняйте нижний край аккумулятора (край без клея) с нижним краем углубления.
Опустите аккумулятор вниз и плотно прижмите, чтобы зафиксировать его на месте.
Шаг 36

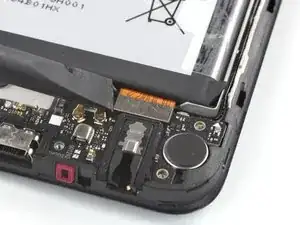

Соединительный кабель слегка приклеен к раме.

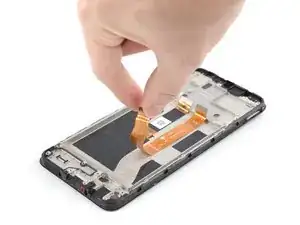

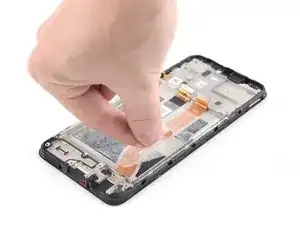

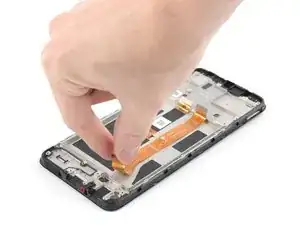

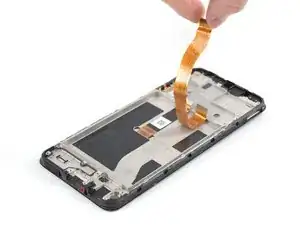

Схватите нижнюю часть соединительного кабеля и оторвите её вверх, в сторону верхней части телефона, чтобы удалить.
При повторной сборке совместите соединительный кабель с выштампованными метками на раме. Перед установкой материнской платы убедитесь, что верхний разъём соединительного кабеля находится примерно на той же высоте, что и кабель дисплея рядом с ним.
Шаг 37

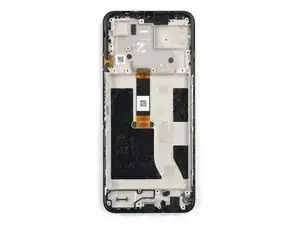

Осталась только сборка экрана.
При повторной сборке сравните новую заменяемую деталь с оригинальной частью:
Если ваша деталь поставляется с заранее установленной клеевой лентой для аккумулятора, снимите её пластиковые подложки перед продолжением к предыдущему шагу.
Если у вашей детали нет клеевой ленты для аккумулятора, снимите прозрачную подложку с заранее вырезанной клеевой ленты и приклейте липкую часть в нишу аккумулятора. Снимите непрозрачную подложку перед продолжением к предыдущему шагу.
Если вы повторно используете оригинальный аккумулятор, тщательно проверьте его на наличие признаков физического повреждения. Если он согнут, скомкан, вмят, или поцарапан, замените его на новый аккумулятор. Установка повреждённого аккумулятора представляет опасность для безопасности.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
