Замена жёсткого диска в HP Slim desktop 410-017cb

Обязательно выключите компьютер и отключите сетевой кабель питания перед работой с устройством.

Не открывайте корпус на ковровом покрытии. Это может привести к накоплению статического электричества в теле и повредить материнскую плату.

После подтверждения отказа (или частичного отказа) жёсткого диска, удалите винт (T15), удерживающий боковую крышку корпуса.

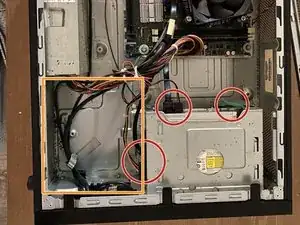

В этой модели жёсткий диск обычно расположен под оптическим приводом и закреплён винтами снизу.

Хотя это и редко, некоторые системы, поставлявшиеся с несколькими накопителями (или с опцией CTO), могут иметь накопители и корзину установленные в этом месте.

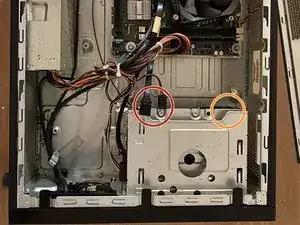

Перед снятием DVD-привода отключите SATA-кабель данных и кабель питания, как показано.

Для систем без упомянутой ранее двойной корзины накопителей сначала нужно снять DVD-привод. Нажмите зелёные защёлки, чтобы отсоединить его.

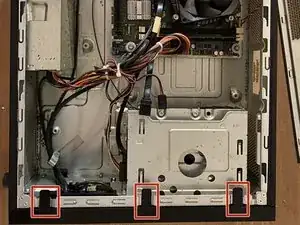

Снимите переднюю панель корпуса, чтобы получить доступ к винтам, удерживающим корзину накопителей. ПРИМЕЧАНИЕ: ЛУЧШИХ ФОТОГРАФИЙ НЕТ, но корзина зафиксирована тремя защёлками, которые нужно отщёлкнуть.

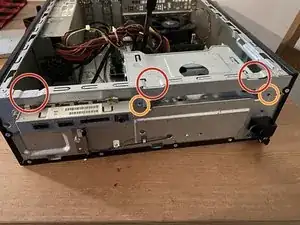

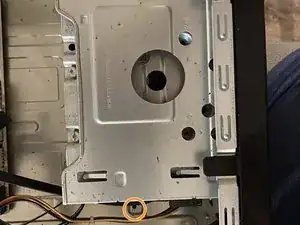

Удалите три винта (T15?), фиксирующие корзину накопителей в корпусе.

ПРИМЕЧАНИЕ: Здесь предпочтительно использовать отдельную отвёртку TR15 — большинство многофункциональных наборов слишком короткие или не обеспечивают достаточный крутящий момент. Если это невозможно, можно использовать плоскую отвёртку.

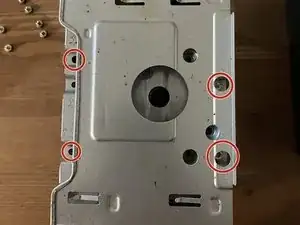

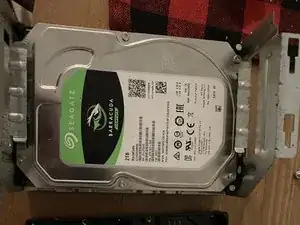

Удалите четыре винта (T15), удерживающие старый жёсткий диск в системе.

Соберите устройство в обратном порядке для установки нового диска.
