Замена видеокарты в Dell Optiplex 745 Small Form Factor

В этом руководстве приведены пошаговые инструкции по замене видеокарты. Также включены подробные изображения для каждого шага.

Шаг 1

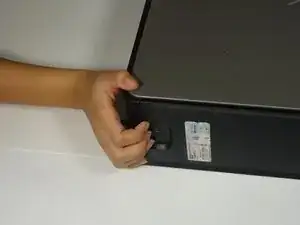

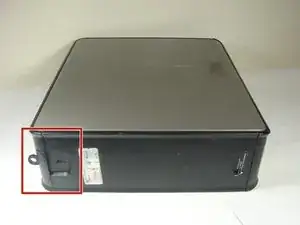

Потяните язычок на крышке, чтобы освободить люк.

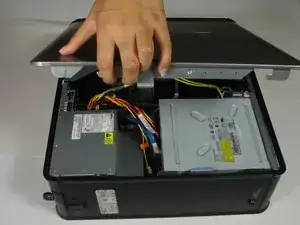

Снимите крышку, чтобы получить доступ к внутренностям компьютера.

Видеокарта оснащена вентилятором и зафиксирована двумя синими защёлками.

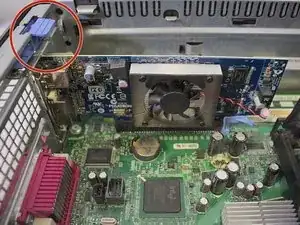

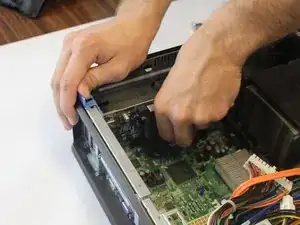

Поднимите верхнюю синюю защёлку, находящуюся над видеокартой, удерживая видеокарту на месте.

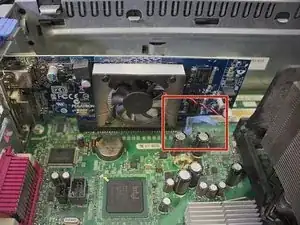

Под видеокартой находится вторая защёлка, удерживающая карту на месте.

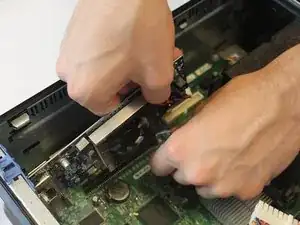

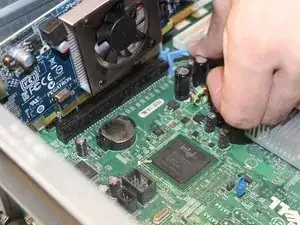

Одной рукой отведите защёлку назад, а другой поднимите видеокарту.

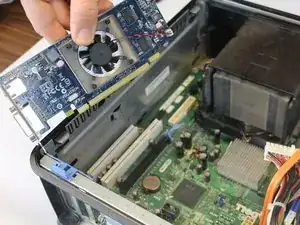

Снимите видеокарту.

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
