Замена аудиокомпонентов Dell Optiplex 745 формата Small Form Factor
Данный гид может понадобиться, если аудиовыход на передней панели вашего Dell Optiplex 745 формата Small Form Factor или USB-порты не работают должным образом. Аудиовыход и USB-порты на передней панели вашего настольного компьютера предназначены преимущественно для наушников и временных устройств, которые вы используете с вашим настольным компьютером, таких как: загрузка фотографий с камеры, передача файлов на USB-накопитель, загрузка музыки на плеер iPod или MP3 плеер и так далее.
Перед началом работы с данным гида может быть полезно провести диагностику аудиовыхода и USB-портов, чтобы убедиться, что проблема заключается в оборудовании настольного компьютера или в том, что ваши драйверы актуальны, так как модель 745 является старой. Вот ссылка на полезную страницу о установке драйверов для Windows 10, в случае если это является проблемой: https://answers.microsoft.com/en-us/wind...
Шаг 1
Выдвиньте вкладку, и крышка поднимется.
Шаг 2
Схватите крышку и вытяните её вверх и в сторону.
Шаг 3

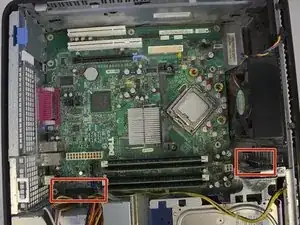

Отключите кабель, прикреплённый к аудиопанели, аккуратно потянув за голову кабеля в сторону от порта.
При создании данного гида кабель отсутствовал, на изображении вы увидите, где этот кабель должен подключаться.
Шаг 4

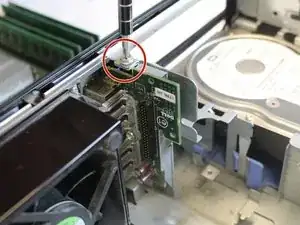

С помощью отвертки Phillips #2 открутите винт длиной 9.5 мм, который крепит аудиопанель на месте.
Шаг 5

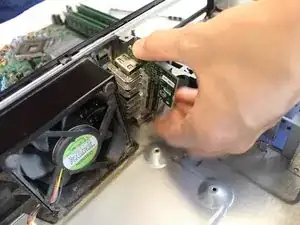

Аккуратно удерживайте аудиопанель с боков, потяните её назад и вытащите из слота.
Заключение
Чтобы собрать устройство обратно, выполните следующие инструкции в обратном порядке.
Перевод руководства с ifixit.com
