Замена материнской платы Dell Optiplex 745 Small Form Factor

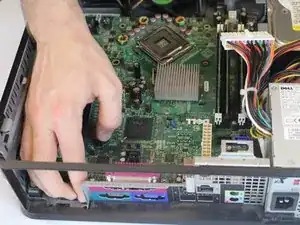

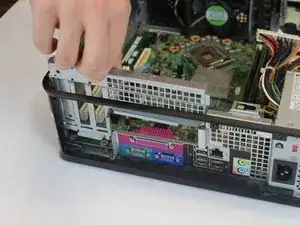

В этом руководстве мы будем снимать части компьютера с материнской платы, чтобы вытащить саму плату.

Шаг 1

Потяните за язычок, и крышка поднимется.

Шаг 2

Удерживайте крышку и потяните её вверх и в сторону.

Шаг 3

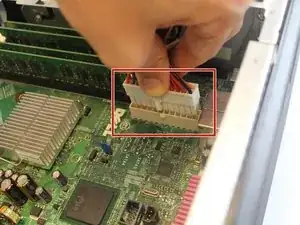

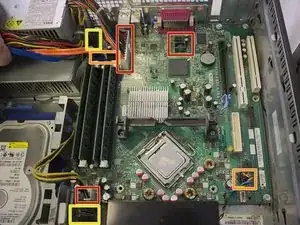

Отключите все кабели, соединенные с материнской платой.

Нажмите на рычаг с боку разъема, а затем вытяните его.

Вытяните кабель прямо.

Отключите переднюю панель (USB и аудиовыход) от материнской платы.

Некоторые кабели на фотографиях отсутствуют из-за состояния нашего устройства во время создания этого руководства.

Шаг 4

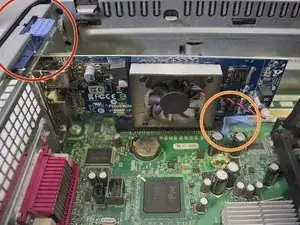

Удалите видеокарту.

Поднимите синий зажим на толстом конце видеокарты.

Потяните за синий рычаг на тонком конце видеокарты к блоку питания.

Вытяните один конец карты за раз.

Шаг 5

Удалите радиатор.

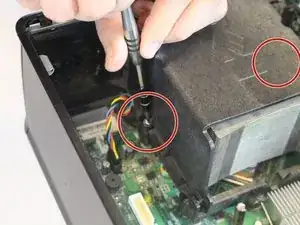

Открутите (2) винта с помощью отвертки Philips #2 и поднимите радиатор.

Шаг 6

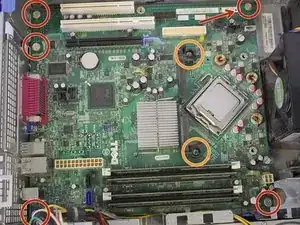

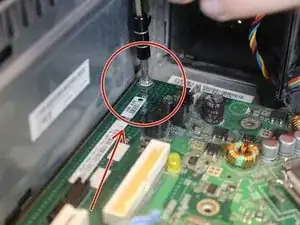

Удалите (5) пять винтов Philips #2 диаметром 6 мм с материнской платы.

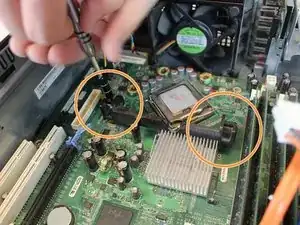

Удалите (2) два винта Philips #2 диаметром 17 мм с крепления радиатора.

Шаг 7

Перевод руководства с ifixit.com
