Замена видеокарты Dell Dimension 4600
Используйте данное руководство для замены видеокарты в вашем компьютере.
Шаг 1
Найдите защелку крышки корпуса на задней панели компьютера.
Шаг 2
Удерживая защелку, с помощью указательного пальца сдвиньте ее вниз.
Удерживая защелку внизу, положите другую руку плоско на боковую панель корпуса и сильно сдвиньте боковую панель влево, пока она не освободится.
Шаг 3
Схватите край панели и сдвиньте ее от корпуса, пока она не будет полностью удалена.
Шаг 4
Поместите компьютер на горизонтальную поверхность так, чтобы вы могли видеть все компоненты сверху.
Шаг 5

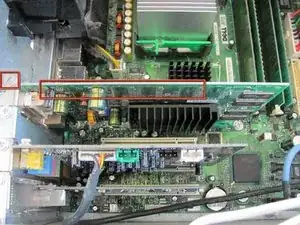

Найдите видеокарту и винт, прикрепленный к видеокарте, как показано на картинке.
Шаг 6

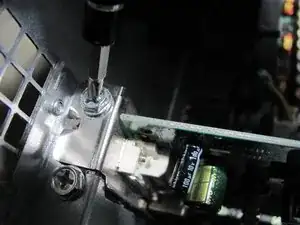

Удалите винт размером 8.9 мм с помощью отвертки Phillips #2.
Шаг 7

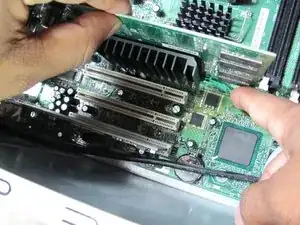

Нажмите на зеленую защелку, расположенную в нижнем правом углу видеокарты, одновременно поднимая карту другой рукой.
Шаг 8

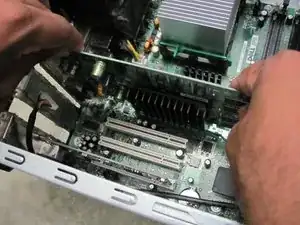

Поднимите оставшуюся часть карты и извлеките ее из гнезда.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
