Замена модема для дозвонного соединения в слоте PCI Dell Inspiron 530 DCMF
Слот PCI (Peripheral Component Interconnect) — это встроенный слот, который позволяет подключать различные аппаратные компоненты на материнской плате компьютера. В нем могут размещаться различные типы карт: сетевые карты, модемы, звуковые карты, контроллеры дисков и другие периферийные устройства, такие как приемник Wi-Fi или Bluetooth.
Шаг 1

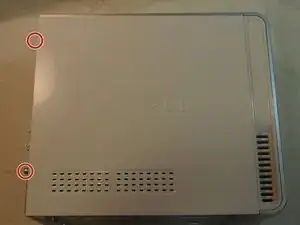

Открутите два больших винта сзади, удерживающих боковую панель.

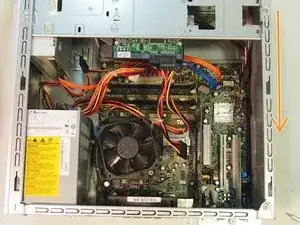

Сдвиньте панель назад, чтобы извлечь ее.
Шаг 2

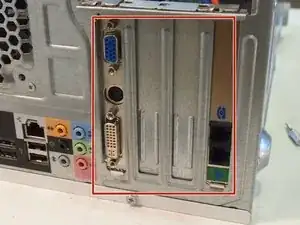

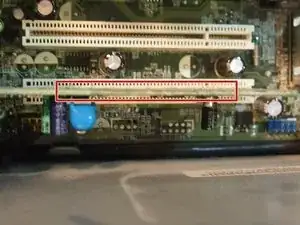

Слоты PCI расположены в нижней задней части компьютера.

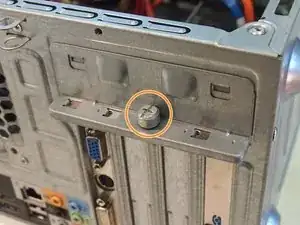

Открутите винт, чтобы освободить металлическую деталь, удерживающую карты на месте.

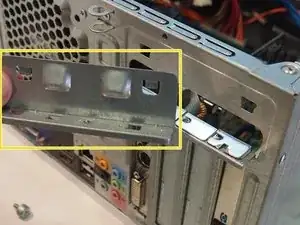

Удалите металлическую деталь.
Шаг 3

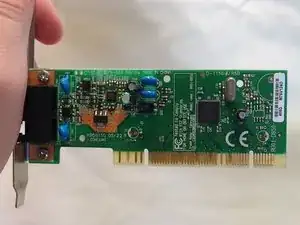

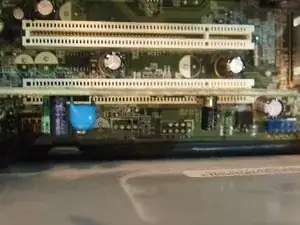

Сдвиньте карту из слота PCI вверх и наружу.
В данном случае это модем для дозвонного соединения.
Шаг 4

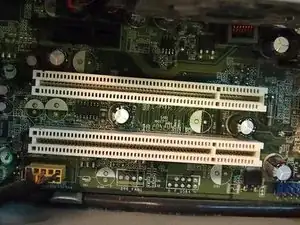

Возьмите новую карту и вставьте ее в слот, из которого вы извлекли старую.
Не забудьте вернуть металлическую деталь, которую вы удалили ранее, чтобы закрепить карты на месте.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
