Замена видеокарты Dell Inspiron 531
Вы хотите улучшить графические возможности вашего Dell Inspiron? Используйте это руководство, чтобы заменить видеокарту и насладиться визуальным великолепием.
Шаг 1
Поставьте настольный компьютер на бок. Убедитесь, что компьютер стоит на мягкой, но жесткой поверхности.

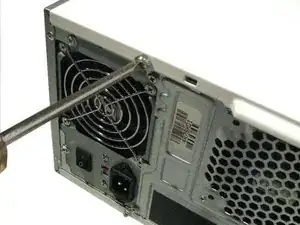

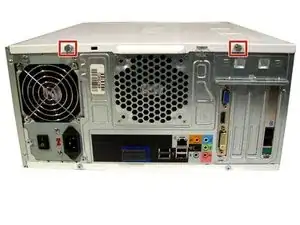

Найдите и удалите два винта, которые крепят боковую панель к корпусу:
Два винта с крестообразным/плоским головкой 1/4".
Шаг 2

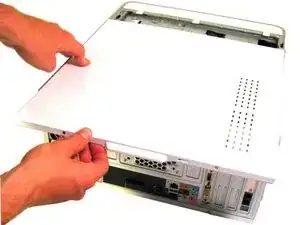

Сдвиньте боковую панель в сторону задней части корпуса, чтобы снять её.
Шаг 3

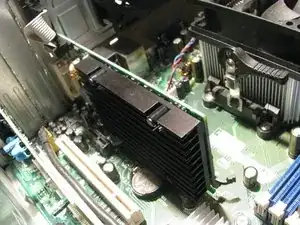

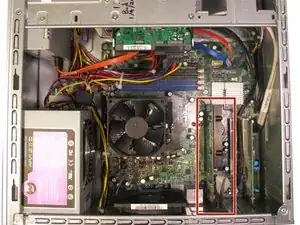

Видеокарта прикреплена к задней части корпуса.
Видеокарта расположена под тремя вентиляторами.
Шаг 4

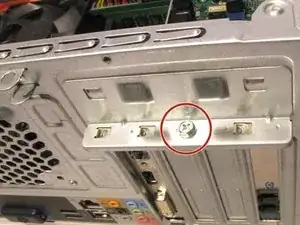

Удалите винт, который фиксирует опорную скобу:
Один винт с крестообразной головкой 1/4".
Шаг 5

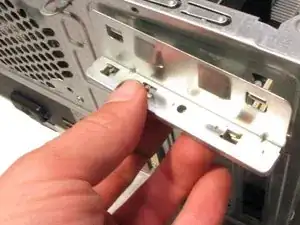

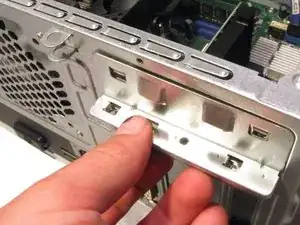

Удалите опорную скобу, поднимая её вверх и вынимая.
Есть зажимы, которые удерживают скобу на месте, поэтому подъем является важной частью.
Шаг 6

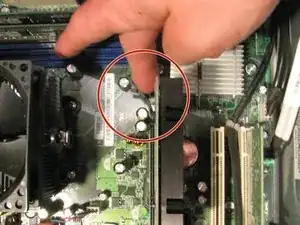

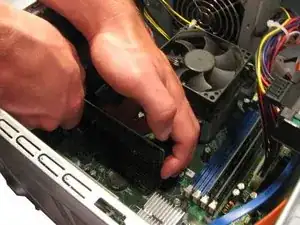

Найдите зажим, который фиксирует видеокарту на месте.
Отодвиньте зажим от видеокарты к вентилятору.
Держите зажим в этом положении на протяжении шага 7.
Шаг 7

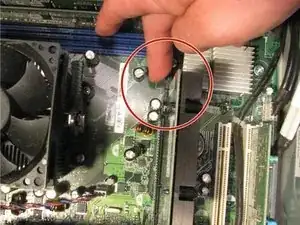

Продолжайте держать зажим отодвинутым от видеокарты (см. Шаг 6).

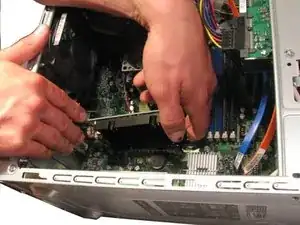

Аккуратно поднимите видеокарту вверх и выньте из корпуса.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
