Замена процессора Alienware X51 R2/R3
Прежде чем начать этот проект, Вы должны принять соответствующие меры предосторожности. Прежде всего необходимо отключить компьютер от сети. Отключение компьютера обязательно для предотвращения поражения электрическим током. Рекомендуется принять меры против статического электричества, используя антистатический коврик и заземляющий кабель. Единственный инструмент, который потребуется для этого ремонта — отвертка. Также понадобится замена процессора и термопаста.
Шаг 1

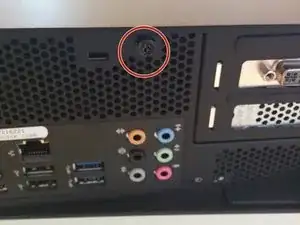

Первым шагом открутите этот винт. После этого сдвиньте крышку корпуса, чтобы снять её с компьютера.
Шаг 2

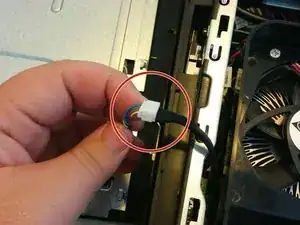

После открытия корпуса отсоедините кабель подсветки, подключённый к корпусу системы.
Шаг 3

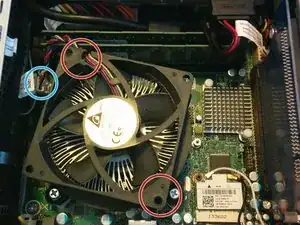

Вам нужно открутить два винта с крышки вентилятора. Винты расположены в местах, отмеченных красными метками. Затем аккуратно поднимите крышку и выньте её из корпуса.
После этого отсоедините кабель вентилятора от материнской платы в месте, отмеченном синей меткой.
Шаг 4

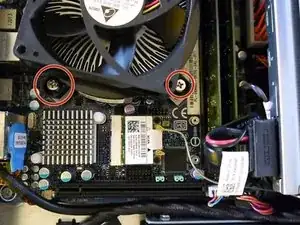

Используя отвертку, открутите 4 винта, фиксирующие радиатор и вентилятор на материнской плате. ВИНТЫ НЕ ВЫКРУЧИВАЮТСЯ ДО КОНЦА.

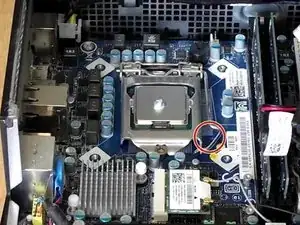

Затем поднимите радиатор и выньте его из корпуса, чтобы получить доступ к процессору.
Шаг 5
Если на радиаторе и/или процессоре уже есть термопаста, удалите её, используя ArctiClean.
Осторожно отведите фиксатор, чтобы освободить крепление процессора. Затем переверните крепление и АККУРАТНО извлеките процессор за кромки.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке, установив новый процессор. Не забудьте нанести термопасту на новый процессор.
Перевод руководства с ifixit.com
