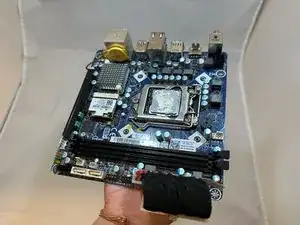

Замена материнской платы Alienware X51
Если Ваш компьютер Alienware X51 начинает произвольно выключаться или не обрабатывает команды полностью, возможно, потребуется заменить материнскую плату (см. наш Руководство по устранению неполадок для подробностей). Замена материнской платы поможет при случайных отключениях. В целом замена может быть сложной, но при выполнении правильно это руководство исправит Ваш ПК.
Шаг 1
Разместите ПК так, чтобы надпись «Alienware» находилась сверху и была обращена к Вам.
Сдвиньте переднюю панель к себе и поднимите вверх.
Шаг 2
Полностью отключите панель, вытащив провод подсветки, идущий во внутреннюю систему ПК.
Снимите переднюю панель с остальной части устройства.
Шаг 3
Удалите два винта 2,0 мм, удерживающих защиту вентилятора, с помощью отвертки Phillips #1.
Снимите защиту, удерживающую вентилятор.
Шаг 4
Отключите коннектор Molex KK от вентилятора.
Шаг 5
С помощью отвертки Phillips #1 ослабьте четыре пружинных винта вокруг вентилятора до щелчка.
Осторожно отведите защёлки назад и извлеките вентилятор, вынимая его.
Шаг 6
Отключите кабель питания и передачи данных оптического привода.
Шаг 7
Удалите один винт 1,0 мм с помощью отвертки Phillips #1.
Извлеките дисковод из корпуса ПК.
Шаг 8
Разведите защёлки, удерживающие модули оперативной памяти.
Удалите модули оперативной памяти.
Шаг 9
Ослабьте четыре винта 10,0 мм вокруг радиатора с помощью отвертки Phillips #1 до щелчка.
Это удерживаемые винты, их нельзя полностью снять.
Снимите радиатор, аккуратно поддев и поднимая его вверх.
Шаг 10

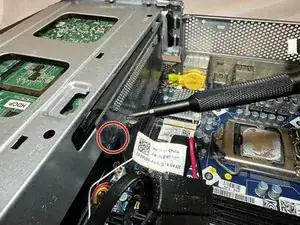

Удалите один винт 1,0 мм с помощью отвертки Phillips #1.

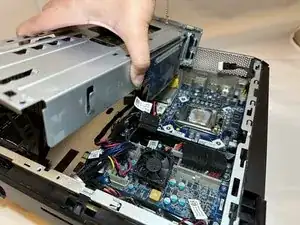

Плотно извлеките внутреннюю систему ПК, подняв её из корпуса.
Шаг 11

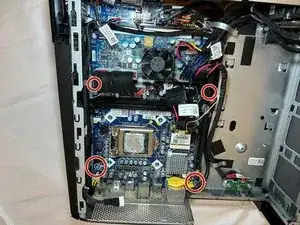

Ослабьте четыре винта 1,0 мм, удерживающих материнскую плату, с помощью отвертки Phillips #1.
Шаг 12

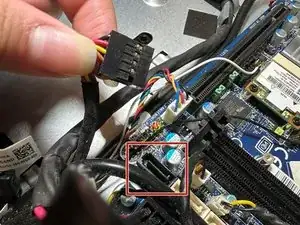

Отключите два SATA-разъёма, подключенных к процессору материнской платы.
Шаг 13

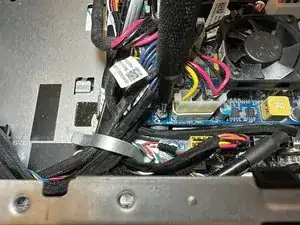

Отключите прямоугольный коннектор питания материнской платы от другой платы цепи.
Шаг 14
Отключите связанный кабельный разъём, идущий в материнскую плату.
Шаг 15

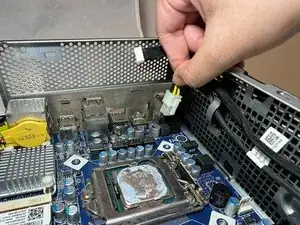

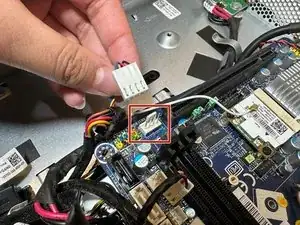

Отключите белый связанный кабельный разъём от материнской платы.
Шаг 16

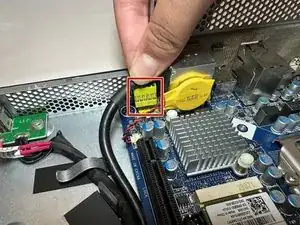

Отключите прямоугольный жёлтый связаный кабельный разъём, подключённый к материнской плате.
Шаг 17

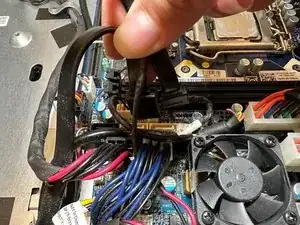

Отключите блок питания.
Шаг 18
Отключите прямоугольный белый связанный кабельный разъём, подключённый к материнской плате.
Шаг 19

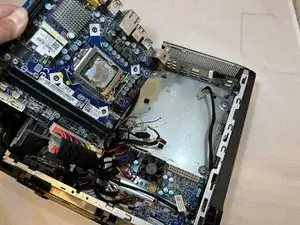

Осторожно сдвиньте и выньте материнскую плату из корпуса ПК.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
