Замена оперативной памяти Alienware X51 R1/R2/R3
Перед началом этого руководства Вам следует принять необходимые меры предосторожности, чтобы избежать повреждения вашего устройства и себя. Пожалуйста, сделайте следующее перед началом этого руководства:
- Отключите компьютер от внешнего источника питания
- Нажмите (и удерживайте) кнопку питания в течение 3 секунд. (Это обеспечит использование системы избыточной энергии на материнской плате)
Рекомендуется использовать антистатический ремень, так как это предотвращает повреждение вашего компьютера.
Шаг 1

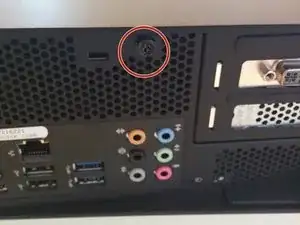

Первым делом поверните компьютер так, чтобы Вы могли увидеть заднюю панель. Удалите маленький винт справа (или сверху, если система находится на боку) от аудиоразъемов.
После удаления винта, используйте обе руки, чтобы надавить на боковую панель вниз и к передней части корпуса.
Шаг 2

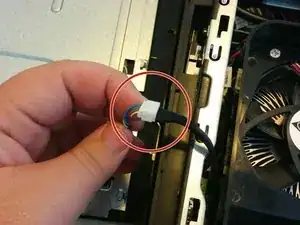

Снимите боковую панель и аккуратно переверните её через верхнюю часть системы, следя за тем, чтобы не повредить кабель управления LED. Отключите его разъем и отложите панель корпуса в сторону.
Шаг 3

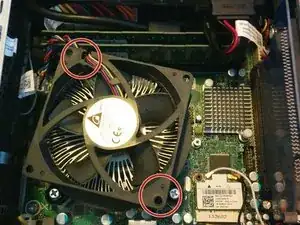

Затем удалите винты, крепящие пластиковый направитель воздуха (не показан на изображении) к вентилятору, и аккуратно выньте его из корпуса. Отложите в сторону и переходите к следующему шагу.
Шаг 4

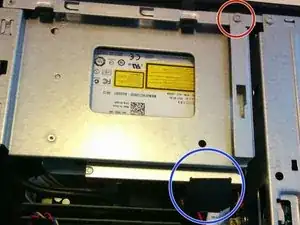

Отключите SATA-кабель у основания DVD-привода, обведенного синим. Этот кабель будет натянут, но не переживайте. Просто будьте осторожны и не тяните его слишком сильно.
Затем открутите винт, крепящий DVD-привод к корпусу (обведен красным). После удаления винта извлеките DVD-привод и отложите его в сторону.
Шаг 5

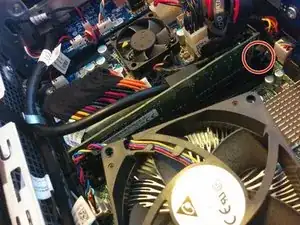

Теперь нажмите белый засов (обведен красным) ВНИЗ и вытяните модуль памяти под углом ~45 градусов. Поднимите вверх и наружу, в сторону засов, и отложите в сторону.
Шаг 6
Вставьте новый DIMM. Сначала вставьте сторону, противоположную засову, убедившись, что вырез на разъеме совпадает с местоположением на модуле памяти.
Вставьте под углом ~45 градусов и вдавите прямо вниз в сокет, убедившись, что засов щелкает.
НЕ ПРИЛИПАЙТЕ DIMM. Поверните карту и попробуйте снова, если карта не входит в порт.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
