Замена процессора Dell OptiPlex GX260

Поместите Dell Optiplex GX260 на чистую ровную поверхность, задней частью к себе.

Одновременно нажмите на овальные кнопки, расположенные в верхней и нижней частях корпуса, и поднимите крышку прямо вверх.

Примечание: может потребоваться приложить силу, чтобы нажать на овальные кнопки и открыть корпус ПК.

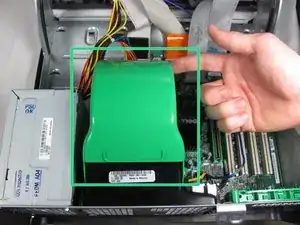

Приподнимите зеленую крышку вентилятора к себе, чтобы открыть доступ к радиатору процессора.

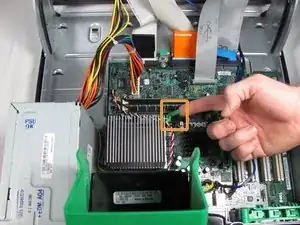

Поднимите рычаг отпуска радиатора.

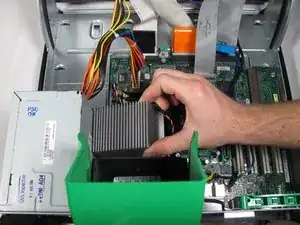

Снимите радиатор с процессора и извлеките его.

Радиатор может быть прикреплен к процессору термопрокладкой или термопастой. В этом случае осторожно поверните радиатор против часовой стрелки немного, затем потяните радиатор вверх и вправо.

Убедитесь, что вы тщательно очистили радиатор и процессор, и нанесли свежую термопасту перед повторной установкой радиатора. Если нужна дополнительная информация, обратитесь к этой полезной технике iFixit.

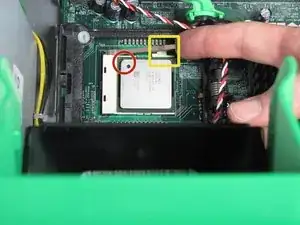

Осторожно освободите сокет ZIF - отодвиньте рычаг назад, чтобы освободить его от зажимного таба, и поднимите его вверх и влево до упора (примерно на 90 градусов).

Аккуратно поднимите процессор прямо вверх из сокета. Сопротивления быть не должно.

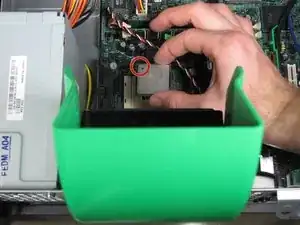

Процессор можно установить в сокет ZIF только в одной ориентации, поэтому будьте осторожны при повторной установке. Убедитесь, что контакт A1 расположен правильно.

Осторожно, не погните контакты на процессоре.
