Замена платы выключателя питания Lenovo IdeaCentre AIO 510S-23ISU
Для извлечения платы выключателя питания требуется инструмент, позволяющий приподнять плату и выдвинуть её из слота. Будьте осторожны и действуйте медленно при её снятии. Аналогично, защёлки, удерживающие лентовый кабель, очень маленькие.
Шаг 1

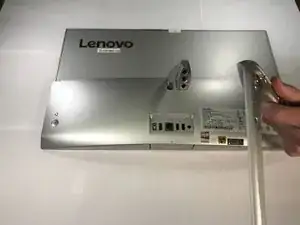

Выключите компьютер, отключите все кабели и дайте ему остыть. Положите компьютер лицевым экраном вниз.
Убедитесь, что рабочая поверхность ровная и на ней нет острых предметов.
Шаг 2

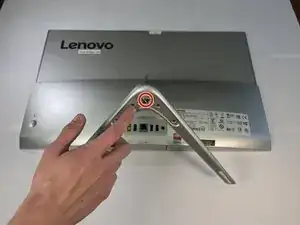

Удалите винт крепления подставки монитора в основании подставки и полностью снимите подставку.
Шаг 3

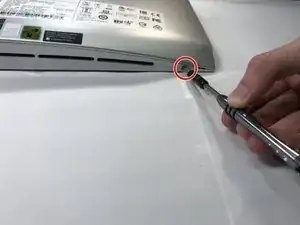

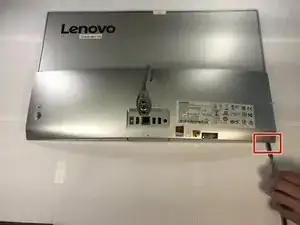

Снимите два винта на нижней части корпуса компьютера, по одному с каждой стороны.
Шаг 4

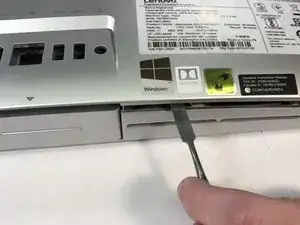

Найдите вырез на правой стороне корпуса рядом с отверстием для винта. Используйте пластиковый инструмент для открывания или лопатку, чтобы поддеть заднюю крышку. (Не бойтесь применить небольшую силу.)
Шаг 5

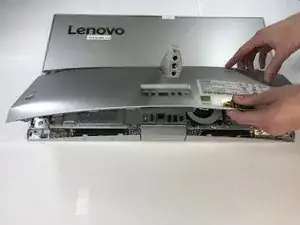

Когда крышка отойдёт, приподнимите её и снимите.
Шаг 6

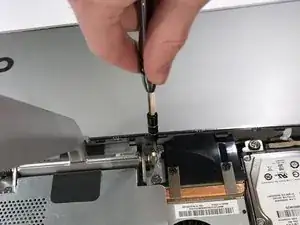

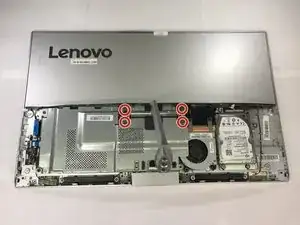

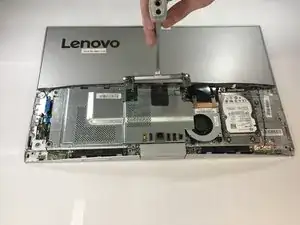

Удалите четыре винта, крепящие шарнир подставки.
Шаг 7

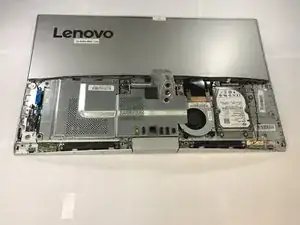

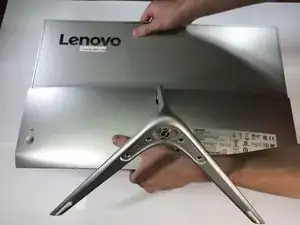

Поднимите и снимите шарнир подставки.
Шаг 8

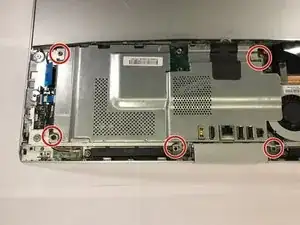

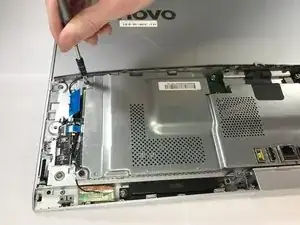

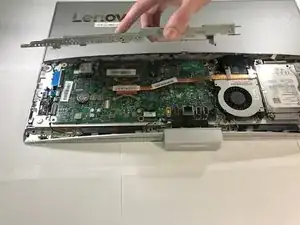

Снимите 5 винтов, удерживающих экранирующую крышку EMI.

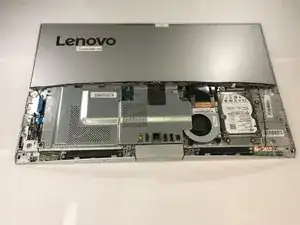

Снимите крышку.
Шаг 9

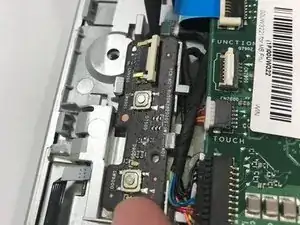

Найдите плату выключателя питания и бежевую защёлку на ней, удерживающую синий и белый лентовый кабель.
Шаг 10

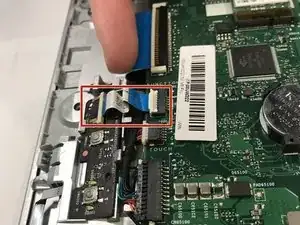

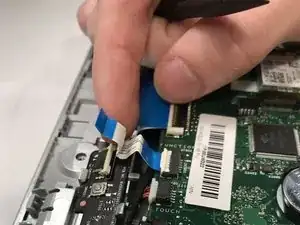

Потяните защёлку в сторону синего и белого лентового кабеля, чтобы открыть её. Выньте кабель из разъёма платы выключателя питания.
Шаг 11

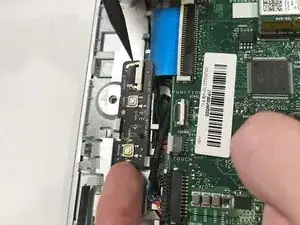

Сдвиньте кабель питания выключателя из его слота в показанном направлении, при этом аккуратно приподнимая конец.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
