Замена Wi‑Fi модуля в Lenovo IdeaCentre AIO 510S-23ISU
Будьте осторожны при извлечении Wi‑Fi модуля из разъёма, чтобы не повредить сам разъём. Аналогично, после установки убедитесь, что оба провода надёжно подключены к модулю.
Шаг 1
Выключите компьютер, отключите все кабели и дайте ему остыть. Разложите компьютер экраном вниз.
Убедитесь, что рабочая поверхность ровная и на ней нет острых предметов.
Шаг 2
Удалите винт крепления подставки монитора в нижней части подставки и полностью снимите подставку.
Шаг 3
Снимите два винта на нижней части компьютера, по одному с каждой стороны.
Шаг 4
Найдите защёлку на правой стороне компьютера рядом с отверстием для винта. Используйте пластиковый инструмент для вскрытия или лопатку, чтобы отжать заднюю крышку. (Не бойтесь приложить небольшую силу.)
Шаг 5
После отделения приподнимите и снимите крышку.
Шаг 6
Удалите четыре винта, которые фиксируют крепление подставки.
Шаг 7
Поднимите и снимите крепление подставки.
Шаг 8
Удалите 5 винтов, фиксирующих ЭМИ‑крышку.
Снимите крышку.
Шаг 9

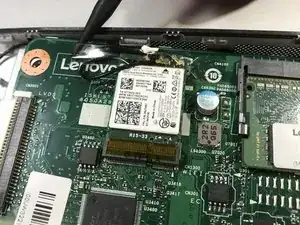

Удалите любую ленту, фиксирующую антеннные кабели Wi‑Fi.
Шаг 10

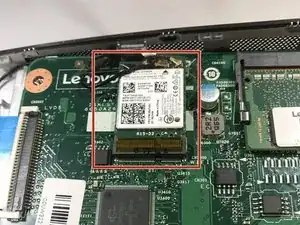

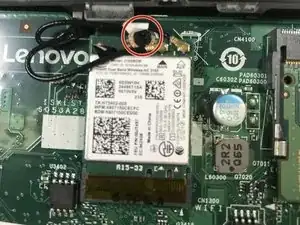

Удалите единственный винт, который фиксирует Wi‑Fi модуль на материнской плате.
Шаг 11

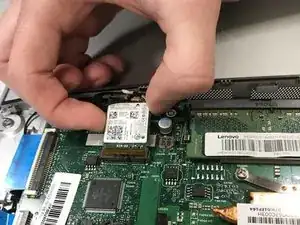

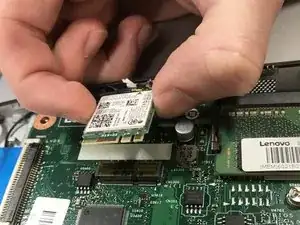

Приподнимите Wi‑Fi модуль, затем вытяните модуль из разъёма.
Шаг 12

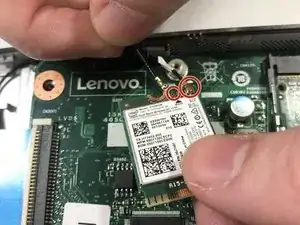

Найдите два тонких кабеля, подключённых к Wi‑Fi модулю, и осторожно отсоедините их, потянув.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
