Замена силового конденсатора Dell OptiPlex GX260

Положите Dell Optiplex GX260 на чистую ровную поверхность задней частью к себе.

Одновременно нажмите овальные кнопки, расположенные сверху и снизу ПК, и поднимите корпус прямо вверх.

Примечание: Может потребоваться некоторое усилие, чтобы нажать овальные кнопки и открыть корпус ПК.

Отключите кабель вентилятора от материнской платы.

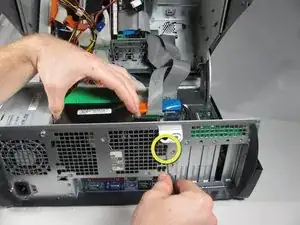

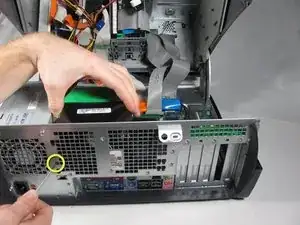

На задней панели настольного компьютера нажмите две окружённые чёрные кнопки прямо внутрь небольшим острым предметом, одновременно потянув вентилятор вверх.

После освобождения вентилятора поднимите его прямо вверх и выньте из корпуса.

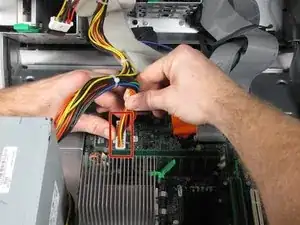

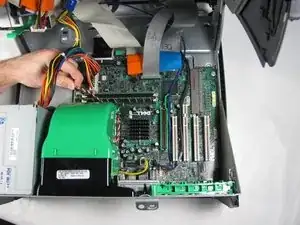

Отключите ATX-кабель питания от материнской платы.

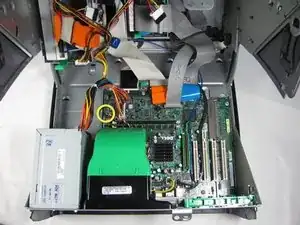

Отключите кабель питания P4 12V (4x2) от материнской платы.

Отключите шлейф передней панели, осторожно потянув его прямо вверх.

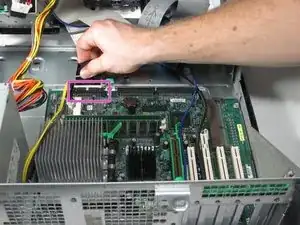

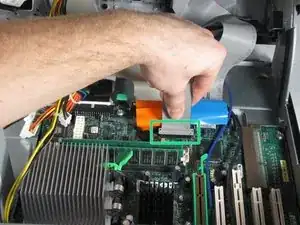

Отключите шлейф жесткого диска, осторожно потянув синюю планку от материнской платы.

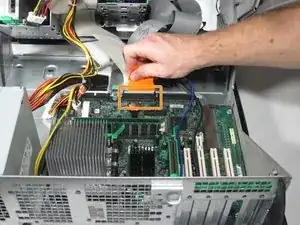

Отключите шлейф оптического привода, осторожно потянув оранжевую планку от материнской платы.

Отключите шлейф гибкого дисковода, осторожно потянув чёрную планку от материнской платы.

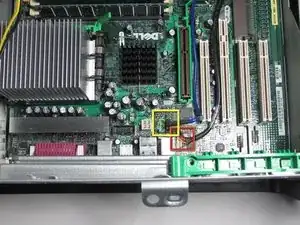

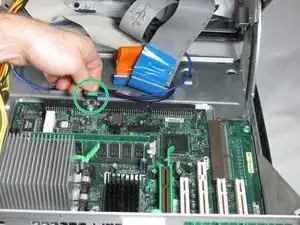

Отключите разъём аудиокабеля оптического привода от материнской платы.

Отключите кабель входа/выхода аудио от материнской платы.

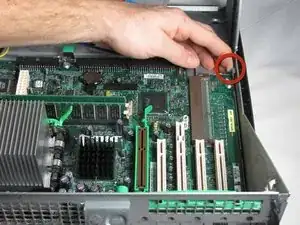

Поднимите металлическую защёлку рядом с правым углом материнской платы.

Потяните зелёную планку к передней части ПК, чтобы освободить материнскую плату.

Со стороны задней панели ПК нажмите порты внутрь, одновременно поднимая материнскую плату и откидывая её от себя.

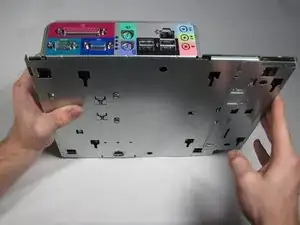

Установите материнскую плату вертикально, как показано.

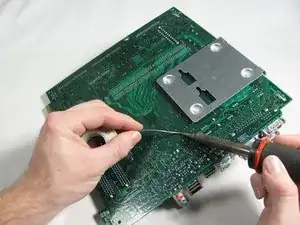

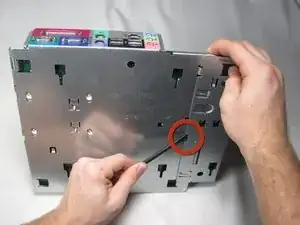

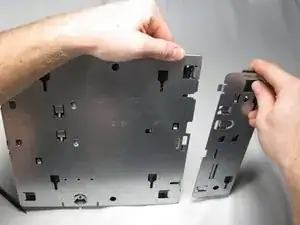

Вставьте плоский конец лопатки в прорезь в монтажной пластине материнской платы и нажмите фиксатор, одновременно сдвигая удлинительную пластину вправо большими пальцами, пока она не снимется.

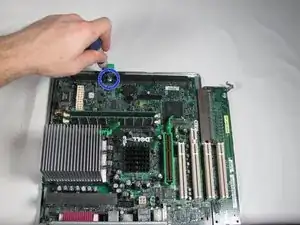

Удалите винт на задней части материнской платы.

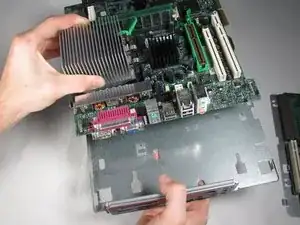

Схватите радиатор левой рукой и панель портов ввода-вывода правой рукой и потяните, чтобы отделить материнскую плату от металлической основы.

Если вы заменяете материнскую плату, обратитесь к отличному руководству iFixit по извлечению процессора.

Сняв материнскую плату с лотка, разогрейте паяльное оборудование и подготовьте оплётку для выпаивания.

Поскольку это не материнская плата Optiplex GX260, я снял радиатор, чтобы избежать путаницы.

Обратите внимание, в каком направлении отмечен положительный вывод на конденсаторе, прежде чем его удалять. Это потребуется для следующего шага.

Выпаивание может повредить материнские платы, поэтому сначала потренируйтесь на плате, которая вам не нужна. Используйте паяльник мощностью 40–50 Вт с долотом и оплётку для выпаивания шириной 0,080". Также полезны канифольный флюс и припой 60/40, на случай если весь припой не выйдет. Покачивайте выпаянные выводы, чтобы убедиться, что они свободны, и никогда не тяните за те, которые ещё не освобождены.

Установите новый конденсатор в отверстия, оставшиеся от старого, затем припаяйте его на место.

Внимание: Убедитесь, что новый конденсатор вставлен с отметкой положительного вывода в том же направлении, что и у старого конденсатора. При обратной полярности новый конденсатор выйдет из строя.
