Замена цепи гребной машины Concept2
Если гребная машина Concept2 работает не так плавно, как раньше, возможно, пришло время заменить цепь. Замена цепи на гребной машине — относительно простой процесс, необходимый для поддержания машины в исправном состоянии. Пренебрежение этим обслуживанием может привести к образованию ржавчины и предотвратимым повреждениям других внутренних деталей.
В этом руководстве подробно описана замена цепи на моделях C/D/E гребной машины Concept2. Шаги с 1 по 7 объясняют, как правильно снять изношенную цепь, а шаги с 8 по 14 — сборку.
Для выполнения инструкции понадобится разводной ключ и отвёртка с крестообразным шлицем. Запасные части и инструменты, необходимые для выполнения работ, можно приобрести на Amazon.
Из-за размеров и веса гребной машины рекомендуется найти помощника для её перемещения. Большинство шагов требует установки машины вверх дном для доступа к цепи и деталям. Чтобы не повредить вентилятор, укладывайте машину аккуратно. Работу лучше проводить на просторной площадке или на улице.
Шаг 1
Отделите переднюю часть гребной машины от сиденья, подняв ручку в центральной части.
Отложите в сторону часть с сиденьем.
Шаг 2
Переверните переднюю часть машины вверх дном так, чтобы защитный кожух оказался сверху.
Осторожно выдвиньте защитный кожух через конец рядом со стопорами для ног.
Для поворота этого узла может понадобиться помощь. Средний вес и размер вентилятора могут затруднить перемещение в одиночку.
Шаг 3
Снимите S.C.A.M. крепление с оси в конце машины рядом со стопорами для ног. Это крепление прикреплено к шкиву, проходящему через корпус машины.
Шаг 4

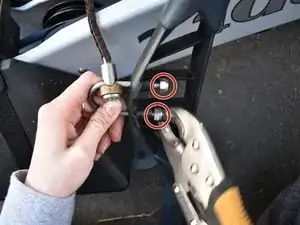

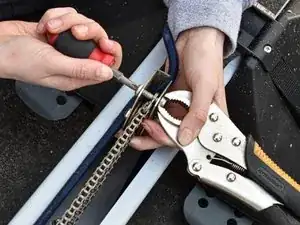

С помощью разводного ключа и отвёртки с крестообразным шлицем Phillips #00 открутите верхний винт диаметром 31,75 мм (1-1/4 дюйма) с плоской головкой из металлической детали на конце машины рядом со стопорами для ног.
Шаг 5

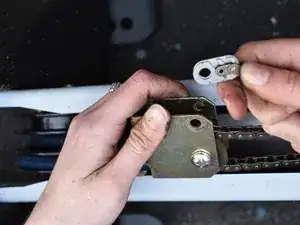

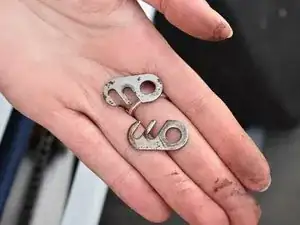

Снимите два противоположных фиксатора с конца цепи.
Запомните ориентацию этих фиксаторов для последующей сборки.
Шаг 6

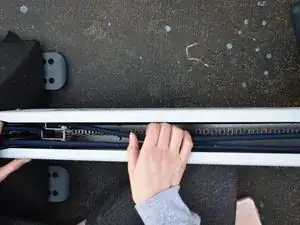

На этом этапе цепь можно легко снять с гребной машины.
Шаг 7

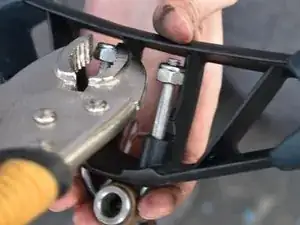

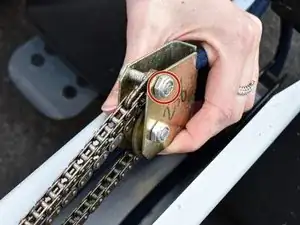

Разводным ключом открутите гайки от шпильки.
Снимите шпильку с цепи.
Следующие шаги описывают сборку гребной машины.
Шаг 8

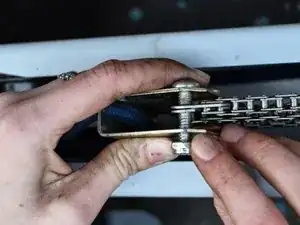

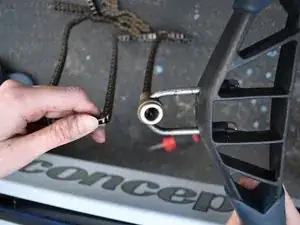

Проденьте шпильку через конец новой цепи и закрепите её на ручке с помощью разводного ключа.
Шаг 9

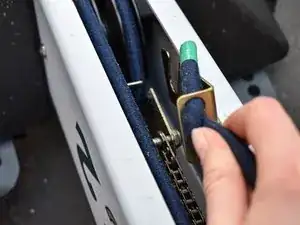

Начните протаскивать конец цепи, противоположный ручке, обратно через гребную машину.

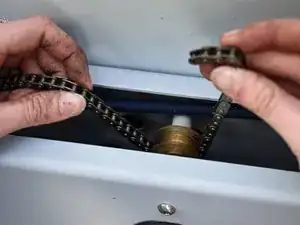

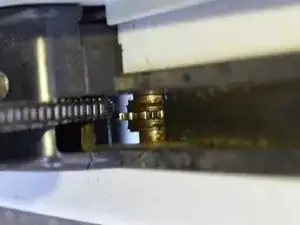

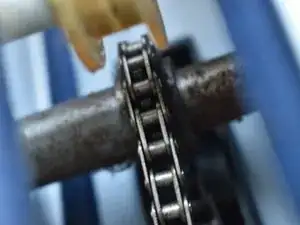

Убедитесь, что цепь правильно заходит на шестерни и шкивы внутри машины. На изображениях показаны ключевые точки расположения цепи.
Шаг 10

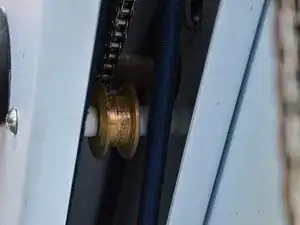

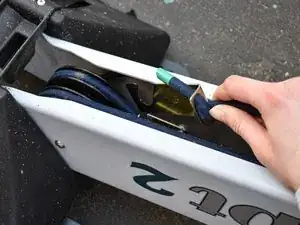

Заведите новую цепь вокруг металлической втулки в конце рядом со стопорами для ног.

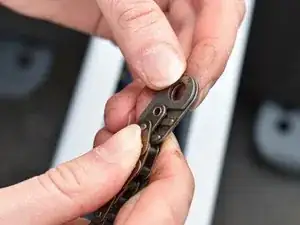

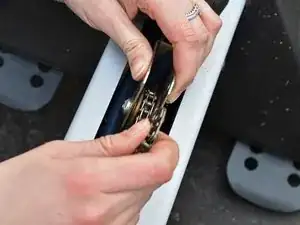

Закрепите два фиксатора со шага 5 на конце цепи и прикрепите их обратно к металлическому блоку.
Шаг 11

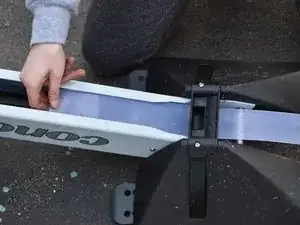

Протяните защитный кожух через конец гребной машины рядом со стопорами для ног.
Шаг 12
Поздравляем! Вы успешно заменили цепь на своей гребной машине Concept2.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
