Сборка инвалидной коляски Free Wheelchair Mission GEN 2

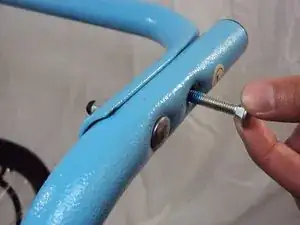

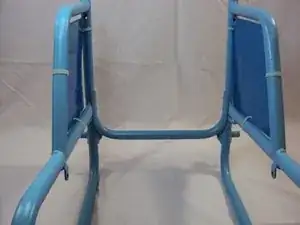

Совместите поперечную балку (с отверстием в центре) с отверстиями для винтов на нижней части одной секции рамы.

Прикрепите поперечную балку к левой секции рамы двумя [2] рамными гайками и болтами.

Повторите на противоположной секции рамы.

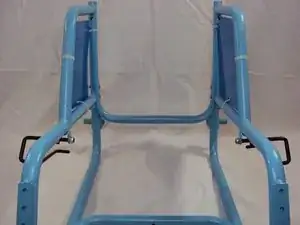

Совместите вторую поперечную балку с отверстиями на задней части рамы.

Эта балка имеет по два квадратных отверстия с каждой стороны.

Прикрепите балку к раме, используя четыре [4] рамные гайки и болта.

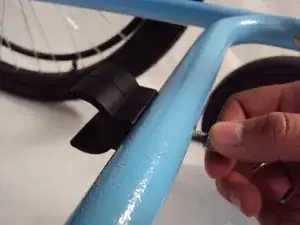

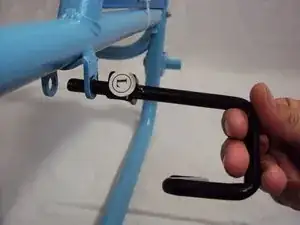

Совместите левую (L) тормозную деталь с отверстием для тормоза на левой секции рамы.

Вставьте и затяните, используя один [1] тормозной болт.

Повторите для правого (R) тормоза на правой секции рамы.

Наденьте кольцевую часть одного подшипника колесика на ось одного поворотного колеса.

Наденьте металлическую трубчатую деталь на ось колесика.

Повторите для второго поворотного колеса.

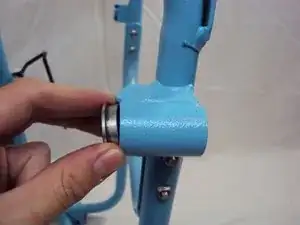

Вставьте ещё одну кольцевую часть подшипника в отверстие для колесика в раме.

Вставьте весь узел колесика (колесико, кольцо и трубка) в противоположную сторону отверстия.

Закрепите колесико и части подшипника воротниковым болтом для колесика.

Повторите на противоположной стороне рамы.

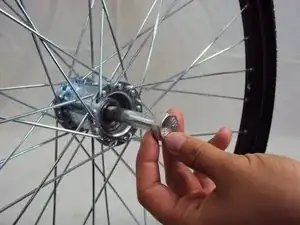

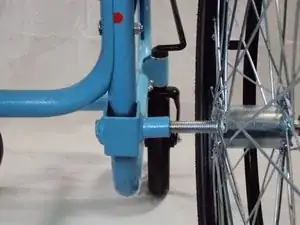

Вставьте осевой болт через центр заднего колеса.

Вставьте болт с колесом в отверстие оси в раме.

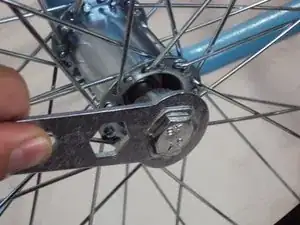

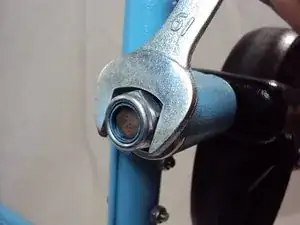

Затяните осевой болт.

Зафиксируйте колесо болтом с противоположной стороны отверстия.

Повторите на противоположной стороне рамы для установки второго колеса.

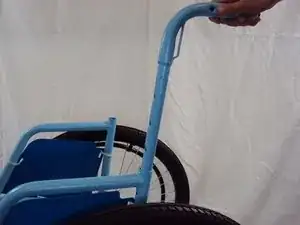

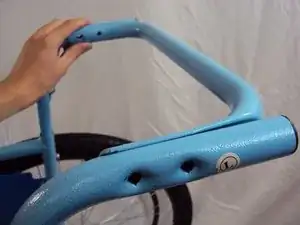

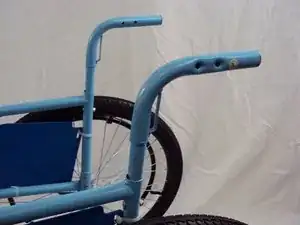

Вставьте каждую ручку в соответствующий слот на верхней части коляски.

Отрегулируйте высоту ручек вверх или вниз до желаемого положения.

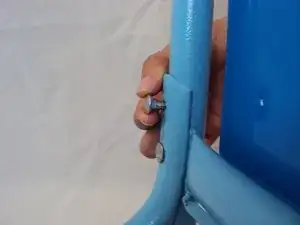

Зафиксируйте ручки на месте одним болтом и гайкой для каждой стороны.

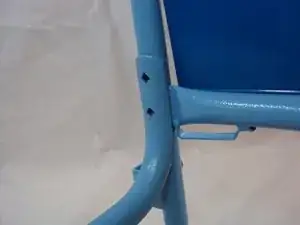

Вставьте оставшуюся поперечную балку между ручками и совместите отверстия с обеих сторон.

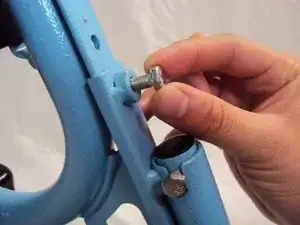

Закрепите балку четырьмя [4] болтами с синими наконечниками и резиновыми гайками (по два с каждой стороны).

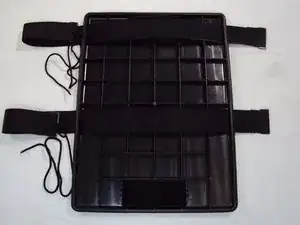

Ориентируйте пластиковое сиденье гладкой стороной вверх.

Задний ремень можно прикрепить к сиденью в одном из трёх положений, чтобы приспособить людей разного роста.

Набросьте ремни через перекладины рамы с обеих сторон.

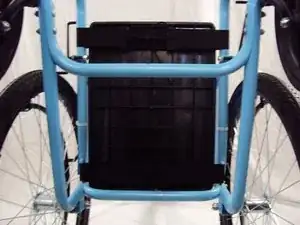

Переверните коляску на тыльную сторону.

Закрепите сиденье, завязав каждый ремень.

Убедитесь, что ремни затянуты плотно, чтобы сиденье не соскользнуло с коляски.

Верните коляску в вертикальное положение.

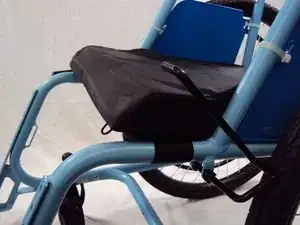

Поместите сиденье с подушкой поверх пластикового сиденья, расположив скошенную сторону спереди.

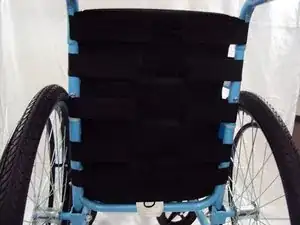

Приложите нижнюю часть спинки к задней части подушки сиденья.

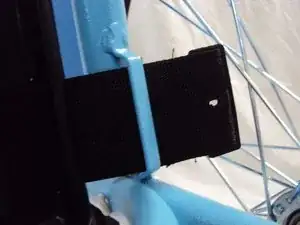

Протяните каждый ремень за вертикальные перекладины рамы.

Закрепите спинку, завязав каждый ремень.

Убедитесь, что ремни затянуты плотно, чтобы спинка не оторвалась от коляски.

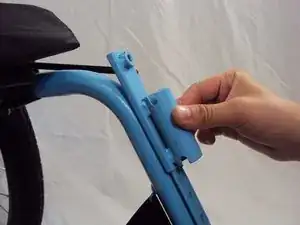

Наденьте гнездо подножки на направляющую, расположенную ближе к передней части сиденья.

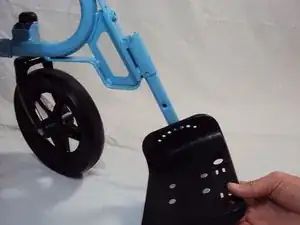

Вставьте подножку через нижнюю часть гнезда подножки.

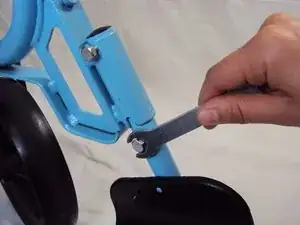

Зафиксируйте подножку болтом сверху и снизу гнезда.

Отрегулируйте гнездо подножки на нужную высоту.

Совместите болт гнезда с ближайшим отверстием в направляющей и затяните болт.

Повторите этот шаг на противоположной направляющей.

Отрегулируйте гнездо подножки на желаемую высоту.

Совместите болт гнезда с ближайшим отверстием в направляющей и затяните болт.

Повторите этот шаг на противоположной направляющей.

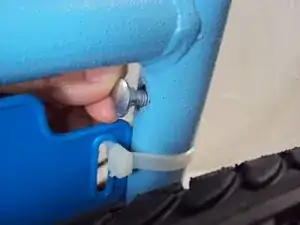

Протяните кронштейн насоса через нижнюю поперечную балку.

Зафиксируйте кронштейн резиновой гайкой.

Поместите насос для шин в кронштейн.
