Замена нагревательной поверхности нагревательной плиты Corning PC-351
Используйте это руководство для замены, ремонта или очистки нагревательной поверхности лабораторной нагревательной плиты Corning PC-351. Нагревательная поверхность — это металлическая пластина, через которую нагревательная спираль передаёт тепло для нагрева любого предмета, помещённого на неё. Со временем эта пластина может деформироваться из‑за частого использования, вмятинами при ударах или загрязняться грязью и химикатами. В таком случае необходимо снять нагревательную пластину с устройства для её очистки или установки новой пластины, чтобы избежать неравномерного нагрева.
Безопасность прежде всего! Перед выполнением этого руководства убедитесь, что плита отключена от сети и полностью остыла. Кроме того, убедитесь, что все регуляторы на устройстве установлены в положение «выкл». Для выполнения этого ремонта не требуются специальные инструменты или технические навыки.
Шаг 1

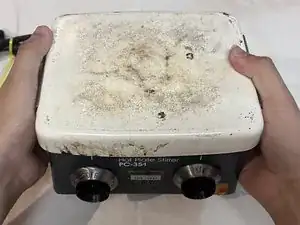

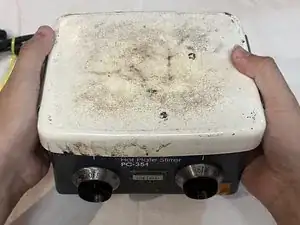

Отключите плиту от питания и убедитесь, что она полностью остыла, прежде чем начинать.

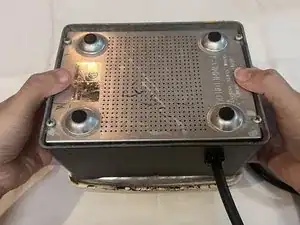

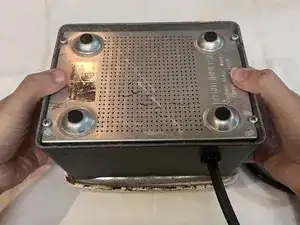

Переверните плиту так, чтобы нагревательная поверхность была обращена вниз.
Шаг 2

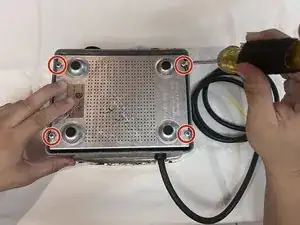

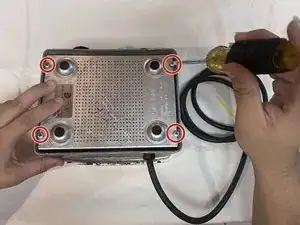

Удалите четыре винта нижней панели 3 x 12 мм крестовой отвёрткой Phillips #2.
Снимите нижнюю панель.
Шаг 3

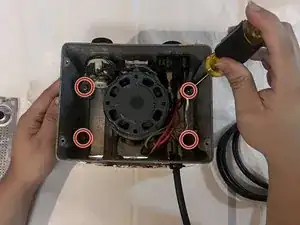

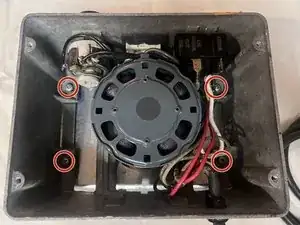

Удалите четыре винта крепления нагревательной поверхности 3 x 16 мм крестовой отвёрткой Phillips #2.
Шаг 4

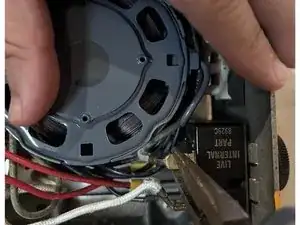

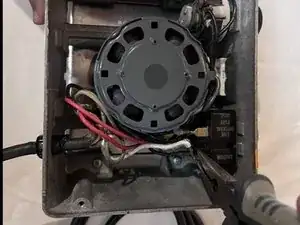

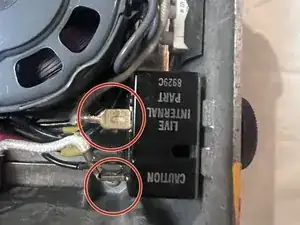

Отсоедините разъёмы проводов нагревательной поверхности (белые провода) от блока питания с помощью тонкогубцев.
Шаг 5

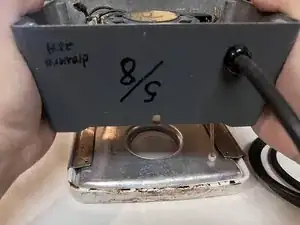

Отделите корпус плиты от повреждённой или загрязнённой нагревательной поверхности и поместите новую нагревательную поверхность под корпус.
Шаг 6

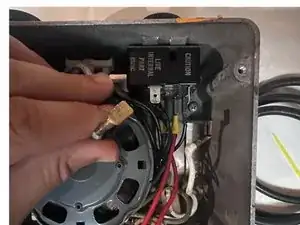

Подсоедините разъёмы проводов новой нагревательной поверхности (белые провода).

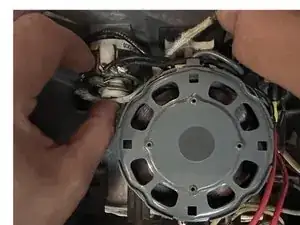

Осторожно пропустите левый разъём провода под нагревательной спиралью.
Необходимо пропустить левый провод под нагревательной спиралью, чтобы он доходил до соединения
Шаг 7
Закрутите четыре винта крепления нагревательной поверхности 3 x 16 мм крестовой отвёрткой Phillips #2.
Шаг 8
Установите нижнюю панель и закрутите винты нижней панели 3 x 12 мм крестовой отвёрткой Phillips #2.
Шаг 9
Переверните плиту в рабочее положение так, чтобы нагревательная поверхность снова была обращена вверх.
Заключение
Для повторной сборки устройства выполните действия, описанные после шага 6. Спасибо за использование нашего руководства, надеемся, оно было полезным!
