Замена вентилятора eMac

Обратите внимание, что данные инструкции написаны на основе eMac последней модели (2005 год, 1,42 ГГц, DDR). Они немного отличаются от более старых моделей eMac, в которых используется оперативная память PC-133.

Установите eMac экраном вниз на ровную поверхность. Удобнее всего выполнять работу на ковровом покрытии, поскольку компьютер очень тяжёлый.

Выкрутите один винт крестообразной отвёрткой №2, расположенный на дверце отсека оперативной памяти, и снимите крышку.

Винт закреплён на дверце, поэтому не потеряется.

Прежде чем начать работу, следует учесть, что внутри eMac могут присутствовать опасные напряжения, обусловленные наличием ЭЛТ-дисплея. Перед началом работ отключите компьютер от сети, нажмите кнопку включения для сброса остаточного заряда на материнской плате и оставьте устройство на 24 часа (или дольше), чтобы обеспечить разрядку ЭЛТ.

Дополнительную информацию о правилах безопасности при работе с ЭЛТ можно найти здесь. Если Вы не имеете опыта работы с приборами, содержащими ЭЛТ, рекомендуется не продолжать дальнейшую разборку.

На нижней стороне eMac выкрутите следующие винты:

Один шестигранный винт размером 2,5 мм

Два винта крестообразной отвёрткой №2

Выкрутите по два шестигранных винта размером 2,5 мм с каждой из остальных сторон корпуса компьютера.

Теперь корпус практически готов к отделению от компьютера.

Имеется кабель, подключённый к кнопке включения. Его необходимо отсоединить до полного снятия корпуса.

Приподнимите корпус настолько, чтобы можно было пронести руку через отверстие, и отключите кабель кнопки включения.

Теперь можно полностью снять весь корпус с компьютера.

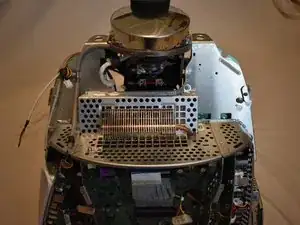

Панель доступа к материнской плате крепится четырьмя винтами крестообразной отвёрткой №2.

Выкрутите винты, затем потяните за верхние язычки пальцами, чтобы отделить панель от рамы компьютера.

Чтобы снять сборку вентилятора, сначала необходимо отключить несколько кабелей:

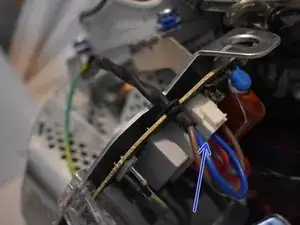

Трёхконтактный кабель вентилятора

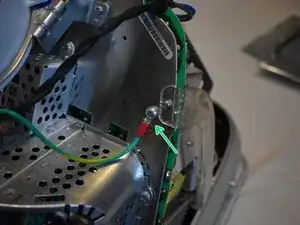

Заземляющий провод — для отключения требуется крестообразная отвёртка №2

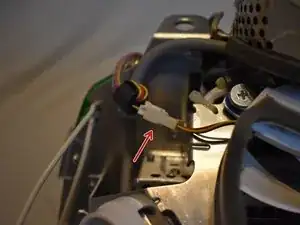

Двухконтактный кабель питания блока питания

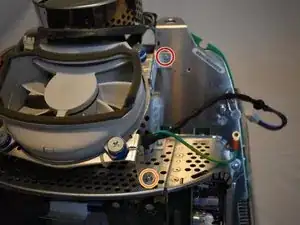

Теперь выкрутите следующие винты, фиксирующие сборку вентилятора:

3 винта с крупной резьбой крестообразной отвёрткой №2

1 винт с мелкой резьбой крестообразной отвёрткой №2

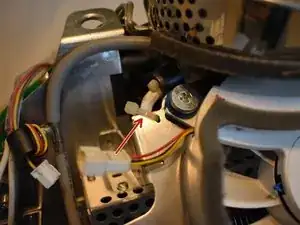

Могут присутствовать стяжки, удерживающие кабели на сборке вентилятора. Перережьте их, чтобы можно было снять вентилятор.

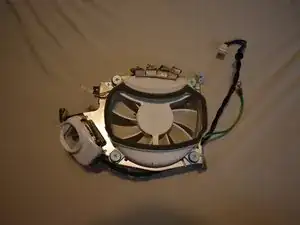

Теперь можно извлечь вентилятор.

После снятия откроется доступ к части шейки ЭЛТ. Осторожно обращайтесь с этим участком, поскольку он может находиться под высоким напряжением и является хрупким
