Снятие оптического привода eMac

Следует отметить, что эти руководства составлены на основе поздней модели eMac (2005, 1.42GHz, DDR). Они будут незначительно отличаться от более старых моделей eMac с памятью PC-133.

Положите eMac экраном вниз на ровную поверхность. Удобно использовать ковровое покрытие, так как компьютер довольно тяжёлый.

Удалите один винт с крестообразным шлицом #2 на дверце отсека памяти и снимите дверцу.

Винт закреплён в дверце, поэтому не беспокойтесь о его потере.

Перед началом важно отметить, что внутри eMac могут присутствовать опасно высокие напряжения из‑за ЭЛТ‑дисплея. Перед работой с eMac отключите его от сети, нажмите кнопку питания, чтобы снять остаточный заряд с материнской платы, затем оставьте устройство на 24 часа (или больше), чтобы дать ЭЛТ полностью разрядиться.

Подробнее о мерах безопасности при работе с ЭЛТ можно прочитать здесь. Если у Вас нет опыта работы с устройствами, оборудованными ЭЛТ, рекомендуется не продолжать работу.

На нижней стороне eMac удалите следующие винты:

Один шестигранный винт 2,5 мм

Два винта с крестообразным шлицом #2

Удалите по два шестигранных винта 2,5 мм с каждой из остальных сторон корпуса компьютера.

Теперь корпус почти можно отделить от компьютера.

Кнопка питания соединена кабелем. Его необходимо отсоединить перед полным снятием корпуса.

Поднимите корпус настолько, чтобы просунуть руку через отверстие для доступа, и отсоедините кабель у кнопки питания.

Теперь весь кожух можно снять с компьютера.

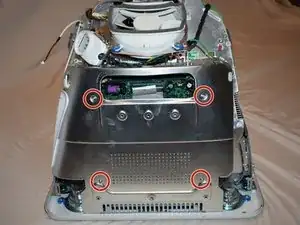

Доступ к материнской плате закрыт панелью, закреплённой четырьмя винтами с крестообразным шлицом #2.

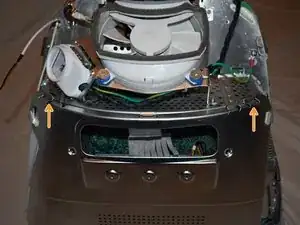

Удалите винты, затем с помощью пальцев потяните за верхние защёлки, чтобы отделить панель от рамы компьютера.

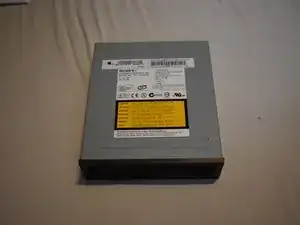

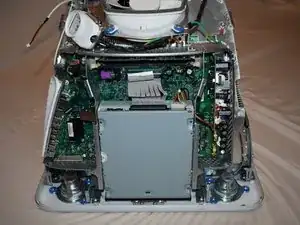

eMac использует стандартный оптический привод IDE 5,25". Большинство коммерческих приводов подойдут в качестве замены с незначительной доработкой. Параметр джампера для привода должен быть установлен в положение «CS».

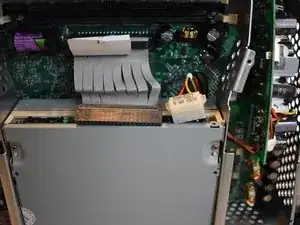

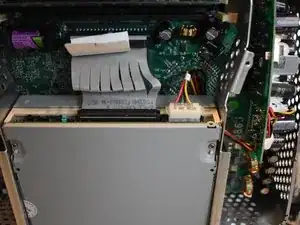

Начните с отключения кабелей IDE и питания от привода.

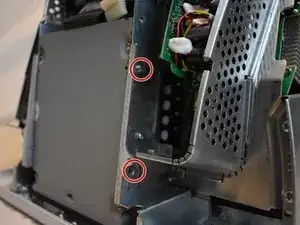

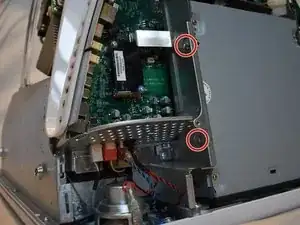

Привод удерживается двумя винтами с крестообразным шлицом #2 с каждой стороны. Удалите их.

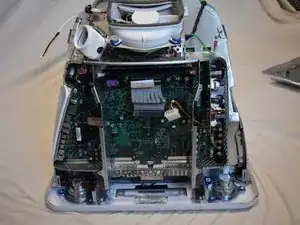

Привод теперь должен выйти свободно.
