Замена узла материнской платы eMac

Следует отметить, что эти руководства составлены на основе поздней модели eMac (2005, 1.42GHz, DDR). Они будут незначительно отличаться от старых моделей eMac с оперативной памятью PC-133.

Положите eMac экраном вниз на ровную поверхность. Удобно использовать ковер, потому что компьютер очень тяжёлый.

Удалите один винт с крестообразным шлицем #2 на крышке отделения оперативной памяти и снимите крышку.

Винт закреплён в крышке, поэтому не беспокойтесь о его потере.

Перед началом важно отметить, что внутри eMac могут присутствовать смертельно опасные напряжения из‑за ЭЛТ‑дисплея. Перед работой с eMac отключите питание, нажмите кнопку питания, чтобы разрядить накопленный заряд на материнской плате, и затем оставьте устройство на 24 часа (или дольше) для разрядки ЭЛТ.

Подробнее о процедурах безопасности при работе с ЭЛТ вы можете узнать отдельно. Если у вас нет опыта работы с устройствами, содержащими ЭЛТ, не продолжайте работу.

На нижней стороне eMac удалите следующие винты:

Один шестиугольный винт 2.5 мм

Два винта с крестообразным шлицем #2

Снимите по два шестиугольных винта 2.5 мм с каждой из других сторон компьютера.

Теперь корпус можно почти отделить от компьютера.

Существует кабель, подключённый к кнопке питания. Его необходимо отсоединить перед полным снятием корпуса.

Поднимите корпус настолько, чтобы вы могли просунуть руку через сервисный люк, и отсоедините кабель у кнопки питания.

Теперь весь корпус можно снять с компьютера.

Панель доступа к материнской плате удерживается четырьмя винтами с крестообразным шлицем #2.

Снимите винты, затем с помощью пальцев потяните за верхние защёлки, чтобы отделить панель от рамки компьютера.

Чтобы снять узел вентилятора, сначала необходимо отсоединить несколько кабелей:

3‑контактный кабель вентилятора

Провод заземления, требует отвёртки с крестообразным шлицем #2

2‑контактный переменный кабель к блоку питания

Теперь удалите следующие винты, фиксирующие узел вентилятора:

3× винта с крупной резьбой, крестообразный шлиц #2

1× винт с машинной резьбой, крестообразный шлиц #2

Возможно, на узле вентилятора есть стяжка, удерживающая другой кабель — перережьте её, чтобы снять узел вентилятора.

Теперь вы должны иметь возможность снять узел вентилятора.

Это откроет большую часть шейки ЭЛТ; будьте осторожны, не прикасайтесь к этой области, она может содержать высокие напряжения и является хрупкой.

Внизу материнской платы находятся четыре разъёма, которые необходимо отсоединить.

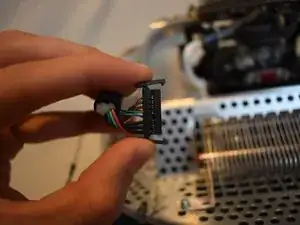

Имеется большой разъём дисплея, который нужно отсоединить. Сделайте это, сжав защёлки и потянув.

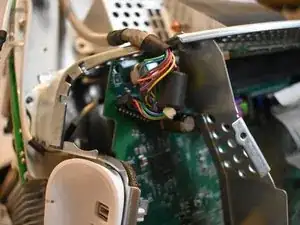

Кабель кнопки питания может быть заправлен в корпус — вам нужно будет его высвободить.

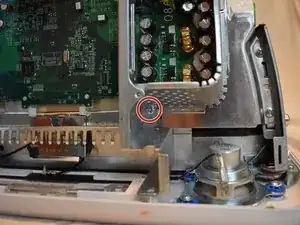

Несколько винтов с крестообразным шлицем #2 удерживают узел материнской платы eMac в корпусе. Все их необходимо удалить.

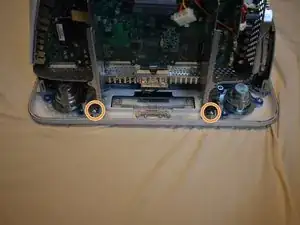

2 крупных около дверцы отсека дисковода.

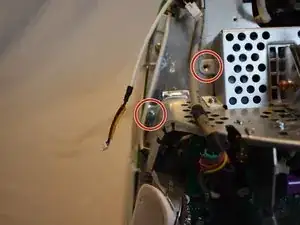

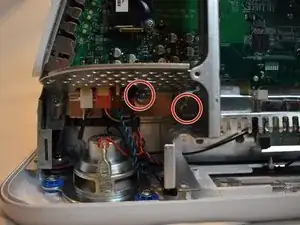

7 меньших, разбросанных по корпусу

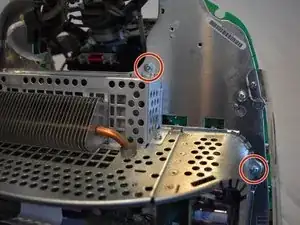

Дополнительные места расположения винтов из предыдущего шага

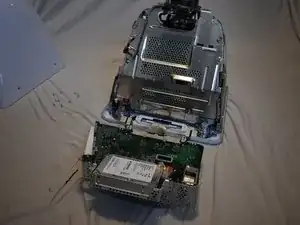

Узел материнской платы теперь должен освободиться.
