Замена платы ввода-вывода (I/O) MacBook Pro 13" Retina Display конца 2012 года
Используйте это руководство для замены платы ввода-вывода.
Шаг 1

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:
Два винта P5 Pentalobe 2,3 мм
Восемь винтов P5 Pentalobe 3,0 мм
В ходе ремонта отслеживайте каждый винт и возвращайте его точно на то же место, чтобы не повредить устройство.
Шаг 2

Закисьте пальцы между верхней и нижней частями корпуса.
Осторожно потяните нижнюю крышку от верхней части корпуса.
Снимите нижнюю крышку и отложите в сторону.
Шаг 3


При сборке осторожно надавите по центру нижней крышки, чтобы защёлкнуть два пластиковых фиксатора.
Нижняя крышка соединяется с верхней частью корпуса в центре двумя пластиковыми защёлками.
Шаг 4

Снимите пластиковую крышку, приклеенную к плате контактов батареи.
Шаг 5

Снимите следующие винты, крепящие плату разъёма батареи к логической плате:
Два винта T6 Torx 2,8 мм
Один направленный винт T6 Torx 7,0 мм
Шаг 6

С помощью пинцета снимите маленькую пластиковую крышку, расположенную в нижнем правом углу платы разъёма батареи.
Шаг 7

Снимите винт с широкой головкой T6 Torx 6,4 мм, крепящий разъём батареи к сборке логической платы.
Шаг 8

Осторожно поднимите плату разъёма батареи с логической платы.
Рекомендуется слегка согнуть кабели батареи, чтобы плата держалась приподнятой над логической платой и не мешала.
Не перегибайте плату полностью и не мните кабели — это может повредить батарею.
Шаг 9

Схватите интерпозер пинцетом.
Интерпозер — это интерфейс, связывающий одно электрическое соединение с другим. В этом ремонте это плата, соединяющая батарею с логической платой.
Поднимите интерпозер с логической платы и снимите его.
Снятие этой платы гарантирует, что батарея останется отключённой в ходе ремонта, предотвращая случайное включение компьютера. Также рекомендуется вынуть её, чтобы она случайно не выпала.
Шаг 10

Снимите следующие винты, крепящие радиатор к сборке логической платы:
Один винт Phillips #00 2,4 мм
Один винт T5 Torx 3,4 мм
Четыре винта T5 Torx 2,7 мм
Шаг 11

Поднимите и снимите радиатор с сборки логической платы.
При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда не наносили термопасту, у нас есть руководство, которое поможет.
Шаг 12

Используйте плоский конец лопатки, чтобы отжать разъём кабеля данных платы I/O с правой стороны от его гнезда на плате I/O.
При отжатии разъёма кабеля данных платы I/O убедитесь, что вы отжимаете сам разъём, а не гнездо. Отжатие гнезда может привести к необратимому повреждению платы I/O.
Шаг 13

Зажмите плоский конец лопатки под левой стороной разъёма кабеля данных платы I/O.
Осторожно поверните лопатку, чтобы отсоединить разъём кабеля данных платы I/O от его гнезда на логической плате.
Шаг 14

Поднимите и снимите кабель данных платы I/O из MacBook Pro.
Шаг 15


С помощью кончика лопатки отогните защёлку в ZIF‑гнезде правого кабеля вентилятора.
Убедитесь, что вы поднимаете именно подпружиненную защёлку, не само гнездо.
Вытяните правый кабель вентилятора прямо из его гнезда на логической плате.
Шаг 16

Снимите три винта T5 Torx 3,1 мм, крепящие правый вентилятор к сборке логической платы.
Шаг 17

Поднимите и извлеките правый вентилятор из верхней части корпуса.
Шаг 18

Снимите один винт T5 Torx 2,7 мм, крепящий плату AirPort к плате I/O.
Шаг 19


Используйте плоский конец лопатки, чтобы отжать и отсоединить три разъёма антенных кабелей от платы AirPort.
Три кабеля маркированы чёрными термоусадочными трубками разной длины. При сборке:
Подключайте кабель с длинной трубкой в центральный разъём.
Короткий кабель подключается рядом с винтом.
Оставшийся кабель без трубки подключается в последний свободный разъём рядом с вентилятором.
Шаг 20

Отодвиньте антенные кабели в сторону, чтобы они не мешали плате AirPort.
Шаг 21

Вытащите плату AirPort прямо из её разъёма на плате ввода-вывода.
Шаг 22

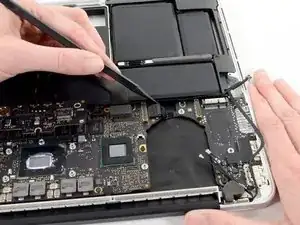

Используйте наконечник лопатки, чтобы выдавить кромки разъёма питания платы ввода-вывода прямо из его гнезда на логической плате.
Рекомендуется аккуратно нажимать по обеим сторонам разъёма, чтобы «шагающим» движением извлечь его из гнезда.
Шаг 23

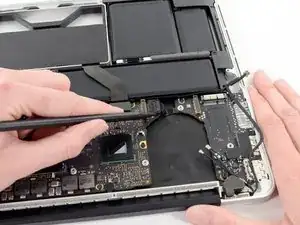

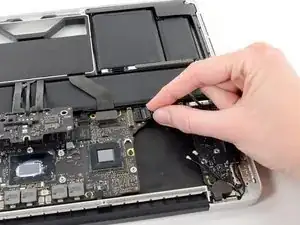

Вытащите разъём платы ввода-вывода прямо из его гнезда на логической плате.
Шаг 24

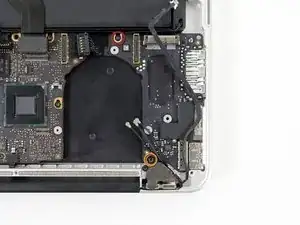

Удалите следующие два винта, фиксирующие плату ввода-вывода в верхней части корпуса:
Один винт T5 Torx, 3,5 мм
Один винт T8 Torx, 4,9 мм
Шаг 25

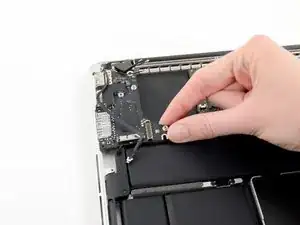

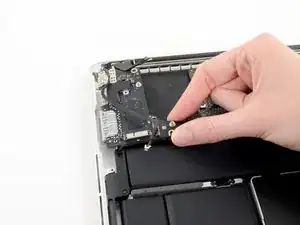

Осторожно потяните и извлеките плату ввода-вывода из её выемки в верхней части корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
