Замена клавиатуры Macintosh PowerBook 165c

Разместите компьютер так, чтобы батарея была обращена к Вам.

Сдвиньте серую пластиковую крышку батарейного отсека вправо.

Потяните батарею на себя до полного отсоединения.

Разместите компьютер в нормальном положении так, чтобы задняя панель была обращена к Вам.

Откройте крышку разъёмов ввода/вывода (I/O).

Осторожно выгните крышку дугой до тех пор, пока один из штифтов не выйдет из своего паза.

Когда один из штифтов освободится, снимите крышку I/O с компьютера.

Разместите компьютер так, чтобы нижняя часть была обращена вверх, а задняя — к Вам. В этом положении вы должны видеть этикетку Macintosh.

Используйте отвертку Torx T8, чтобы удалить винт длиной 6,8 мм над и справа от разъёма модема.

Поворачивайте против часовой стрелки для выкручивания винта.

Используйте отвертку Torx T10, чтобы удалить четыре винта длиной 18 мм из нижней крышки.

Положите руки на нижнюю крышку чуть выше панели I/O и медленно поднимите нижнюю крышку на несколько сантиметров над корпусом компьютера.

Освободите большой серый соединительный ленточный кабель прямо за панелью I/O.

Внимание: нижняя крышка не может быть полностью снята, пока не будут освобождены два пластиковых защёлки в передних углах. См. следующий шаг для подробностей.

Поместите большой палец на верхнюю крышку внутри пустого отсека для батареи, а указательный палец рядом с большим пальцем — с левой стороны нижней крышки.

Сожмите большим и указательным пальцами друг к другу, чтобы освободить защёлку. Не ослабляя давления на сжатие, используйте указательный палец, чтобы подтолкнуть нижнюю крышку вверх.

Поднимите нижнюю крышку и снимите её.

Найдите узел трекбола. Он расположен в верхней крышке и легко узнаваем по зелёной печатной плате.

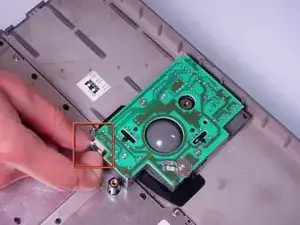

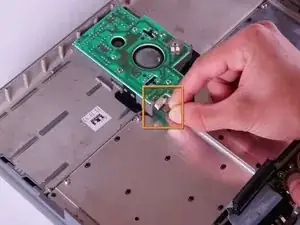

Откройте белую защёлку, потянув за каждую сторону, и отсоедините зелёно‑серебристый ленточный кабель.

Снимите зелёно‑серебристый ленточный кабель, аккуратно потянув его от открытой защёлки.

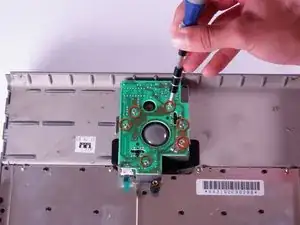

Используйте отвертку Torx T8, чтобы удалить шесть винтов длиной 6,8 мм с верхней части зелёной печатной платы.

Снимите все четыре компонента узла трекбола, подняв их вверх.

Четыре компонента узла трекбола включают: зелёную печатную плату, металлическую опору, шарик трекбола и корпус.

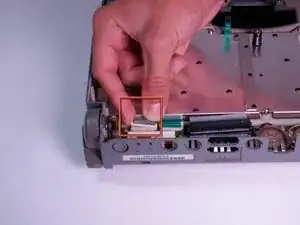

Откройте самую левую белую защёлку в нижнем левом углу, потянув вверх за каждую сторону.

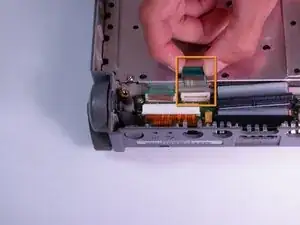

Отсоедините ленточный кабель, аккуратно потянув его от открытой защёлки.

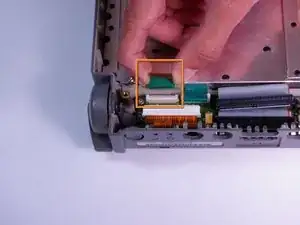

Откройте правую из двух небольших белых защёлок, потянув вверх за обе стороны.

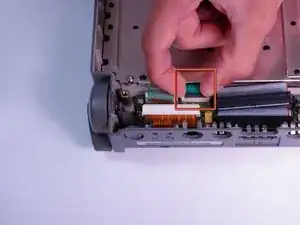

Отсоедините зелёно‑серебристый ленточный кабель от защёлки.

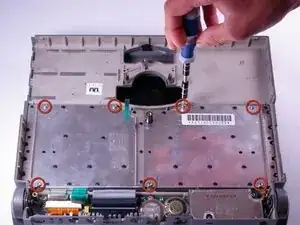

Используйте отвертку Torx T8, чтобы удалить семь винтов длиной 6,8 мм с металлической панели.

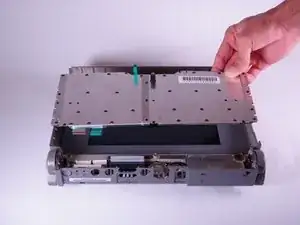

Снимите клавиатуру, подняв её вертикально вверх от корпуса компьютера.
