Замена дискеты Macintosh PowerBook 165c

Поверните компьютер так, чтобы аккумулятор был обращён к вам.

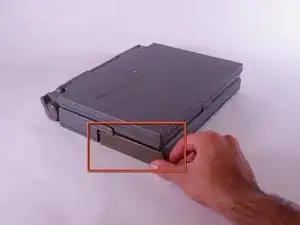

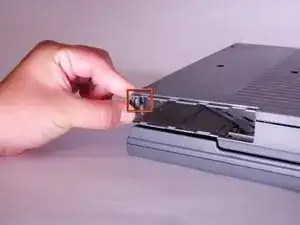

Сдвиньте серую пластиковую крышку аккумулятора вправо.

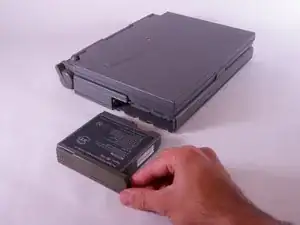

Тяните аккумулятор на себя, пока он полностью не отсоединится.

Поставьте компьютер правой стороной вверх, задняя часть должна быть обращена к вам.

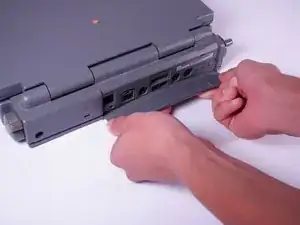

Откройте крышку разъёмов ввода/вывода (I/O).

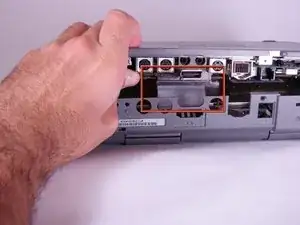

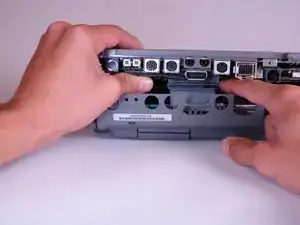

Осторожно согните крышку, придав ей форму арки, пока один из штифтов не выскочит из паза.

Как только один из штифтов освободится, снимите крышку разъёмов ввода/вывода с компьютера.

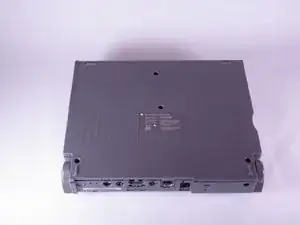

Поверните компьютер дном вверх, задняя часть должна быть обращена к вам. В этом положении вы должны иметь возможность прочитать надпись Macintosh.

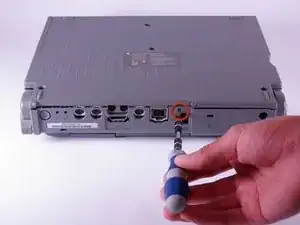

Используйте отвёртку T8 с крестообразным шлицем, чтобы вывернуть винт длиной 6,8 мм, расположенный выше и справа от разъёма модема.

Поверните против часовой стрелки, чтобы вывернуть винт.

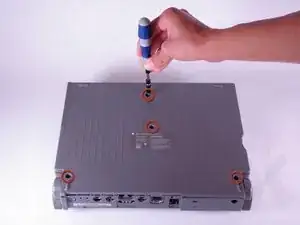

Используйте отвёртку T10 с крестообразным шлицем, чтобы вывернуть четыре винта длиной 18 мм с нижней крышки.

Поместите руки на нижнюю крышку, сразу над панелью ввода/вывода, и медленно приподнимите нижнюю крышку на несколько сантиметров над основным корпусом.

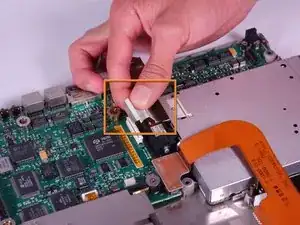

Отсоедините большой серый ленточный кабель, расположенный сразу за панелью ввода/вывода.

Внимание: нижняя крышка не может быть полностью снята, пока не будут освобождены два пластиковых выступа в передних углах. Подробности смотрите в следующем шаге.

Поместите большой палец на верхнюю крышку, внутри пустого гнезда аккумулятора, а указательный палец — рядом с большим пальцем с левой стороны нижней крышки.

Сожмите большой и указательный пальцы вместе, чтобы освободить защёлку. Не ослабляя давление, указательным пальцем приподнимите нижнюю крышку вверх.

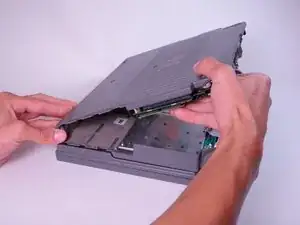

Поднимите нижнюю крышку, чтобы снять её.

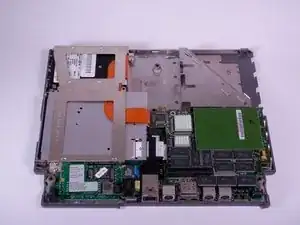

Ориентируйте компьютер так, чтобы разъёмы были обращены к вам.

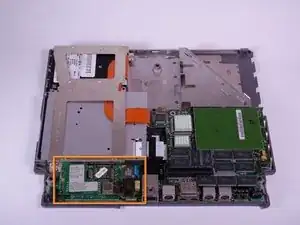

Найдите плату модема на нижней крышке.

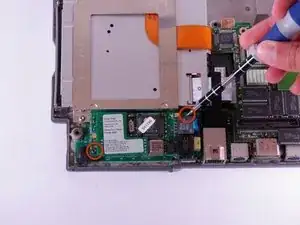

Используйте отвёртку T8 с крестообразным шлицем, чтобы вывернуть два винта длиной 7,7 мм из двух углов.

Плата модема — опциональный компонент Macintosh 165c и может отсутствовать в некоторых устройствах.

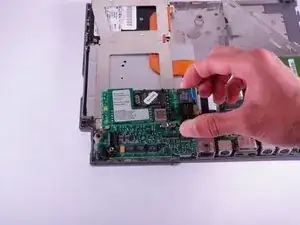

Приподнимите плату модема прямо вверх, пока она не выйдет из разъёма.

Если плату модема трудно снять, слегка покачивайте её вперёд и назад при подъёме.

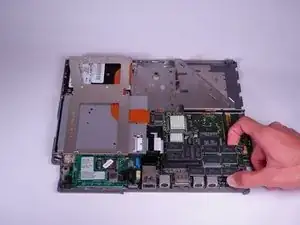

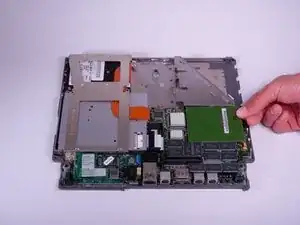

Найдите плату оперативной памяти и аккуратно приподнимите её вверх, пока разъём не освободится.

Если разъём не освобождается сразу, медленно двигайте плату вперёд и назад.

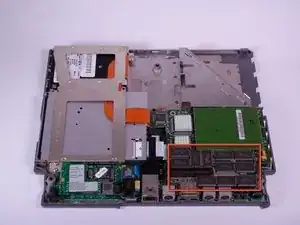

Приподнимите карту расширения PSRAM строго вертикально, пока разъём не освободится.

Если карта расширения PSRAM плохо снимается, слегка покачивайте её вперёд и назад при подъёме.

Карта расширения PSRAM — опциональный компонент и может отсутствовать в некоторых устройствах.

Используйте отвёртку T8 с крестообразным шлицем, чтобы вывернуть четыре винта длиной 7,7 мм по периметру платы-донера.

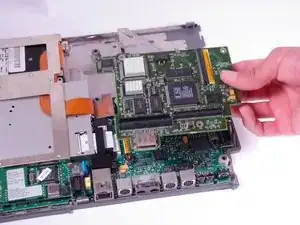

Приподнимите плату-донер прямо вверх, чтобы снять её с разъёма.

Если плата-донер плохо снимается с разъёма, слегка покачивайте её вперёд и назад при подъёме.

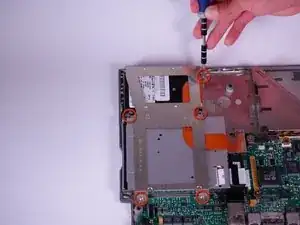

Используйте отвёртку T8 с крестообразным шлицем, чтобы вывернуть пять винтов длиной 6,8 мм на фиксаторе накопителя.

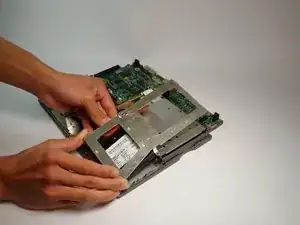

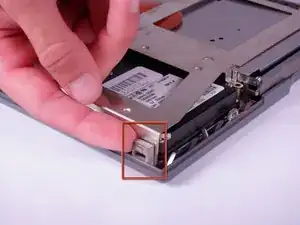

Поверните компьютер так, чтобы пластиковая защёлка в верхнем левом углу нижней крышки была обращена к вам. Освободите защёлку, приподняв фиксатор. Возможно, потребуется подвинуть жёсткий диск, чтобы извлечь фиксатор.

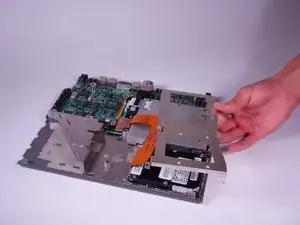

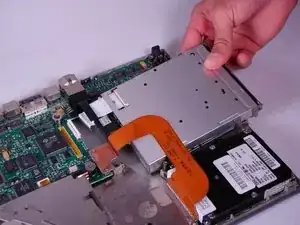

Извлеките фиксатор накопителя.

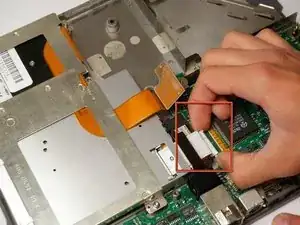

Откройте белую фиксирующую защёлку справа от накопителя на гибких дисках.

Извлеките белый ленточный кабель гибкого диска, аккуратно потянув его в сторону от защёлки.

Поднимите накопитель на гибких дисках вверх, чтобы снять его.
