Замена материнской платы Macintosh PowerBook 165c

Разместите компьютер так, чтобы батарея была обращена к Вам.

Сдвиньте серую пластиковую крышку батарейного отсека вправо.

Потяните батарею на себя, пока она полностью не отсоединится.

Разместите компьютер в нормальном положении так, чтобы задняя часть была обращена к Вам.

Откройте дверцу портов ввода/вывода (I/O).

Осторожно изогните дверцу в арку, пока один из штырей не выйдет из пазa.

Как только один из штырей освободится, снимите дверцу I/O с компьютера.

Разместите компьютер дном вверх и задней частью к Вам. В этом положении вы должны видеть этикетку Macintosh.

Используйте отвертку Torx T8, чтобы вынуть винт длиной 6,8 мм, расположенный над модемным разъемом и справа от него.

Поверните против часовой стрелки, чтобы вынуть винт.

Используйте отвертку Torx T10, чтобы вынуть четыре винта длиной 18 мм из нижнего корпуса.

Положите руки на нижний корпус непосредственно над панелью I/O и медленно поднимите нижний корпус на несколько сантиметров над основным блоком компьютера.

Отсоедините большой серый шлейф связи сразу за панелью I/O.

Внимание: Нижний корпус нельзя полностью снять, пока не будут освобождены две пластиковые защёлки в передних углах. См. следующий шаг для подробностей.

Разместите большой палец на верхнем корпусе в пустом отсеке для батареи, а указательный палец рядом с большим пальцем на левой стороне нижнего корпуса.

Сожмите большим и указательным пальцами защёлку, чтобы освободить её. Не ослабляя сжатия, используйте указательный палец, чтобы поджать нижний корпус вверх.

Поднимите нижний корпус и снимите его.

Разместите компьютер так, чтобы порты были обращены к Вам.

Найдите модемную плату на нижнем корпусе.

Используйте отвертку Torx T8, чтобы вынуть два винта длиной 7,7 мм, расположенные в двух углах.

Модемная плата является опциональным компонентом в Macintosh 165c и может отсутствовать в некоторых устройствах.

Поднимите модемную плату строго вверх, пока она не выйдет из разъёма.

Если модемную плату трудно вынуть, слегка покачайте её туда-сюда во время подъёма.

Найдите планку оперативной памяти и поднимите её строго вверх, пока разъём не освободится.

Если разъём не отпускает сразу, аккуратно покачайте плату вперёд-назад.

Найдите карту расширения PSRAM и поднимите её вертикально вверх, пока разъём не освободится.

Если карту расширения PSRAM трудно вынуть, аккуратно покачайте её туда-сюда во время подъёма.

Карта расширения PSRAM является опциональным компонентом и может отсутствовать в некоторых устройствах.

Используйте отвертку Torx T8, чтобы вынуть четыре винта длиной 7,7 мм, расположенные по периметру дочерней платы.

Поднимите дочернюю плату строго вверх, чтобы снять её с разъёма.

Если дочерняя плата не выходит легко из разъёма, аккуратно покачайте её вперёд-назад во время подъёма.

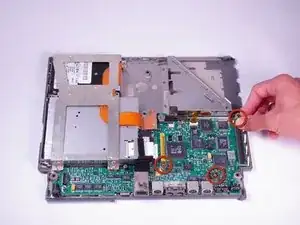

Снимите три цилиндрических серебристых дистанционных втулки, расположенные на поверхности материнской платы.

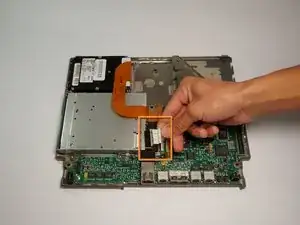

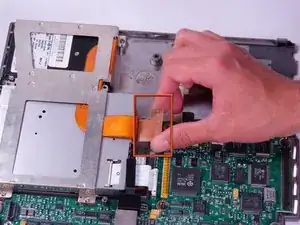

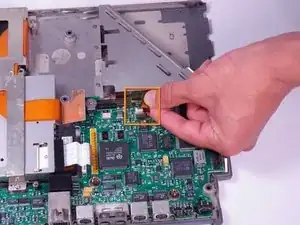

Поднимите оранжевый разъём, присоединённый к жёсткому диску, пока он не отсоединится от материнской платы.

Откройте белую защёлку, приподняв обе её стороны.

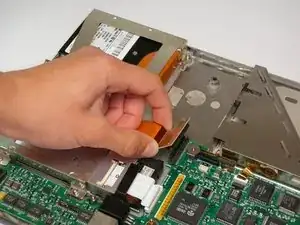

Удалите белый ленточный кабель, аккуратно потянув его от открытой защёлки.

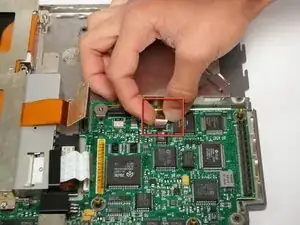

Откройте белую запорную планку, расположенную в верхней части материнской платы.

Удалите чёрно-оранжевый ленточный кабель, аккуратно потянув его от открытой запорной планки.

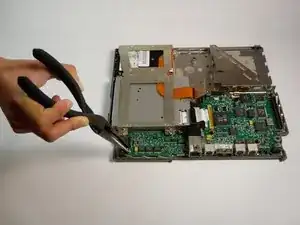

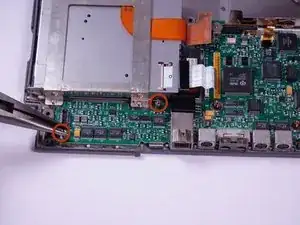

Используйте длинногубцы, чтобы вынуть два шестигранных болта шириной 5 мм и длиной 10,8 мм с левой нижней стороны материнской платы.

Чтобы выкрутить болты с помощью плоскогубцев, поворачивайте против часовой стрелки.

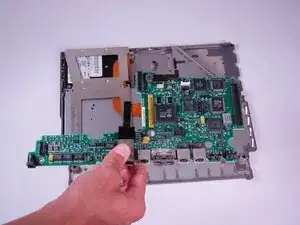

Поднимите материнскую плату, чтобы снять её.
