Ремонт батареи RAID-карты Apple Xserve/Mac Pro

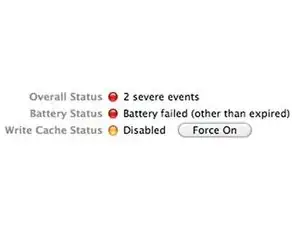

У батареи RAID-карты есть различные коды ошибок, указывающие на её состояние; они отображаются в RAID Utility при возникновении проблемы.

Коды ошибок имеют формат "Battery failed (code 0x#0 = XX)", где «XX» может быть числом, обычно 17, 18 или 19. Удачи в выяснении точного значения... Также вы можете увидеть «Battery failed (other than expired)».

В большинстве случаев это руководство будет успешным независимо от кода ошибки.

Если Вы работаете с Intel XServe, потребуется найти соответствующее руководство по разборке, показывающее, как извлечь батарею. Обычно это включает снятие воздушного канала, блока вентилятора, RAID-карты и платы распределения питания. Также потребуется отвёртка, чтобы поддеть батарею от шасси — будьте осторожны, чтобы не согнуть её.

Для RAID-карт Mac Pro можно следовать этому руководству.

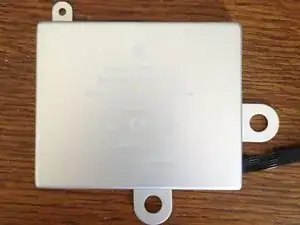

Теперь, когда батарея вынута, пора её открыть. С этого момента следует быть предельно осторожным, так как повреждение батареи может вызвать пожар. Если батарея начнёт нагреваться или Вы случайно её повредите, немедленно вынесите её на улицу.

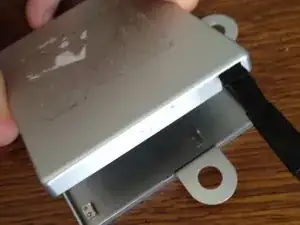

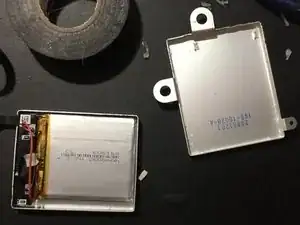

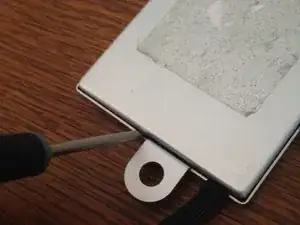

Корпус батареи состоит из основы и крышки, скреплённых термоклеем по внутреннему периметру. Некоторое нежное подтягивание отвёрткой по краю обычно достаточно, чтобы отделить две части.

Чтобы проверить и восстановить элемент батареи, нам нужно получить к нему прямой доступ, обходя системы управления. Это означает, что у нас НЕ будет защиты от короткого замыкания или перегрузки, поэтому будьте особенно внимательны.

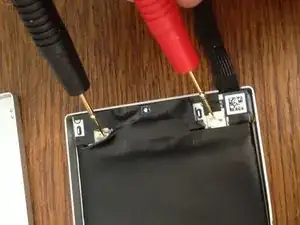

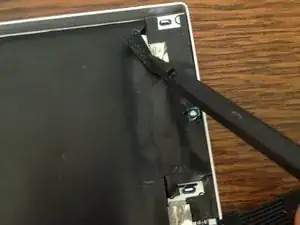

Отклейте чёрную изоляцию, чтобы обнажить клеммы элемента (Никогда не допускайте электрического соединения этих точек) и проверьте напряжение мультиметром.

Если Вы видите напряжение больше примерно 4 В, RAID-карта заряжает батарею, но не может определить момент окончания заряда. Перейдите к шагу 5.

Если Вы видите напряжение заметно ниже 3,6 В, то RAID-карта не заряжает батарею. Перейдите к шагу 6.

Возьмите старый фонарь и извлеките лампочку. Она послужит нам нагрузкой. (Примечание: это должна быть лампа накаливания)

Подключите лампочку между двумя клеммами элемента не допуская соприкосновения клемм. (Провода с крокодилами значительно облегчают задачу). Лампочка должна загореться.

Также подключите мультиметр и наблюдайте, как падает напряжение. Отключите лампочку, когда напряжение достигнет примерно 3,5 В, и переходите к зарядке (Шаг 6).

Если элемент заряжен менее чем до 3,6 В или Вы его только что разрядили, следующий шаг — зарядить до примерно 3,7 В, при которых RAID-карта должна распознать и продолжить работу.

Используйте источник питания с постоянным током, установите максимальное напряжение 3,7 В и максимальный ток около 500 мА. Подключите выход прямо к клеммам элемента и включите. Следите за температурой элемента во время заряда и уменьшайте ток, если он начнёт становиться тёплым на ощупь.

Когда будет достигнуто 3,7 В, дождитесь, пока ток упадёт ниже 100 мА, и выключите источник питания. Батарея теперь заряжена и готова к установке обратно на RAID-карту.

Убедитесь, что клеммы элемента покрыты чёрной изоляцией, и замените крышку. Мы приклеим её обратно, когда убедимся, что элемент работает.

Теперь установите батарею обратно на RAID-карту и запустите машину. Если всё прошло успешно, RAID-карта начнёт заряжать батарею и через несколько часов переключится на статус «Fully Charged».

Если после восстановления/перезарядки RAID Utility по-прежнему сообщает об ошибке, сначала заново проверьте напряжение элемента и подумайте о повторении шагов 5/6. Если это не помогает, элемент неисправен и требует замены.

Если не удалось восстановить элемент до состояния, в котором RAID-карта его примет, элемент нужно заменить. (Возможно также, что сама RAID-карта неисправна, но намного более вероятно, что виновата батарея.)

Приобретите перезаряжаемый литиевый элемент модели 606168 у выбранного поставщика. Если удастся найти с смещёнными клеммами, как у оригинального элемента, замена будет намного проще, но большинство имеют симметричные клеммы.

Если у Вас нет аппарата для сварки батарейных табов, придётся припаять новый элемент на место. Не задерживайтесь слишком долго, чтобы элемент не нагрелся. Новый элемент должен поставляться уже заряженным, поэтому следуйте шагу 7 для повторной установки батареи.
