Замена модуля дисплея MacBook Air 13" середина 2013 г.

Перед началом работы выключите MacBook. Закройте дисплей и положите его на мягкую поверхность лицевой стороной вниз.

С помощью отвертки P5 Pentalobe открутите десять винтов, закрепляющих нижнюю крышку, следующих длин:

Два винта 9 мм

Восемь винтов 2,6 мм

Подденьте пальцами между дисплеем и нижней крышкой и потяните вверх, чтобы отстегнуть нижнюю крышку Air.

Снимите нижнюю крышку и отложите в сторону.

Чтобы убедиться, что всё обесточено и устройство не включится во время работы, рекомендуется отключить батарею.

Возьмите прозрачную пластиковую тяговую ленту, прикреплённую к разъёму батареи, и потяните её параллельно плате в направлении переднего края Air.

Не поднимайте разъём вверх при отключении, иначе вы можете повредить гнездо разъёма.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля платы ввода/вывода и вытащить его из гнезда на плате ввода/вывода.

Осторожно отлейте кабель платы ввода/вывода от клея, фиксирующего его на верхней части вентилятора.

При сборке убедитесь, что этот кабель установлен в правильной ориентации. Он может физически вставляться в перевёрнутом положении, но ноутбук не загрузится.

Следующий разъём имеет особенно глубокое гнездо. При отключении будьте осторожны.

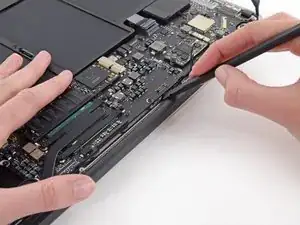

Осторожно подтягивая кабель платы ввода/вывода вверх рядом с его подключением к логической плате, используйте плоский конец лопатки, чтобы поочерёдно поддевать стороны разъёма, помогая «вытолкать» его из гнезда.

Снимите кабель платы ввода/вывода.

Используйте наконечник лопатки, чтобы аккуратно приподнять защёлку удерживающей планки в ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поднимаете именно шарнирную защёлку, а не сам разъём.

Снимите резиновую прокладку с клеевой поверхности на верхней части вентилятора.

Снимите следующие три винта, закрепляющие вентилятор на верхнем корпусе:

Один винт T5 Torx 3,6 мм

Один винт T5 Torx 2,7 мм

Один винт T5 Torx 3,6 мм с короткой головкой

Поднимите вентилятор со стороны платы ввода/вывода и извлеките его из верхнего корпуса.

Снятие вентилятора также отключит ленту вентилятора. Будьте осторожны, чтобы не зацепить её.

Отключите плату ввода/вывода, потянув её силовой кабель от гнезда на логической плате.

Тяните кабель параллельно плоскости логической платы в направлении правого края Air.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля левого динамика и вынуть его из гнезда на плате ввода/вывода.

Подденьте снизу, под проводами.

Используйте наконечник лопатки, чтобы аккуратно приподнять защёлку удерживающей планки в ZIF-разъёме кабеля микрофона.

Убедитесь, что вы поднимаете защёлку удерживающей планки, а не сам разъём.

Снимите один винт T5 Torx 3,6 мм, фиксирующий плату ввода/вывода к верхнему корпусу.

Осторожно выведите кабель камеры из выемки на плате ввода/вывода и отведите его в сторону с помощью наконечника лопатки.

Поднимите плату ввода/вывода со стороны логической платы и извлеките её из верхнего корпуса.

Снятие платы ввода/вывода также отключит ленту микрофона. Будьте осторожны, чтобы не зацепить её.

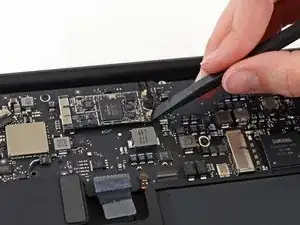

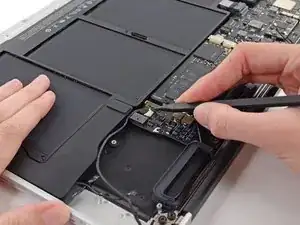

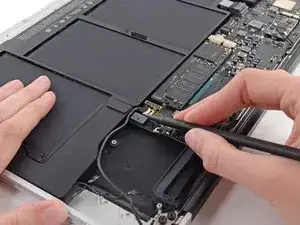

Используйте плоский конец лопатки, чтобы поддеть каждый из антенных разъёмов и вынуть их из гнёзд на карте AirPort/Bluetooth.

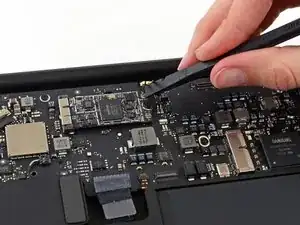

Отключите разъём кабеля камеры с помощью наконечника лопатки.

Сначала нажмите с одной стороны разъёма, затем с другой, чтобы аккуратно «вытолкать» его из гнезда.

Оттяните кабель камеры параллельно плоскости платы ввода/вывода в направлении переднего края Air, чтобы отсоединить его от гнезда.

Не поднимайте этот кабель вверх при отключении, поскольку его гнездо может оторваться от логической платы.

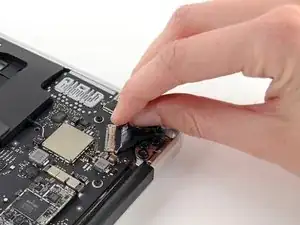

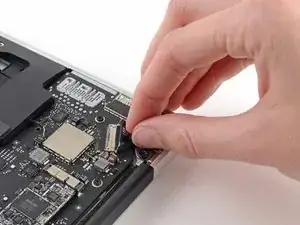

Потяните пластиковую вкладку на разъёме кабеля данных дисплея, чтобы его разблокировать.

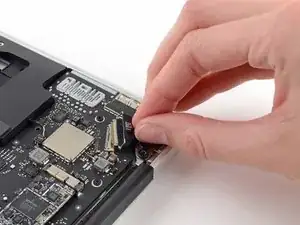

Аккуратно вытяните разъем кабеля данных дисплея прямо из его гнезда.

Убедитесь, что вы тянете разъем параллельно плате логики, не поднимая его вертикально из гнезда.

Удалите четыре внутренних шурупа T8 Torx длиной 4,9 мм (по два с каждой стороны), фиксирующие правые и левые петли дисплея к верхней части корпуса.

Оставление внешних шурупов на месте пока поможет при разборке.

Аккуратно выведите антенные кабели из канавки, вырезанной в верхней части корпуса.

Откройте дисплей до перпендикулярного положения относительно верхней части корпуса и положите его на стол, как показано.

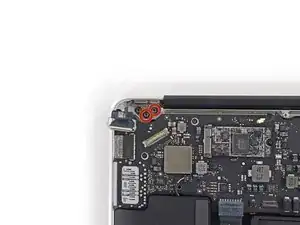

Держа Air устойчиво, удалите оставшийся шуруп T8 Torx длиной 4,9 мм с левого кронштейна дисплея.

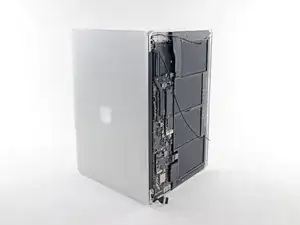

Поверните компьютер на противоположный край, чтобы правый шуруп дисплея стал легко доступен.

Прежде чем удалять последний шуруп дисплея, убедитесь, что вы удерживаете дисплей и верхнюю часть корпуса другой рукой. Невыполнение этого может привести к падению компонентов на стол и потенциально дорогому повреждению.

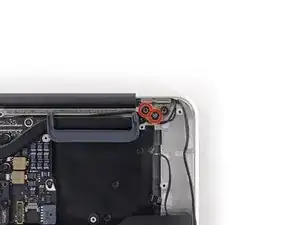

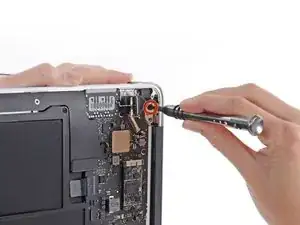

Удалите последний шуруп T8 Torx длиной 4,9 мм, фиксирующий дисплей к верхней части корпуса.

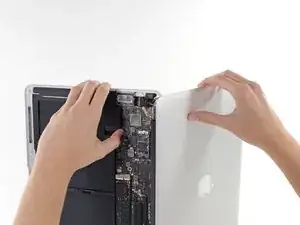

Немного откройте Air, чтобы освободить место для выскальзывания петель из вырезов.

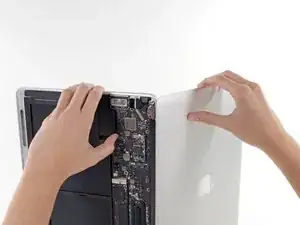

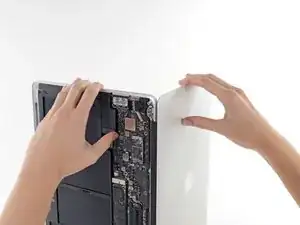

Слегка подвиньте верхнюю часть корпуса в направлении узла дисплея, затем отведите её от петель.

Когда обе петли дисплея выйдут из верхней части корпуса, снимите дисплей и отложите его в сторону.

При сборке обратно используйте плоский конец лопатки, чтобы уложить антенный модуль Wi‑Fi/Bluetooth обратно в его канал.
