Замена жёсткого диска Asus Eee PC 1201N

Переверните нетбук крышкой вниз.

Обязательно отключите нетбук от сети и полностью выключите устройство перед началом работы.

Одновременно отожмите обе защёлки по бокам аккумулятора.

Защёлка слева отожмётся и останется в открытом положении до тех пор, пока Вы её не закроете.

Отожмите защёлку справа и, другой рукой, снимите аккумулятор.

Вынимайте аккумулятор прямо, чтобы не повредить разъёмы.

Откройте нетбук и найдите четыре небольших паза вдоль верхней части клавиатуры.

Подденьте клавиатуру пластиковым инструментом для вскрытия.

Наклоните клавиатуру от себя, чтобы получить доступ к разъёму. Аккуратно сдвиньте фиксатор в сторону экрана, чтобы разблокировать его, и извлеките ленточный кабель.

Снимите клавиатуру.

Переверните нетбук и выкрутите восемь винтов 6,5 мм отвёрткой J0 с крестообразным шлицем.

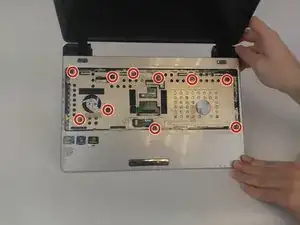

Переверните нетбук обратно и выкрутите десять винтов 4,5 мм отвёрткой J0 с крестообразным шлицем.

Снимите крышку, проводя пластиковым инструментом по всему периметру крышки, чтобы отщёлкнуть её.

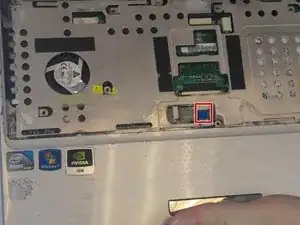

Поднимите фиксирующую пластину на ZIF-разъёме. Затем потяните за синюю бирку разъёма тачпада, после чего полностью снимите крышку.

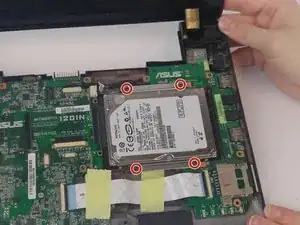

Выкрутите четыре винта 4,6 мм отвёрткой J0 с крестообразным шлицем.

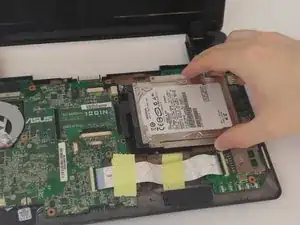

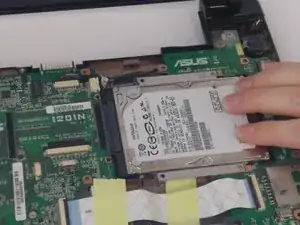

Сдвиньте жёсткий диск вправо, затем поднимите его и выньте из нетбука.
