Замена жёсткого диска Asus Eee PC 1215N

Выключите питание и переверните нетбук вверх дном.

Сдвиньте оба фиксирующих защёлки батареи вместе, чтобы освободить батарею.

Выньте батарею.

Найдите отсек оперативной памяти.

Используя пластиковый инструмент для вскрытия, снимите резиновую крышку винта.

Выверните винт.

Используйте пластиковый инструмент для вскрытия рядом с отверстием винта, чтобы отщёлкнуть крышку.

Снимите крышку

С помощью лопатки сдвиньте оба металлических держателя справа и слева, чтобы освободить один модуль оперативной памяти.

Выньте модуль оперативной памяти.

При необходимости выполните то же самое со вторым модулем.

Удалите винты по мере необходимости.

Для снятия верхней крышки удалите только 2 нижних винта.

Для снятия клавиатуры удалите все 4 винта.

Короткий винт соответствует верхнему левому отверстию винта непосредственно на печатной плате.

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть верхнюю крышку.

Начните с левой стороны.

Двигайтесь по нижней части

Завершите с правой стороны.

Верхняя крышка по-прежнему подключена к печатной плате ленточным кабелем тачпада. Обращайтесь аккуратно.

Аккуратно сдвиньте верхнюю крышку вниз, чтобы увидеть разъём тачпада на печатной плате.

Используйте лопаточку, чтобы сдвинуть чёрную часть фиксатора разъёма и отсоединить шлейф от печатной платы.

Теперь вы можете снять верхнюю крышку

Убедитесь, что два верхних винта внутри отсека оперативной памяти удалены перед продолжением. (См. шаг 5).

Удалите 4 винта клавиатуры внизу.

Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки клавиатуры слева и справа.

На этом этапе клавиатура всё ещё зафиксирована двусторонним скотчем между нижней частью клавиатуры и металлическим защитным экраном печатной платы.

Аккуратно вставьте лопаточку между нижней частью клавиатуры и металлическим защитным экраном печатной платы ближе к центру/справа внизу. Используйте лопаточку как рычаг, чтобы освободить клавиатуру от металлического защитного экрана.

Клавиатура всё ещё подключена к печатной плате ленточным кабелем. Обращайтесь аккуратно.

Аккуратно сдвиньте клавиатуру вверх, чтобы увидеть разъём ленточного кабеля на печатной плате.

Используйте лопаточку, чтобы сдвинуть чёрную часть фиксатора разъёма и отсоединить шлейф от печатной платы.

Теперь вы можете снять клавиатуру.

Снимите защитную ленту в нижнем левом углу.

Снимите пломбу «warranty void» в нижнем правом углу и удалите винт под ней.

Удалите остальные 6 винтов.

Снимите защитную пластину.

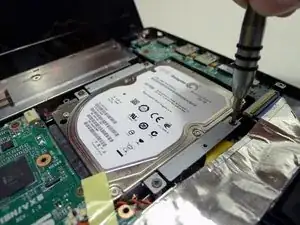

Выверните четыре винта Phillips #00 из крепления жёсткого диска.

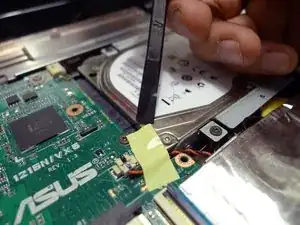

Снимите любую ленту, покрывающую жёсткий диск; полностью удалять её не обязательно.

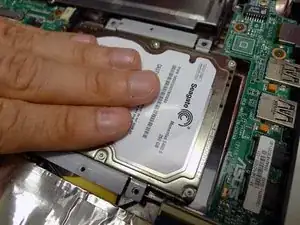

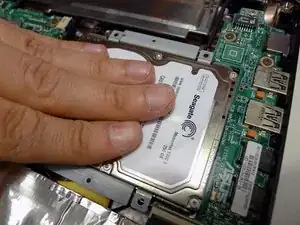

Отключите жёсткий диск, сдвинув его вправо, в сторону USB-портов.

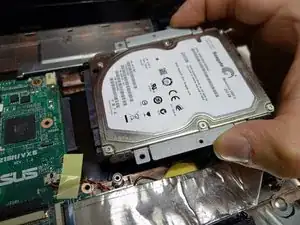

Извлеките жёсткий диск.
