Замена блока дисплея Dell Inspiron 13 7368

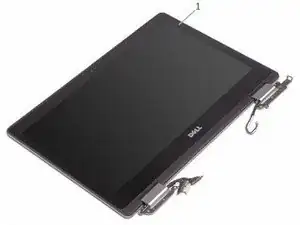

В этом руководстве показано, как снять и установить блок дисплея.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

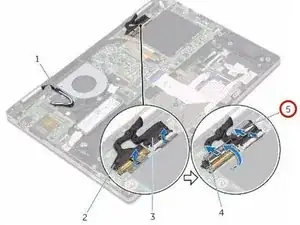

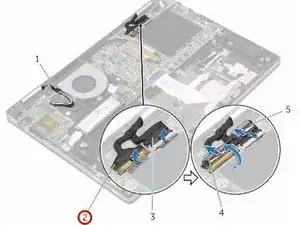

Снимите полоски ленты, фиксирующие кабель дисплея и кабель платы сенсорного экрана к системной плате.
Шаг 2

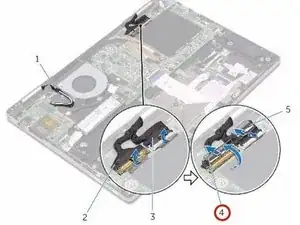

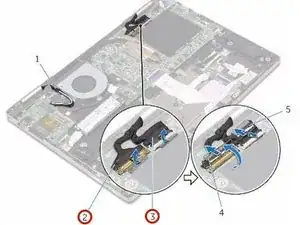

Откройте защёлки, чтобы отключить кабель дисплея и кабель платы сенсорного экрана от системной платы.
Шаг 3
Переверните компьютер и откройте дисплей максимально широко.
ВНИМАНИЕ: Поместите компьютер на мягкую и чистую поверхность, чтобы избежать царапин на дисплее.
Шаг 4

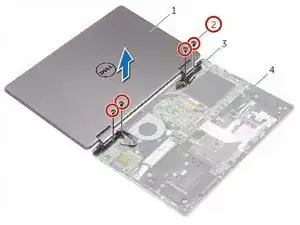

Снимите винты, крепящие блок дисплея к корпусу с подставкой для рук.
Шаг 5
Поднимите блок дисплея и снимите его с корпуса с подставкой для рук.
ВНИМАНИЕ: Поместите компьютер на мягкую и чистую поверхность, чтобы избежать царапин на дисплее.
Шаг 6
Разместите блок дисплея лицевой стороной вниз на корпусе с подставкой для рук.
Шаг 7
Сориентируйте отверстия под винты на петлях дисплея с отверстиями под винты на корпусе с подставкой для рук.
Шаг 8
Установите винты, крепящие блок дисплея к корпусу с подставкой для рук.
Шаг 9
Закройте дисплей и переверните компьютер.
Вставьте кабель дисплея и кабель платы сенсорного экрана в соответствующие разъёмы на системной плате и закройте защёлки, чтобы зафиксировать кабели.
Шаг 10
Приклейте полоски ленты, фиксирующие кабель дисплея и кабель платы сенсорного экрана к соответствующим разъёмам на системной плате.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
