Замена ЖК-экрана Asus Zenbook UX21e
Для работы с ЖК-экраном сначала выполните руководство по замене аккумулятора, затем отключите разъём ЖК от материнской платы. Отделите экран, выкрутив петли и вытащив экран из корпуса. После этого необходимо разобрать экран, удалив вентиляционную решётку, рамку и резиновое уплотнительное колечко. Наконец, отключите три кабеля и выкрутите винты крепления экрана, чтобы завершить руководство.
Шаг 1
Используя отвёртку T4 Torx, выкрутите десять винтов, расположенных по периметру задней крышки. Затем снимите заднюю крышку, сдвинув её параллельно назад по направлению к тыльной части компьютера.
Существует два размера винтов. Восемь винтов — 3 мм, и два — 5 мм. Два винта длиной 5 мм всегда устанавливаются в два центральных отверстия вдоль заднего края.
Шаг 2
Используя инструмент для вскрытия iFixit и другую руку, аккуратно приподнимите разъём от ленты, обёрнутой вокруг проводов разъёма, и выдёрните разъём из материнской платы.
Шаг 3
Снимите аккумулятор, выкрутив пять винтов 3 мм крестовой отвёрткой Phillips #1.
Один в каждом углу и один в центре.
Шаг 4
Поднимите аккумулятор вертикально вверх и извлеките его из устройства.
Шаг 5

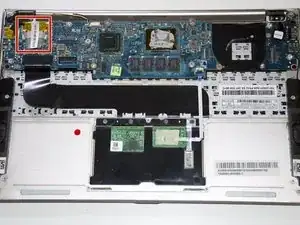

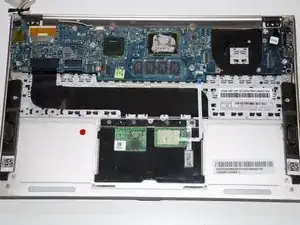

Снимите ленту, обёрнутую вокруг разъёма ЖК, потянув её в сторону петель экрана компьютера.

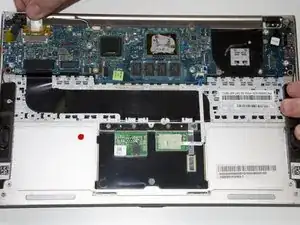

Отключите разъём ЖК, выдвинув его из гнезда.
Шаг 6

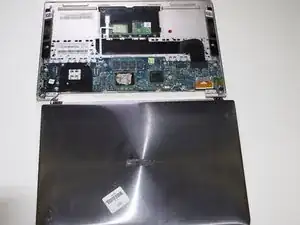

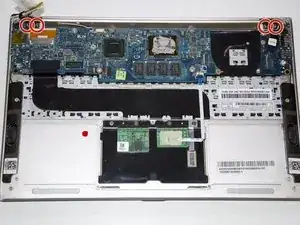

Используя крестовую отвёртку Phillips #1, выкрутите четыре винта 3 мм на петлях экрана, чтобы можно было снять экран с устройства.
Если петли слишком тяжело снять вручную, используйте опору от клавиатуры, чтобы поддеть их и выдвинуть.
Шаг 7

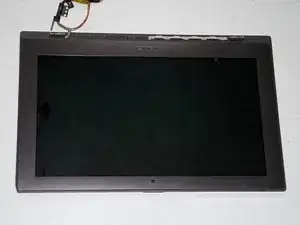

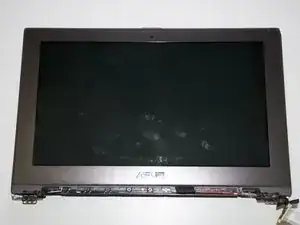

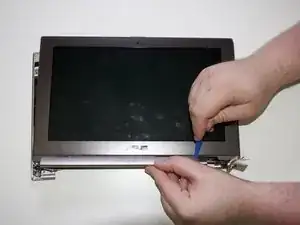

Снимите пластиковую вентиляционную решётку с экрана с помощью инструмента для вскрытия iFixit, поддев решётку по краю экрана.
Будьте осторожны при поддевании решётки. Слишком сильное изгибание может привести к её поломке. Работайте с обоих концов.
Шаг 8

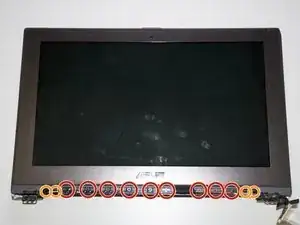

Выкрутите девять винтов 3 мм вдоль основания экрана, используя крестовую отвёртку Phillips #1.
Выкрутите четыре винта 5 мм вдоль двух внутренних петель, используя крестовую отвёртку Phillips #1.
Эти четыре винта скрыты под кабелями и их нужно удалить, чтобы получить доступ к винтам.
Шаг 9

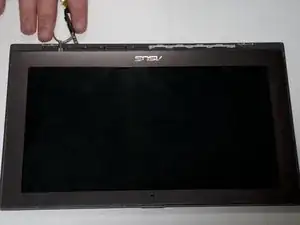

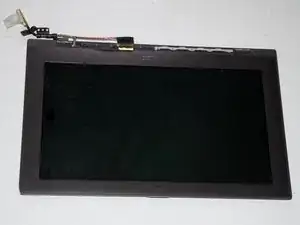

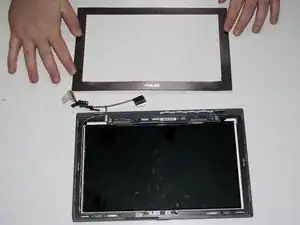

Снимите резиновую уплотнительную ленту (тонкую резиновую полоску, которая идёт по краю рамки), аккуратно отлепив её.
Нагрейте рамку с помощью любого нагревательного инструмента, например фена.
Используйте металлическую лопатку, чтобы помочь оторвать рамку и резиновую уплотнительную ленту.
Шаг 10

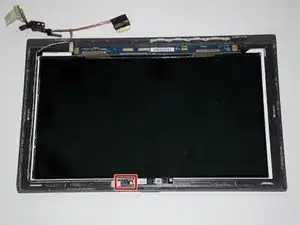

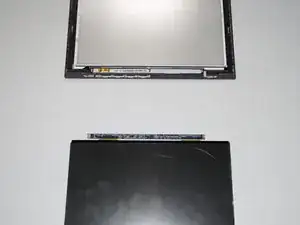

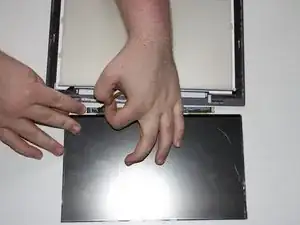

Отключите разъём ЖК от корпуса экрана, потянув разъём.
Шаг 11

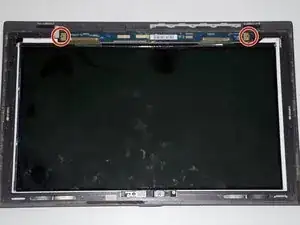

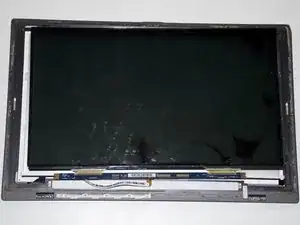

Выкрутите два винта 2 мм, выравнивающих плату управления экраном, используя крестовую отвёртку Phillips #1.
Шаг 12

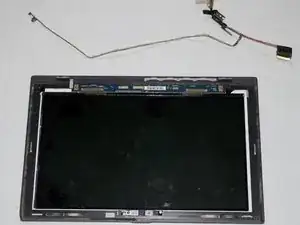

Снимите кабель, соединяющий корпус экрана с платой управления, потянув кабель.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
