Замена твердотельного накопителя Asus Zenbook UX21e
Замена жесткого диска в Asus Zenbook UX21e является крайне простым процессом. Сначала выполните шаги по замене аккумулятора. Затем открутите единственный винт, удерживающий SSD, а затем аккуратно извлеките SSD.
При снятии винта постарайтесь удалить ленту, закрывающую его.
Шаг 1

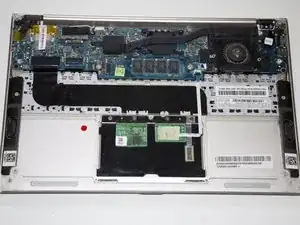

Используя отвертку Torx T4, открутите десять винтов по периметру нижней крышки. Затем снятие нижней крышки, сдвинув её назад параллельно корпусу устройства.
Существует два размера винтов. Восемь винтов имеют длину 3 мм, а два — 5 мм. Два винта по 5 мм всегда устанавливаются в центральные отверстия вдоль заднего края.
Шаг 2
С помощью инструмента для открытия iFixit и другой руки аккуратно поднимите разъем от ленты, обернутой вокруг проводов разъема, и извлеките разъем с материнской платы.
Шаг 3
Удалите аккумулятор, открутив пять винтов по 3 мм с помощью отвертки Phillips #1.
По одному в каждом углу и один в центре.
Шаг 4
Поднимите аккумулятор вертикально и извлеките его из устройства.
Шаг 5
Открутите единственный винт по 3 мм с правого края жесткого диска с помощью отвертки Phillips #1.
Извлеките жесткий диск, сдвинув его параллельно материнской плате.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
