Замена материнской платы Asus ZenBook Flip UX360C

Этот гид поможет пользователю заменить материнскую плату Asus ZenBook Flip UX360C.

Внимание: В данном руководстве показано использование металлической лопатки для манипуляций с компонентами внутри устройства. Использование металлической лопатки на компонентах внутри внешнего корпуса может повредить устройство или причинить вред пользователю, особенно если затрагивается батарея! Вместо этого выберите инструмент, безопасный для работы с ЭСР.

Шаг 1

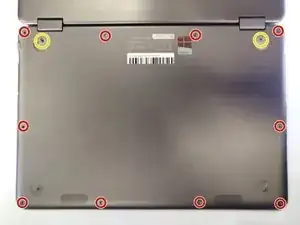

Удалите все десять винтов T5 на задней панели рядом с краями.

Удалите два винта Phillips #1, расположенные под резиновыми ножками рядом с экраном.

Шаг 2

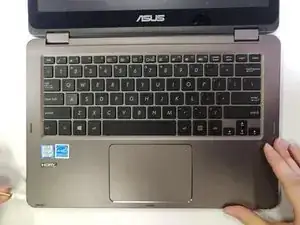

Используйте металлическую лопатку, чтобы аккуратно отделить клавиатуру от корпуса компьютера.

Не снимайте клавиатуру полностью, так как существуют два шлейфа, соединяющих клавиатуру с материнской платой.

Чуть приподнимите клавиатуру и используйте пластиковую лопатку, чтобы освободить два соединения ZIF для каждого шлейфа.

Удалите клавиатуру.

Шаг 3

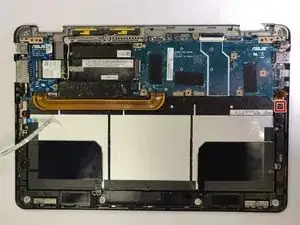

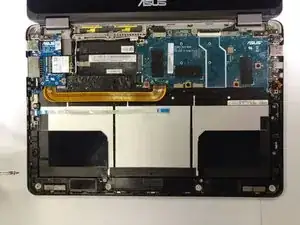

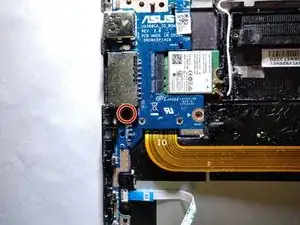

Используйте отвертку Phillips #1, чтобы удалить все винты 5 мм.

Шаг 4

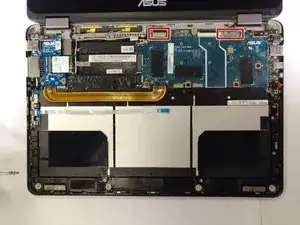

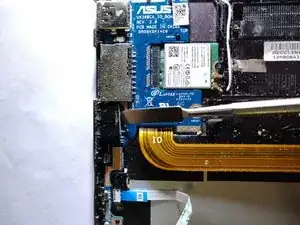

Используйте пластиковый инструмент для открытия или нейлоновую лопатку, чтобы отсоединить соединения монитора от основной платы.

Шаг 5

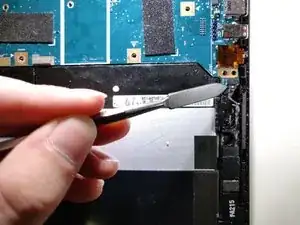

Отсоедините батарею от основной платы.

Использование металлической лопатки может повредить устройство или причинить вред пользователю, особенно рядом с батареей! Вместо этого используйте инструмент, безопасный для работы с ЭСР.
