Замена клавиатуры в ноутбуке Asus Zenbook Pro UX501VW

ПРИМЕЧАНИЕ: Клавиатура в этом ноутбуке не предназначена для замены потребителем. Процесс замены приведет к аннулированию гарантии, если компьютер ещё находится на гарантийном обслуживании.

Если Вы согласны с аннулированием гарантии и хотите продолжить, рекомендуется прочитать данное руководство полностью, особенно шаги, посвящённые демонтажу и установке новой клавиатуры, до начала работ.

Если, несмотря на предупреждения, Вы всё же решили заменить клавиатуру, начните с демонтажа нижней крышки корпуса.

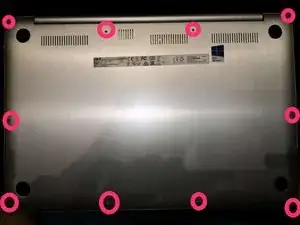

Снимите нижнюю крышку корпуса. Выкрутите 8 винтов Torx T4 по краю нижней крышки, а также 2 винта Phillips под задними резиновыми ножками.

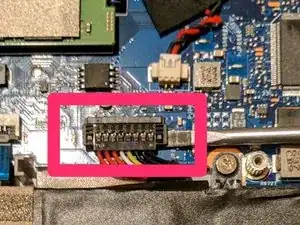

Отключите кабель аккумулятора от материнской платы. Осторожно подденьте каждую сторону разъёма, чтобы освободить его.

Отогните кабель от разъёма на материнской плате, чтобы он случайно не подключился снова во время работы.

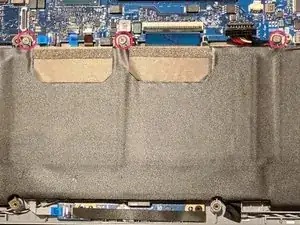

Выкрутите 5 винтов. Извлеките аккумулятор из корпуса.

ТРЕБУЕТСЯ НОВОЕ ФОТО, ПОКАЗЫВАЮЩЕЕ ВСЕ ВИНТЫ

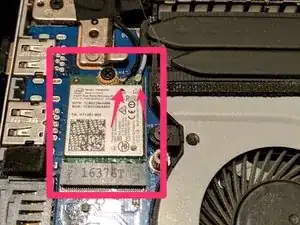

Отключите антенные кабели от беспроводной платы. Осторожно подденьте каждый разъём. Обратите внимание: чёрный провод подключается ближе всего к фиксирующему винту, белый — дальше всего. После отключения обоих кабелей отведите белый провод в сторону от материнской платы. Запомните путь прокладки проводов вокруг петли, чтобы правильно проложить их при сборке.

При сборке теплоотвода Вам понадобится термопаста. Не пытайтесь использовать старую термопасту повторно.

Теплоотвод зафиксирован двумя пластинами. Правая пластина, закрывающая процессор, крепится 4 винтами. Левая пластина, закрывающая 4 более мелких чипа, крепится 2 винтами.

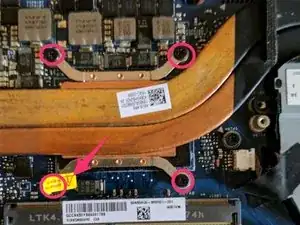

Чтобы выкрутить винты правой пластины, аккуратно приподнимите гарантийную наклейку, чтобы получить доступ к одному из винтов. Выкрутите 4 винта.

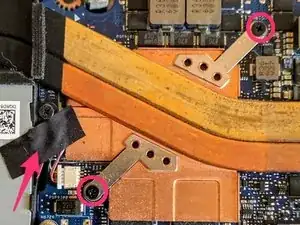

Чтобы выкрутить левую пластину, выкрутите два винта. Аккуратно отсоедините чёрную тканевую ленту от теплоотвода, оставив её прикреплённой к левому вентилятору охлаждения.

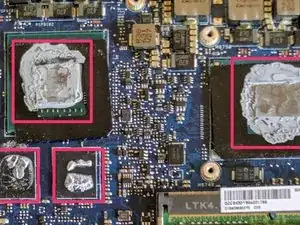

После выкручивания всех шести винтов аккуратно подденьте теплоотвод. Термопаста действует как слабый клей, поэтому медленно поднимите его с чипов. Запомните места, где на материнской плате потребуется повторное нанесение термопасты.

Также обратите внимание на местоположение термопасты и её количество на нижней стороне теплоотвода.

После удаления теплоотвода можно снять вентиляторы охлаждения.

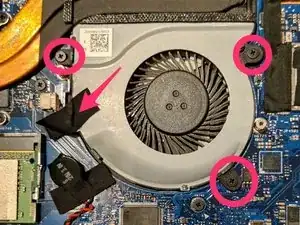

Чтобы снять правый вентилятор охлаждения, выкрутите 3 винта, удерживающих его на месте. Обратите внимание на расположение чёрной тканевой ленты с левой стороны.

Найдите кабель питания вентилятора под чёрной тканевой лентой. Отведите ленту от материнской платы, оставив её прикреплённой к вентилятору.

Осторожно освободите разъём питания. Разъём сдвигается назад параллельно материнской плате.
