Замена экрана Asus ZenBook Flip UX360C
Если на экране ноутбука Asus ZenBook Flip (модель UX360C) изображение нечеткое, искажённое, экран треснутый или изображение отсутствует полностью, воспользуйтесь этим руководством для замены экрана.
Ноутбук передает информацию на ЖК-экран через вспомогательный кабель. Неисправный или повреждённый экран может передавать искажённое изображение или не передавать его вовсе.
Шаг 1

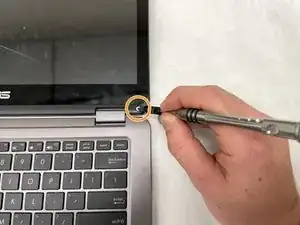

Используйте лопатку, чтобы вынуть две резиновые заглушки из передней части экрана.
Выкрутите два винта Phillips #1 длиной 4 мм, находящихся под заглушками.
Шаг 2

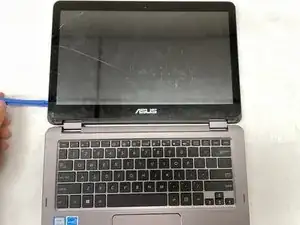

Используйте широкий пластиковый инструмент для вскрытия, чтобы пройти по периметру экрана и аккуратно разъединить две половинки.
Шаг 3

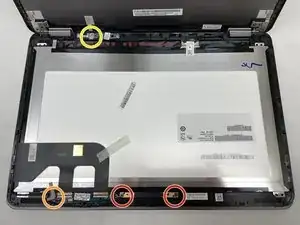

Выкрутите два винта камеры Phillips #00 длиной 2 мм.
Выкрутите верхний винт печатной платы длиной 2 мм Phillips #0.
Выкрутите нижний винт печатной платы длиной 2 мм Phillips #0.
Шаг 4

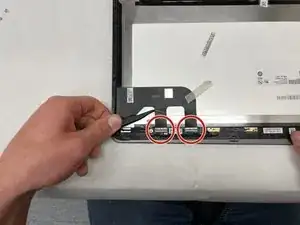

Используйте пинцет, чтобы отключить два шлейфа от верхней части экрана.

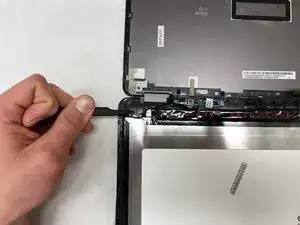

Отсоедините кабель верхней печатной платы тем же способом.
Шаг 5

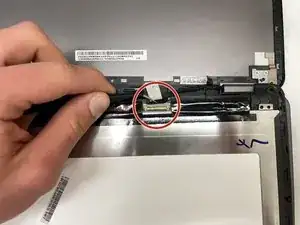

На нижней части экрана отключите соединение экрана.

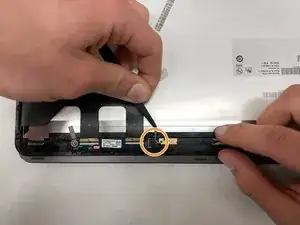

Отсоедините кабель нижней печатной платы.
Отделите провода от корпуса и извлеките экран.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
