Замена Wi‑Fi модуля Asus ZenBook Flip UX360C
Модуль Wi‑Fi позволяет устройству подключаться к интернету по беспроводной сети и является важной частью устройства.
Шаг 1
Удалите все десять винтов T5 на задней крышке по краям.
Удалите два винта Phillips #1, расположенные под резиновыми ножками у экрана.
Шаг 2
Используйте металлическую лопатку, чтобы аккуратно отслоить клавиатуру от корпуса компьютера.
Не снимайте клавиатуру полностью — она подключена двумя ленточными кабелями к материнской плате.
Поднимите клавиатуру слегка и используйте пластиковую лопатку, чтобы разблокировать два ZIF‑разъёма и освободить каждый ленточный кабель.
Снимите клавиатуру.
Шаг 3
Используя отвёртку Phillips #1, открутите все винты длиной 5 мм.
Шаг 4
Используйте пластиковый инструмент для раскрытия или нейлоновую лопатку, чтобы отвести соединения дисплея от материнской платы.
Шаг 5
Отсоедините аккумулятор от материнской платы.
Использование металлической лопатки может повредить устройство или причинить вред пользователю, особенно рядом с аккумулятором! Для этого шага используйте антистатический инструмент.
Шаг 6
Снимите чёрную пенку над винтом на плате ввода/вывода.
Удалите винт Phillips #1 длиной 5 мм.
Использование металлической лопатки может повредить устройство или причинить вред пользователю, особенно рядом с аккумулятором! Для этого шага используйте антистатический инструмент.
Шаг 7
Оттяните плату ввода/вывода от микросхемы, чтобы отсоединить её.
Снимите плату ввода/вывода и материнскую плату.
Шаг 8

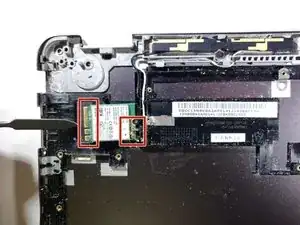

Используйте металлическую лопатку, чтобы отсоединить контакты микросхемы.

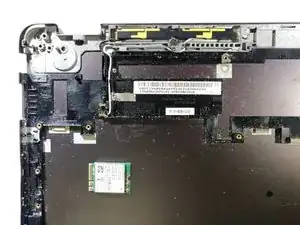

Аккуратно потяните микросхему вверх и влево, чтобы извлечь её из устройства.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
