Замена ЖК-дисплея Toshiba Satellite P105-S6024

Ноутбуки

Распространенная проблема с данной моделью Toshiba Satellite заключается в том, что экран начинает выходить из строя. Со временем появляются знаменитые сплошные цветные линии, и вскоре экран становится нечитаемым. В моем случае половина экрана была непригодна для использования.

Этот ремонт требует довольно деликатного подхода. Необходимо удалить всего 8 винтов, а также много ленты и мелких разъемов. Я потратил около часа на выполнение этого ремонта, но уверен, что он может быть завершен как минимум за половину этого времени.

Шаг 1

Перед тем как что-либо делать, убедитесь, что адаптер питания отключен, а батарея извлечена из ноутбука.

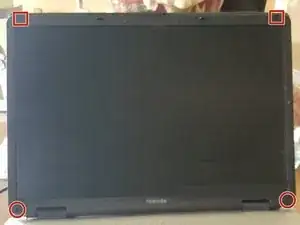

На пластиковом ободе вокруг экрана будет 4 резиновых заглушки: 2 квадратные и 2 круговые. Вам нужно будет вытащить их или каким-то образом удалить. Они маленькие, поэтому отложите их в сторону, чтобы позже было удобно найти.

Заглушки удерживаются в своих местах за счет клея. Если при сборке они не держатся в местах установки, прикрепите маленькое количество клея для их фиксации.

Прямо за заглушками будут 4 винта с крестообразным шлицем, крепящих обод к экрану. Их можно удалить с помощью отвертки Phillips #00. Как и заглушки, положите их в безопасное место, чтобы позже их было легко найти.

Шаг 2

ОСТОРОЖНО снимите обод. Я использовал маленькую плоскую отвертку из набора для ремонта очков. Сначала я осторожно приподнял углы обода, чтобы ослабить их, затем медленно обошел вокруг, аккуратно тянув и вынимая обод из пластиковых замков.

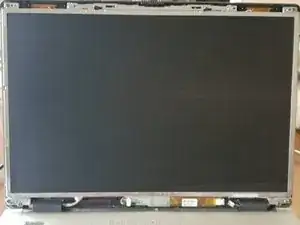

После того как обод будет снят, на каждой стороне экрана, рядом с краями, будет по 4 винта с крестообразным шлицем (на этом изображении показана только одна сторона). Как и раньше, используйте отвертку Phillips #00 для их удаления.

Шаг 3

На этом этапе сборка экрана будет свободно перемещаться. Осторожно вытащите её и положите на клавиатуру.

Вы можете уложить ткань на клавиатуру для дополнительной защиты экрана и клавиатуры.

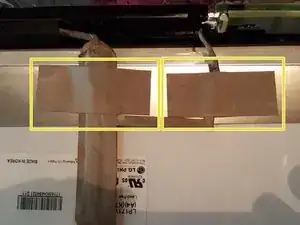

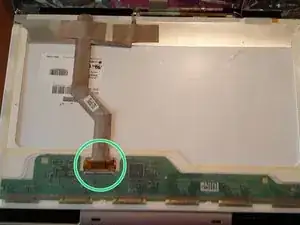

В нижнем правом углу экрана будет разъем, который зафиксирован прозрачной лентой. Удалите ленту, аккуратно вытяните кабель из разъема и отложите его в сторону.

Вам может быть полезно завернуть ленту (как показано на третьем изображении), чтобы она не прилипла к другим местам.

Шаг 4

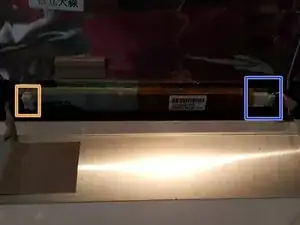

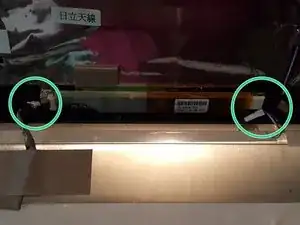

В верхней части экрана, рядом с
