Замена дисплея Toshiba Satellite P55W-C5200X
Если на вашем Toshiba Satellite P55W-C5200X появляются белые пятна и цветные линии, слышится гул или происходят случайные выключения, значит дисплей уже не функционирует корректно. Это может быть связано с LED-матрицей, неисправной люминесцентной лампой подсветки и/или адаптером питания. Наилучший вариант — заменить узел дисплея до того, как проблемы усугубятся.
Шаг 1
Отверткой Phillips #00 отвинтите десять винтов 4,0 мм, расположенных на нижней части ноутбука.
Шаг 2
Пластиковой нейлоновой лопаткой отожмите заднюю крышку по кромке.
Продолжайте отжимать по краю задней крышки, пока она не будет готова к снятию.
Шаг 3
С помощью отвертки JIS #000 снимите четыре винта 6,0 мм, фиксирующие аккумулятор.
Шаг 4

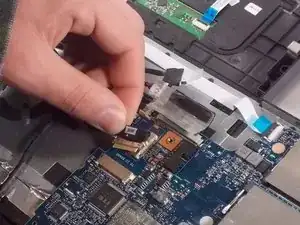

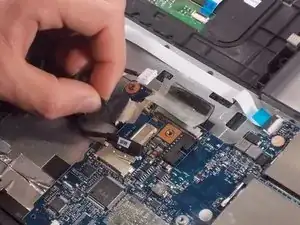

Отключите кабель аккумулятора от материнской платы, осторожно потянув за черный провод в точке, ближайшей к белой защелке.
Шаг 5
Осторожно извлеките аккумулятор из устройства.
Шаг 6

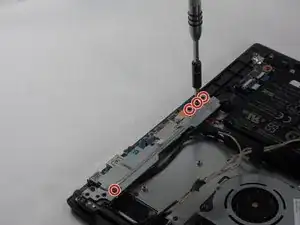

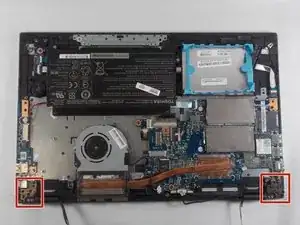

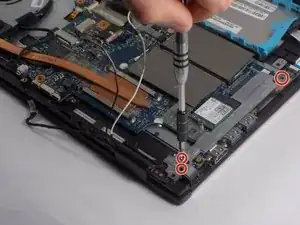

Отверткой Phillips #00 отвинтите шесть винтов 5,0 мм, которые удерживают металлические скобы с обеих сторон.

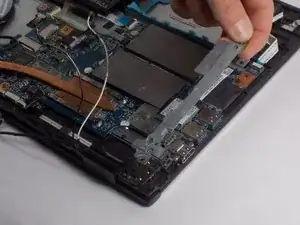

Осторожно удалите обе металлические скобы.
Шаг 7

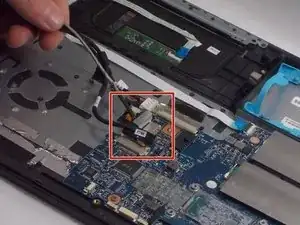

Снимите три провода, подключенные к материнской плате.
Шаг 8

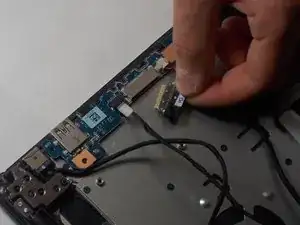

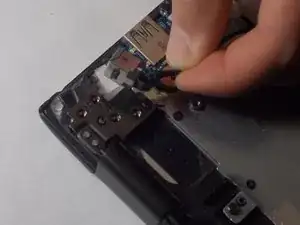

С другой стороны извлеките четыре оставшихся провода из их разъемов.
Шаг 9

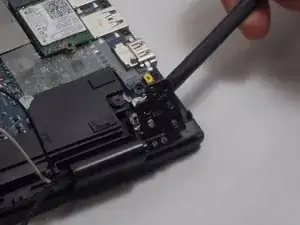

Поднимите два набора металлических скоб вверх, по одной в каждом углу.
В зависимости от усилия, необходимого на вашем устройстве, может потребоваться использование лопатки.
Шаг 10

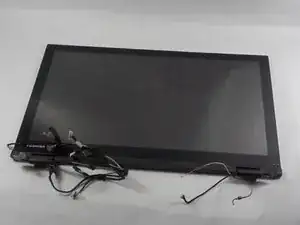

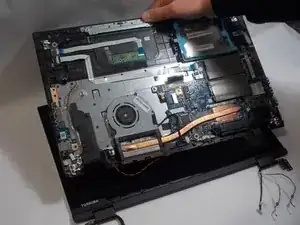

Осторожно отведите устройство от узла дисплея.
Следите за проводами, подключенными к экрану, чтобы они ни за что не зацепились.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
