Замена узла экрана Toshiba Satellite S55t-C5225

Выключите компьютер и отключите все кабели

Переверните компьютер так, чтобы нижняя часть была обращена вверх.

Удалите два винта Phillips #0 длиной 7,0 мм, удерживающих батарею на месте.

Осторожно извлеките батарею, поддев пластиковой лопаткой между батареей и задней крышкой.

Снимите одиннадцать винтов Phillips #0 длиной 7,0 мм, фиксирующих заднюю крышку.

Заставьте кончик пластиковой лопатки войти между задней крышкой и металлической рамой.

Поверните пластиковый инструмент, зажатый между ними, чтобы освободить фиксирующие защёлки от рамы.

Повторите эти действия по периметру ноутбука, чтобы освободить все защёлки.

Когда все защёлки будут освобождены, потяните крышку вверх, чтобы снять её.

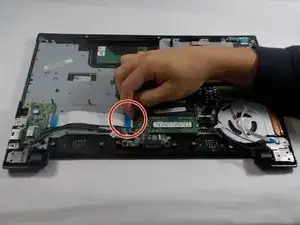

Отключите шлейф кнопки питания, отогнув белую пластиковую защёлку, которая соединяет его с материнской платой.

Вытяните ленточный провод из пластиковой защёлки.

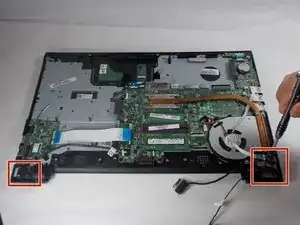

Снимите четыре винта Phillips #0 длиной 10,0 мм, которые крепят динамики.

Проследите черный провод, который соединяет динамики с материнской платой.

Вытяните провод из разъёма, чтобы отключить динамики от материнской платы.

Поднимите динамики из посадочного места и снимите их.

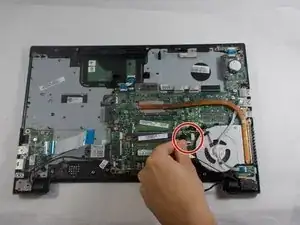

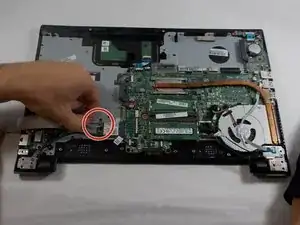

Отключите LAN-кабель от разъёма питания материнской платы. Поднимите белую защёлку, удерживающую его, затем вытяните провод.

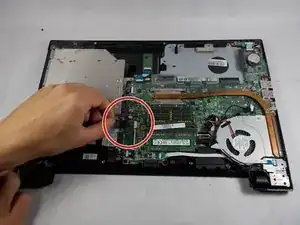

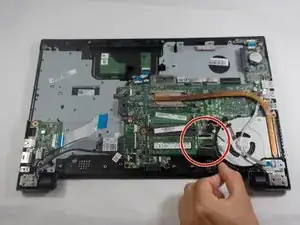

Отключите два кабеля, соединяющие узел экрана с модулем Wi‑Fi.

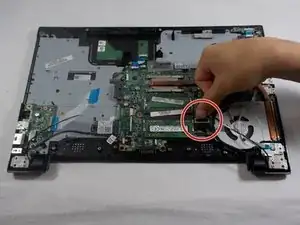

Отключите все оставшиеся кабели, соединяющие узел экрана с материнской платой.

Отключите все оставшиеся кабели, соединяющие узел экрана с материнской платой.

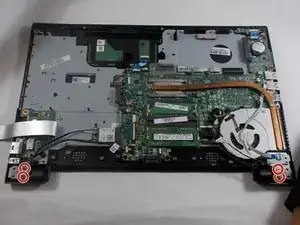

Снимите по четыре винта Phillips #0 длиной 7,0 мм с обоих концов ноутбука, которые прикрепляют узел экрана к корпусу.

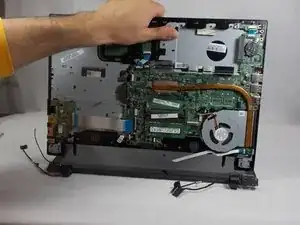

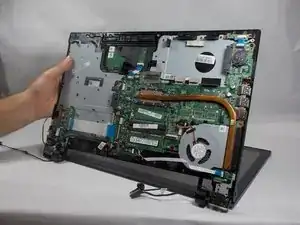

Медленно откройте ноутбук, удерживая его нижней частью вверх. Начните отделять нижнюю часть корпуса от креплений узла экрана.

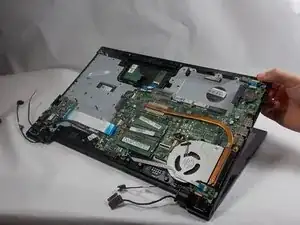

Снимите узел экрана.
