Замена дисплея Toshiba Satellite C875-S7304
Используйте это руководство, чтобы заменить неисправный или повреждённый дисплей на ноутбуке Toshiba Satellite C875-S7304.
Дисплей — это аппаратная часть, которая отображает визуальную информацию при работе с компьютером. Если вы заметили проблемы с изображением на экране или стекло треснуло из-за падения, дисплей необходимо заменить.
Перед началом работы ознакомьтесь со страницей устранения неполадок. Некоторые проблемы могут быть решены настройкой экрана или обновлением программного обеспечения.
Перед снятием дисплея обязательно отключите ноутбук от всех внешних источников питания и полностью выключите его.
Шаг 1
Выключите устройство и отключите блок питания от розетки.
Аккуратно переверните устройство лицевой стороной вниз, установив его на ровную поверхность, так чтобы батарея была обращена к вам.
Два рычага извлечения расположены с правой и левой стороны отсека батареи.
Шаг 2
Сдвиньте правый рычаг вправо, чтобы зафиксировать его на месте.
Шаг 3
Сдвиньте левый рычаг влево. Продолжайте нажимать на него, поскольку, в отличие от правого, он не фиксируется.
Шаг 4
Двумя руками продолжайте нажимать на левый рычаг и ухватитесь за выемку по центру между правым и левым рычагами.
Тяните за центральную выемку на себя — батарея начнёт выходить из устройства.
Шаг 5
Осторожно извлеките батарею двумя руками.
Шаг 6

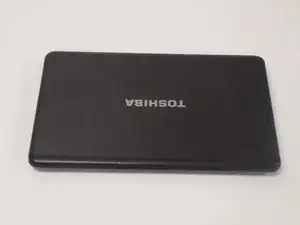

Аккуратно переверните устройство обратно, чтобы логотип «TOSHIBA» смотрел от вас.

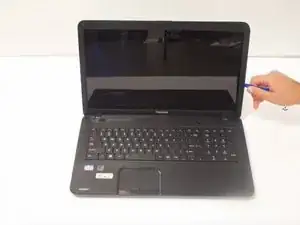

Откройте крышку ноутбука, чтобы открылся экран.
Шаг 7

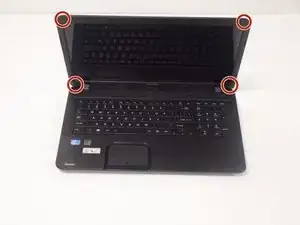

Используйте лопатку, чтобы снять заглушки винтов, а затем выкрутите винты отвёрткой Phillips #1.
Шаг 8

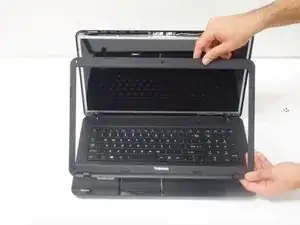

Используя инструмент iFixit для вскрытия, аккуратно снимите пластиковую рамку с дисплея.
Шаг 9

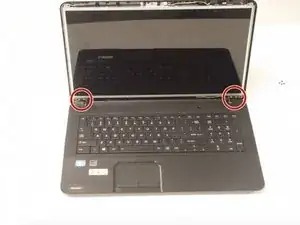

Выкрутите два винта с каждой петли с обеих сторон, используя отвёртку Phillips #1.
На каждой петле по два винта.
Шаг 10

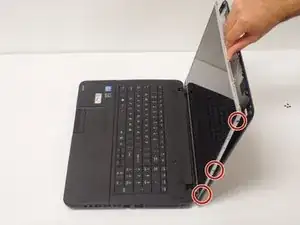

Поверните ноутбук так, чтобы боковая сторона была обращена к вам.
Выкрутите три винта с каждой стороны дисплея, используя отвёртку Phillips #1.
Всего на этом шаге будет выкручено шесть винтов (по три на каждой боковой стороне).
Шаг 11
Переверните дисплей, чтобы открылась проводка на обратной стороне.
Шаг 12

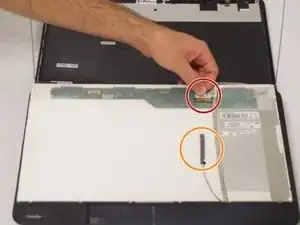

Аккуратно ослабьте скользящую скобу и отсоедините кабель.
Если вы планируете использовать ту же веб-камеру, отключите её с тыльной стороны дисплея.
Шаг 13

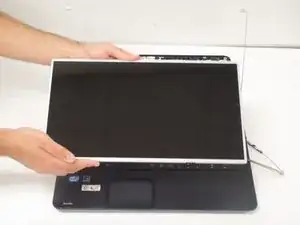

После полного отключения дисплея аккуратно извлеките его из устройства.
Завершение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
