Замена материнской платы Toshiba Satellite C875-S7304
Используйте это руководство для замены неисправной или вышедшей из строя материнской платы в вашем Toshiba Satellite C875-S7304.
Материнская плата — это печатная плата и основа работоспособного ноутбука. Если вы заметили, что устройство внезапно перестало работать, вероятной причиной является неисправная или вышедшая из строя материнская плата.
Рабочая материнская плата обеспечивает обмен данными между компонентами ноутбука. Повреждённая материнская плата может привести к повреждению других компонентов и нарушить работу ноутбука. Диагностика материнской платы часто самая сложная, так как необходимо исключить все другие аппаратные компоненты, подключённые к ней. Если вы заметили множественные неисправности компонентов, медленную загрузку или невозможность распознать подключенные флеш‑накопители, возможно, имеет смысл заменить материнскую плату.
Перед началом замены материнской платы отключите ноутбук от внешнего источника питания и полностью выключите устройство.
Шаг 1
Выключите питание и отключите зарядное устройство от устройства.

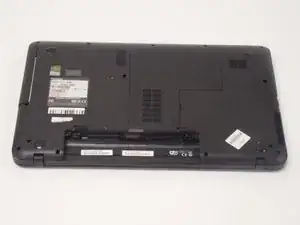

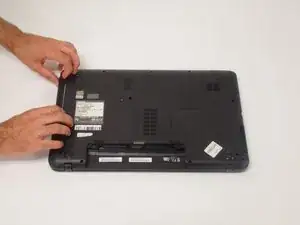

Осторожно переверните устройство так, чтобы оно лежало на плоской поверхности, а батарея была обращена к вам.
Два фиксирующих выключателя расположены справа и слева от отсека для батареи.
Шаг 2
Сдвиньте правый переключатель дальше вправо, чтобы зафиксировать его.
Шаг 3
Сдвиньте переключатель влево. Продолжайте нажимать на переключатель, так как в отличие от правого, он не зафиксируется автоматически.
Шаг 4
Держите оба переключателя и захватите центральный вырез, расположенный между правым и левым переключателями.
Потяните центральный вырез на себя — вы увидите, как батарея начнёт выталкиваться.
Шаг 5
Осторожно извлеките батарею, используя обе руки.
Шаг 6

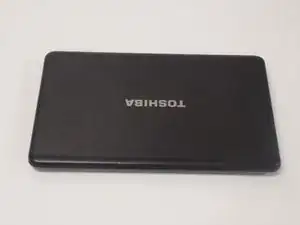

Осторожно переверните устройство обратно так, чтобы логотип TOSHIBA был обращён от вас.

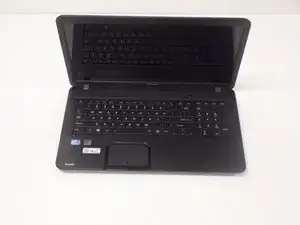

Откройте ноутбук, чтобы получить доступ к клавиатуре.
Шаг 7

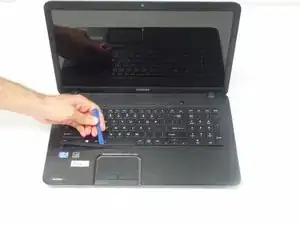

С помощью инструмента для открытия iFixit аккуратно снимите чёрную пластиковую планку под клавиатурой.
Шаг 8

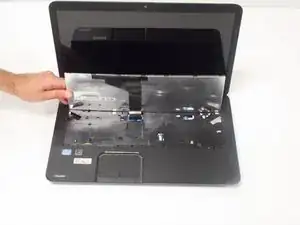

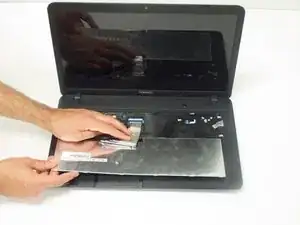

Подденьте клавиатуру и приподнимите её от корпуса.
Отключите ленточный кабель под клавиатурой.
Шаг 9

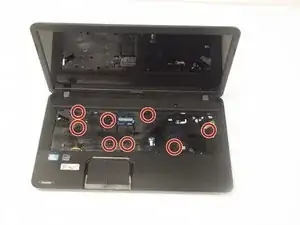

Используйте отвертку Phillips #1, чтобы удалить все восемь винтов под клавиатурой.
Шаг 10
Закройте устройство и осторожно переверните его снова.
Шаг 11

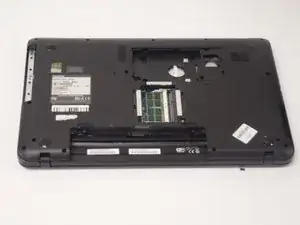

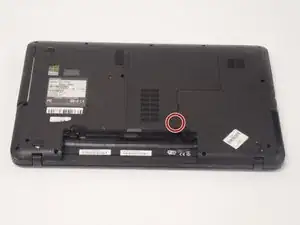

Используйте отвертку Phillips #1, чтобы отвинтить один винт 7.0 мм на панели жёсткого диска/оперативной памяти и снимите панель.

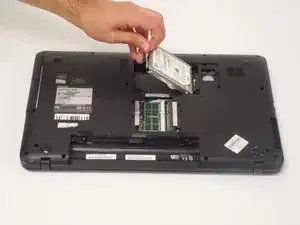

Сдвиньте жёсткий диск вбок, а затем поднимите его вверх, используя прозрачную язычок.
Вы не сможете полностью вынуть винт из панели. Просто отвинтите его до ослабления.
Шаг 12

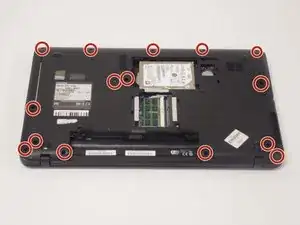

Используйте отвертку Phillips #1, чтобы удалить все 15 винтов, удерживающих нижнюю панель.
Шаг 13

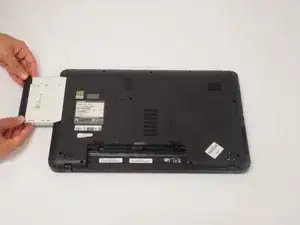

Возьмитесь за оптический привод по обеим сторонам.
Вытяните привод из корпуса по направлению вбок.
Шаг 14

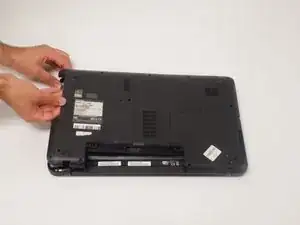

Осторожно подденьте и приподнимите всю нижнюю панель, подтягивая её вверх, чтобы снять с корпуса.
Шаг 15

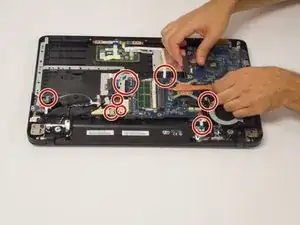

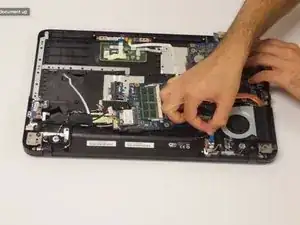

Отключите все кабели от материнской платы и осторожно подденьте её, убедившись, что никакие ленты или провода не остались подключёнными.
Шаг 16

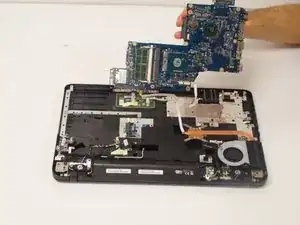

Осторожно извлеките материнскую плату из корпуса. Теперь вы готовы установить новую материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
