Замена клавиатуры Toshiba Satellite P55W-C5200X
Если клавиатура Toshiba Satellite P55W-C5200X не реагирует, возможно, пришло время её заменить. Клавиатуры могут переставать работать из‑за накопления грязи или других веществ в клавишах. Если это не помогает, проблема может быть серьёзнее и потребует полной замены самой клавиатуры.
Инструменты, необходимые для доступа к клавиатуре, перечислены ниже. Это операция с низким риском; единственное требование по технике безопасности — убедиться, что устройство выключено перед началом работы, и держаться подальше от жидкостей при ремонте.
Это руководство покажет пользователям Toshiba Satellite P55W-C5200X, как заменить неисправную клавиатуру.
Шаг 1
Используйте крестовую отвёртку Phillips #00, чтобы выкрутить десять винтов 4,0 мм, расположенных на нижней части ноутбука.
Шаг 2
Используйте чёрный нейлоновый лопаточный инструмент, чтобы поддеть заднюю крышку по кромкам.
Продолжайте поддевать по краю задней крышки, пока она не будет готова к снятию.
Шаг 3
Снимите четыре винта 6,0 мм, удерживающие аккумулятор, с помощью отвертки JIS #000.
Шаг 4
Отключите кабель аккумулятора от материнской платы, аккуратно потянув за чёрный провод в точке, ближайшей к белой защёлке.
Шаг 5
Аккуратно извлеките аккумулятор из устройства.
Шаг 6
В этой модели устройства установлены две планки оперативной памяти.
Каждая планка памяти удерживается двумя металлическими защёлками. Аккуратно отведите металлические защёлки в стороны одновременно с обеих сторон.
Извлеките планки памяти.
Шаг 7

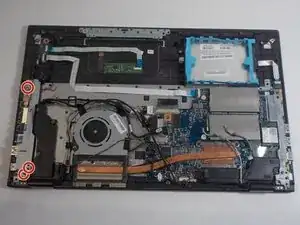

Снимите два винта 4,0 мм с помощью крестовой отвёртки Phillips #00.
Снимите четыре винта 2,0 мм с помощью крестовой отвёртки Phillips #0.
Шаг 8
Отключите кабель вентилятора от материнской платы, аккуратно потянув за чёрный провод в точке, ближайшей к белой защёлке.
Шаг 9
Аккуратно извлеките вентилятор из устройства.
Шаг 10
После удаления вентилятора, памяти и аккумулятора извлеките материнскую плату.

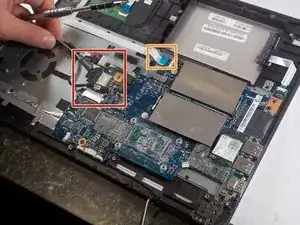

Отсоедините три соединительных провода.
Также извлеките белый ленточный кабель с синим кончиком.
Шаг 11

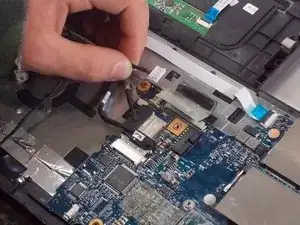

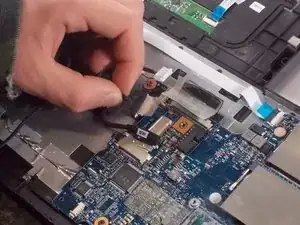

Сначала снимите три провода, подключённые к материнской плате.
Шаг 12

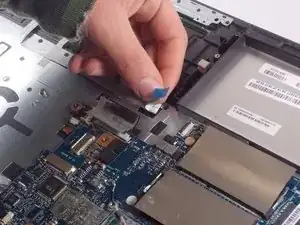

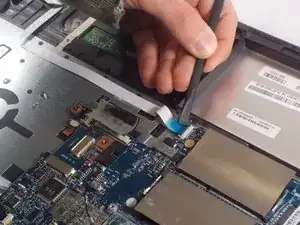

Снимите ленточный кабель, используя чёрный нейлоновый лопаточный инструмент, чтобы не порвать кабель.
Шаг 13

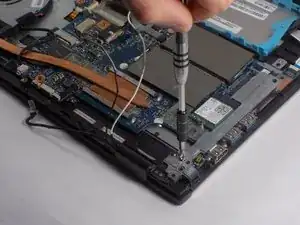

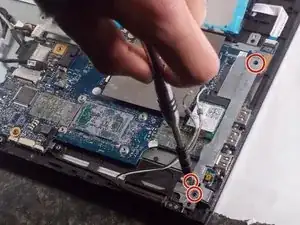

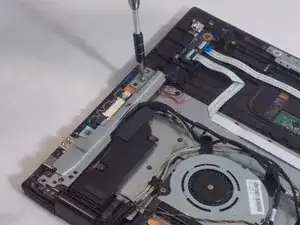

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта 5,0 мм, удерживающие металлическую скобу.

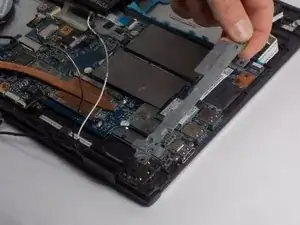

Аккуратно снимите металлическую скобу.
Шаг 14

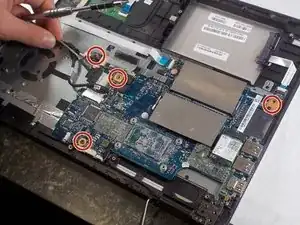

Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта 8,0 мм, удерживающие материнскую плату.

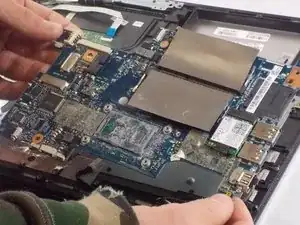

После удаления всех винтов аккуратно извлеките материнскую плату.
Шаг 15
Как и в шаге 4, есть металлическая скоба, которую нужно снять, чтобы добраться до некоторых портов.
Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта 5,0 мм, удерживающие металлическую пластину.

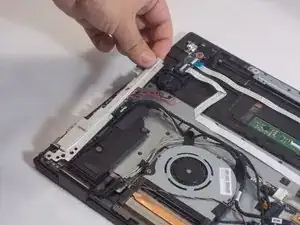

Аккуратно снимите металлическую скобу, закрывающую порты под ней.
Шаг 16

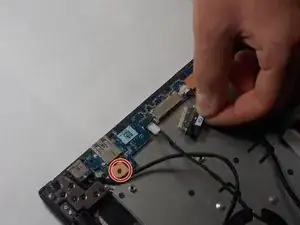

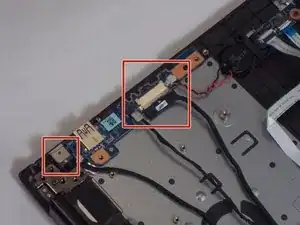

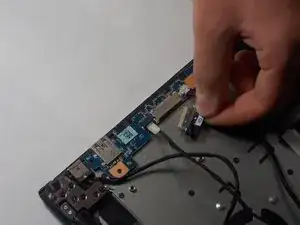

После доступа к портам отсоедините четыре соединительных провода от самих портов.
Будьте аккуратны при снятии этих четырёх проводов.
Шаг 17

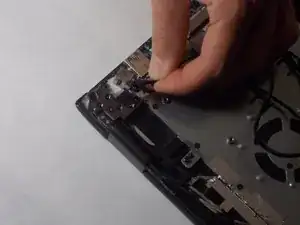

После отсоединения соединительных проводов выкрутите винт 8,0 мм, крепящий USB‑порты, с помощью крестовой отвёртки Phillips #00.

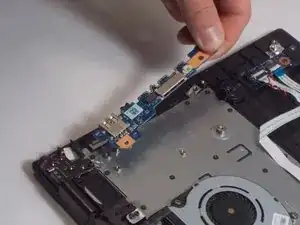

Аккуратно извлеките USB‑порты.
Шаг 18

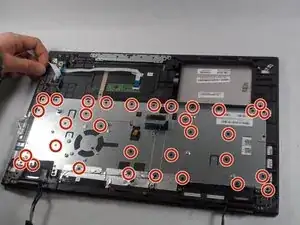

Снимите тридцать три винта 1,0 мм с помощью крестовой отвёртки Phillips #000.

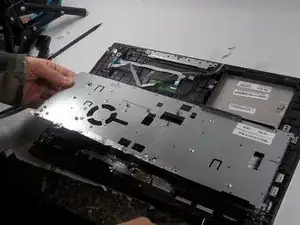

Аккуратно снимите металлическую крышку.
Шаг 19

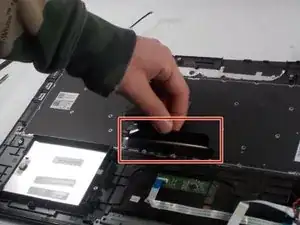

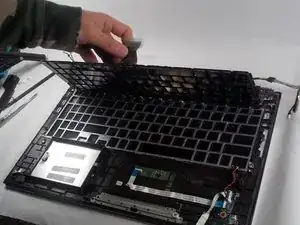

Аккуратно потяните за язычок, чтобы приподнять клавиатуру от устройства.
Наконец, снимите клавиатуру.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
