Замена платы ноутбука Toshiba Satellite L455-S5975

Перед ремонтом ноутбука выключите систему, при необходимости отключите зарядное устройство и снимите аккумулятор.

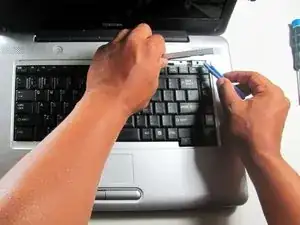

Используйте плоскую кромку пластикового инструмента для вскрытия, чтобы поддеть узкую пластиковую накладку над клавиатурой.

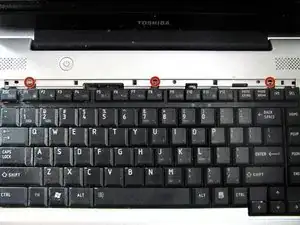

Удалите три винта 3 мм крестовой отверткой Phillips #00.

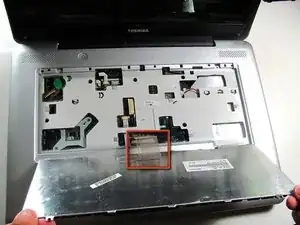

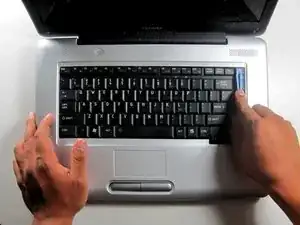

Поднимите клавиатуру от верхней стороны ноутбука.

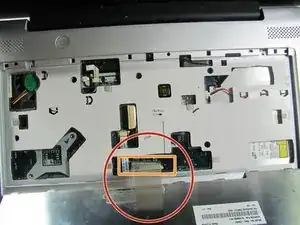

Не тяните клавиатуру слишком сильно. Она все ещё подключена хрупким ленточным кабелем (показан в красном квадрате).

Отключите кабель клавиатуры, который всё ещё прикреплён к клавиатуре.

Отщёлкните фиксатор.

С помощью рук вытащите разъём клавиатуры, не поднимая его вверх.

Переверните ноутбук, чтобы получить доступ к аккумулятору.

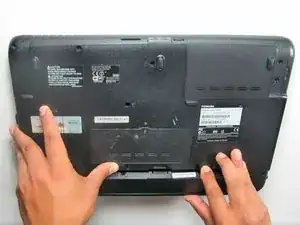

Снимите аккумулятор, раздвинув пальцы в разные стороны и одновременно поднимая язычок вверх.

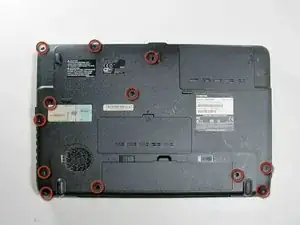

Удалите двенадцать винтов 10 мм крестовой отверткой Phillips #00.

Снимите крышку над жёстким диском (в верхнем правом углу на фото) и снимите четыре винта 10 мм, расположенные в четырёх углах.

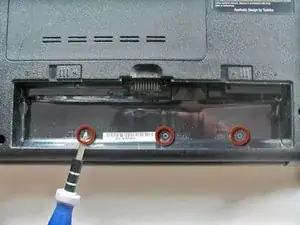

Удалите три винта 4 мм крестовой отверткой Phillips #00.

Переверните ноутбук так, чтобы он оказался в нормальном положении.

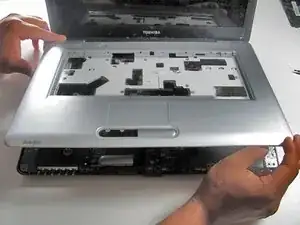

Поднимите серый пластиковый корпус и отсоедините все провода, прикреплённые к корпусу.

Удалите пять винтов 10 мм, рядом с каждым из которых находится маркировка 'F10'.

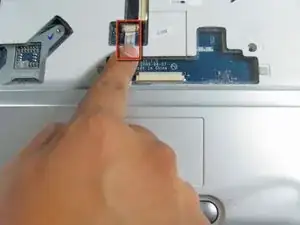

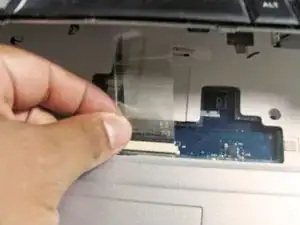

Отсоедините тонкий плоский провод, соединяющий тачпад с материнской платой, потянув его прямо наружу.

Отсоедините тонкий красный провод со правой стороны материнской платы.

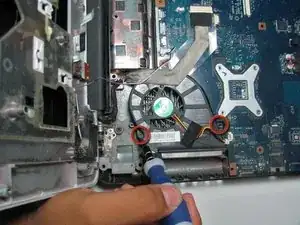

Удалите два винта 6 мм крестовой отверткой Phillips #00.

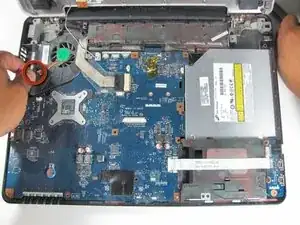

Отсоедините красный и жёлтый провода, соединяющие вентилятор с материнской платой, потянув провода прямо наружу.

Снимите вентилятор.

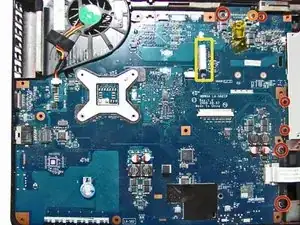

Удалите следующие элементы крестовой отверткой Phillips #00:

Шесть винтов 7 мм с крестообразной шляпкой

Один винт 5 мм с крестообразной шляпкой

Снимите защёлку экрана LCD

Красный провод соединяет материнскую плату с компьютером, отсоедините провод, потянув его прямо наружу.

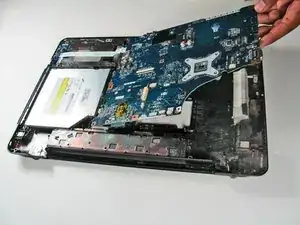

После того как все винты будут удалены, поднимите материнскую плату вверх и отведите её от разъёмов для наушников, расположенных в передней части ноутбука.
