Замена карты WiFi на Toshiba Satellite L455-S5975
Этот гид полезен, когда вам необходимо заменить карту WiFi из-за её неисправности. В этом руководстве вы снимете крышку WiFi, чтобы получить доступ к карте и затем заменить её.
Примечание: При установке новой карты WiFi убедитесь, что черный провод подключен справа, где имеется небольшая буква “B”, а белый - с противоположной стороны.
Шаг 1

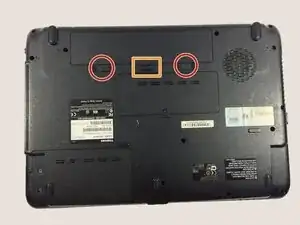

Переверните ноутбук вверх дном.
Выдвиньте защелки (указаны красным) наружу.
Поднимите батарею за выемку (указанную оранжевым), чтобы снять её.
Шаг 2

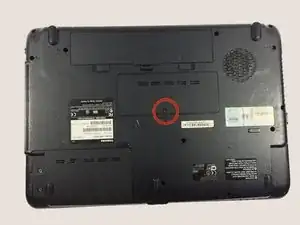

С помощью отвертки Phillips #00 отвинтите единственный винт длиной 7 мм (указан красным).

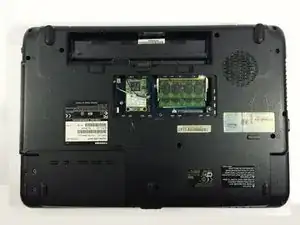

Снимите пластиковое покрытие, где был удален винт, с помощью предоставленного инструмента для открытия.
Шаг 3

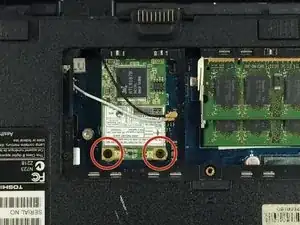

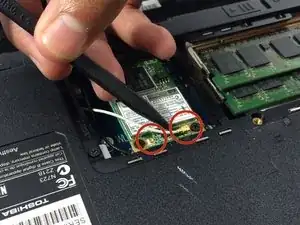

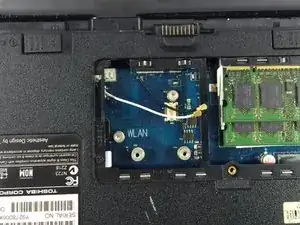

Отсоедините черные и белые кабели, проколов тонким инструментом для снятия статического электричества или угловыми пинцетами под металлической шейкой разъема (как можно ближе к контакту) и поднимите прямо вверх от платы.
Шаг 4

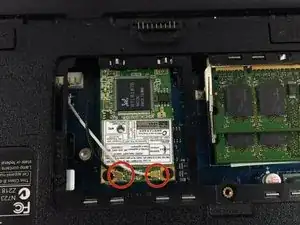

Удалите два винта по 6 мм на дне карты Wi-Fi (указаны красным) с помощью отвертки Phillips #00. Сохраните и храните винты в безопасном месте.
Шаг 5

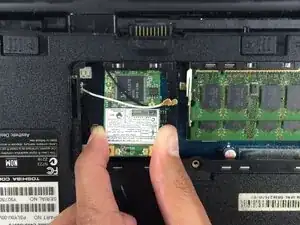

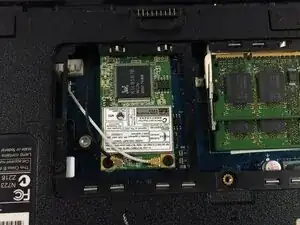

Осторожно извлеките карту Wi-Fi из ноутбука.
Заключение
Примечание: При установке новой карты WiFi убедитесь, что черный провод подключен справа, где имеется небольшая буква “B”, а белый - с противоположной стороны.
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
