Замена вентилятора Toshiba Satellite A205-S4577

Найдите два фиксатора, указанных на фото.

Сдвиньте правый фиксатор (обозначен «1») вправо. Он останется в открытом положении.

Сдвиньте левый фиксатор (обозначен «2») влево и удерживайте его в этом положении.

Удерживая левый фиксатор, вставьте палец в выемку рядом с батареей и извлеките батарею.

Открутите четыре винта, показанные на фотографиях, с помощью отвёртки Phillips 00. Слева направо: 6 мм, потайная головка, 3 мм, плоская головка, 6 мм, потайная головка, 6 мм, потайная головка.

Возьмитесь руками за крышку динамика у края, ближайшего к экрану.

Подденьте крышку динамика вверх.

Снимите крышку динамика. Внешний вид ноутбука после снятия крышки будет соответствовать изображению на фото.

Открутите два винта с плоской головкой длиной 4 мм, указанные на фото.

Осторожно приподнимите клавиатуру и продвиньте её вперёд, в сторону экрана, пока выступы не выйдут из пазов корпуса.

Когда все выступы освободятся, медленно поднимайте нижнюю часть клавиатуры, удерживая верхнюю часть наклонённой вниз. Продолжайте аккуратно поворачивать клавиатуру, пока не получите доступ к ленточному кабелю, соединённому с компьютером.

Ленточный кабель необходимо отключить, чтобы снять клавиатуру.

Используя пластиковую лопатку или кончик отвёртки, аккуратно надавите вверх на два чёрных фиксатора, которые закрепляют соединение.

Когда чёрная пластиковая перемычка вдоль кабеля выйдет из паза, медленно и осторожно извлеките ленточный кабель.

Теперь можно приподнять и снять клавиатуру.

Найдите серый провод справа.

Отсоедините белый разъём, аккуратно разъединяя обе части разъёма.

Слева найдите чёрный и белый провода с золотистыми наконечниками.

Подтяните провода вверх, чтобы отсоединить их.

Найдите толстый бежёвый шнур слева.

Сдвиньте бежёвый шнур, как показано на изображении, чтобы отсоединить его.

Справа найдите толстый чёрный провод с белым прямоугольным концом.

Подтяните его вверх, чтобы отсоединить.

Открутите четыре винта с потайной головкой длиной 8 мм, расположенные в правом верхнем (2) и левом верхнем (2) углах передней панели. Используйте отвёртку Phillips 00.

После того как все провода отсоединены, а винты удалены, приподнимите экран, чтобы снять его.

Найдите винты, показанные на изображении.

Открутите четырнадцать винтов с потайной головкой длиной 6 мм при помощи отвёртки Phillips 00.

Приподнимите переднюю панель, чтобы снять её.

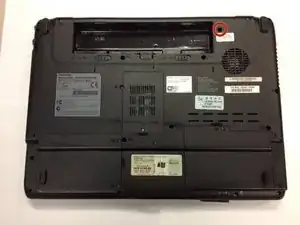

Найдите винт с плоской головкой длиной 6 мм в правом верхнем углу нижней части ноутбука.

Открутите этот винт с помощью отвёртки Phillips 00.

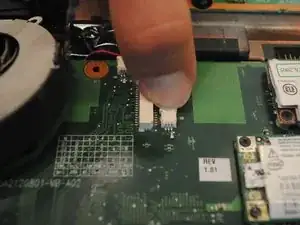

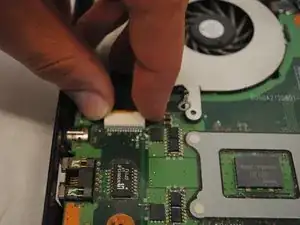

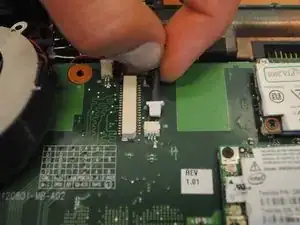

Найдите и снимите белый разъём шириной 0,75 дюйма.

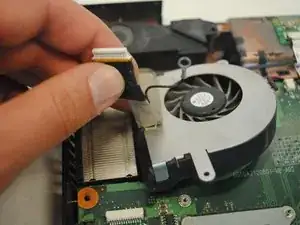

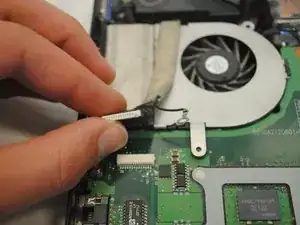

Найдите и снимите меньший белый разъём (справа) и изоленту, удерживающую его.

Снимите изоляцию, которая закрывает вентилятор.

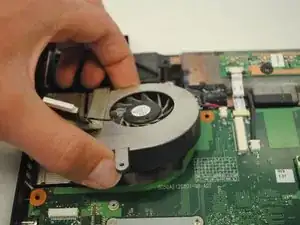

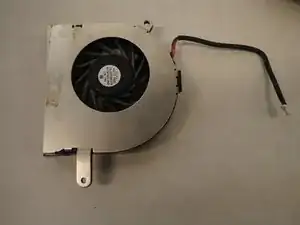

Извлеките вентилятор.
