Замена радиатора и вентилятора Lenovo ThinkPad T400s

Отверните винт Phillips №0 длиной 6 мм.

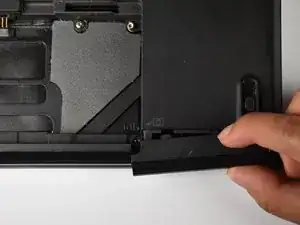

Поднимите заднюю крышку, закрывающую слоты оперативной памяти.

Сдвиньте защёлку аккумулятора влево, чтобы разблокировать его.

Удерживая защёлку в разблокированном положении, извлеките аккумулятор.

Снимите три винта Phillips №0 длиной 6 мм на задней панели.

Эти винты отмечены рядом с ними символом клавиатуры.

Переверните компьютер и откройте крышку.

Застопорьте небольшой металлический лопаточный инструмент между подставкой для ладоней и клавиатурой.

Поднимите клавиатуру, но будьте осторожны, не снимайте её полностью.

Не поднимайте клавиатуру слишком быстро, сначала нужно отсоединить шлейф.

Подденьте маленьким пластиковым инструментом под медную полосу и откиньте назад.

Снимите клавиатуру для замены.

Снимите 7 винтов Phillips №0 длиной 4 мм.

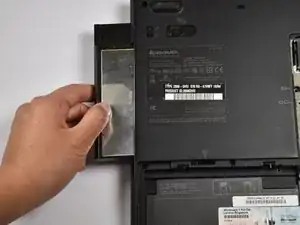

Снимите крышку SSD/HDD в правом нижнем углу ноутбука.

Снимите девять винтов Phillips №0 длиной 6 мм на задней панели.

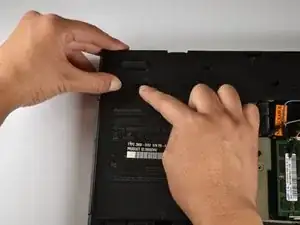

Поднимите кнопку разблокировки вверх, одновременно сдвигая влево подпружиненную защёлку.

Не пугайтесь, если потребуется некоторое усилие.

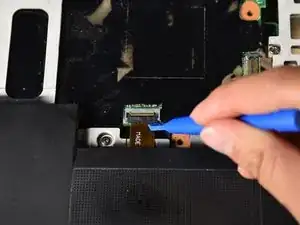

Используйте пластиковый инструмент для открытия, чтобы приподнять чёрную защёлку и отсоединить разъём подставки для ладоней.

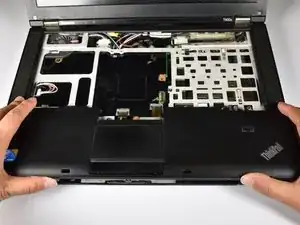

Снимите подставку для ладоней, приподнимая сторону, ближайшую к вам.

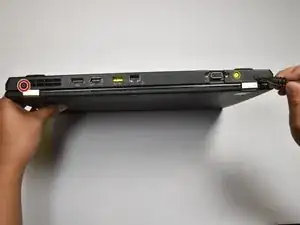

Поверните ноутбук на 90 градусов против часовой стрелки.

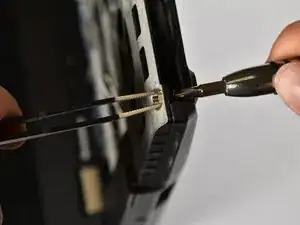

Удалите защитный винт в нижнем углу ноутбука, удерживая золотую крышку пинцетом и отвинчивая крестовой отверткой винт другой рукой.

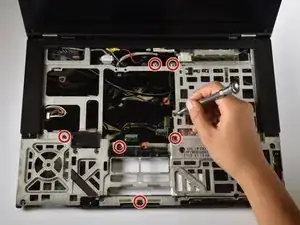

Переверните компьютер и откройте крышку. Отверните семь винтов Phillips №0 длиной 4 мм.

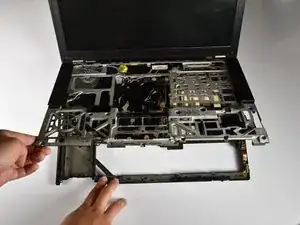

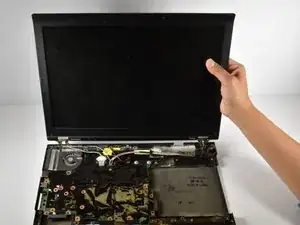

Поднимите рамку за передний край и потяните на себя, чтобы снять её.

Снимите два винта Phillips №0 длиной 6,5 мм с задней стороны ноутбука, чтобы отделить экран.

Опустите экран лицевой стороной к себе и положите его плоско за ноутбуком.

Экран останется подключён к основанию проводами.

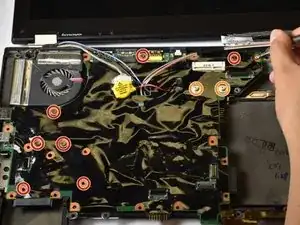

Снимите восемь винтов Phillips №0 длиной 3 мм.

Снимите два винта Phillips №0 длиной 6 мм.

Плата всё ещё будет подключена цветными проводами.

Наклоните плату вверх, чтобы получить доступ к радиатору и вентилятору.

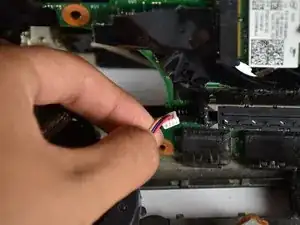

Отсоедините белый разъём для снятия.
