Замена ЖК-дисплея Huawei MateBook D 15 (2020)

Ноутбуки

В данном руководстве показано, как заменить ЖК-дисплей в Huawei Matebook D 15.

Для безопасности пользователей батарея удаляется в ходе этого руководства, устраняя риск удара током.

Устройство, использованное в изображениях данного руководства, имеет косметические повреждения, включая отсутствие большей части рамки экрана. Ваше устройство может немного отличаться от показанного на изображениях.

Шаг 1

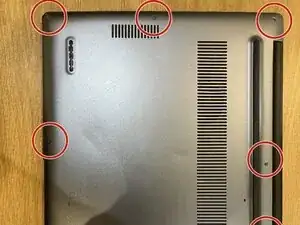

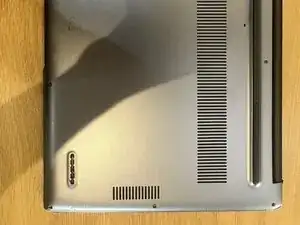

Удалите 10 винтов P5, крепящих корпус.

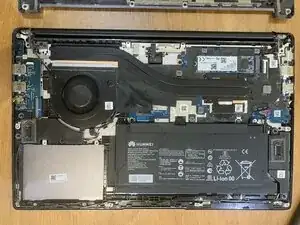

Используйте лопатку, чтобы приподнять края корпуса, освободив пластиковые защелки, удерживающие основание на месте.

Шаг 2

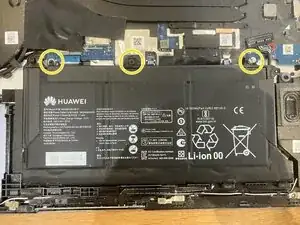

Удалите 3 винта PH00, удерживающие батарею на месте.

Сдвиньте батарею вперед и поднимите ее из гнезда.

Не удаляйте батарею пока, так как она все еще подключена к материнской плате.

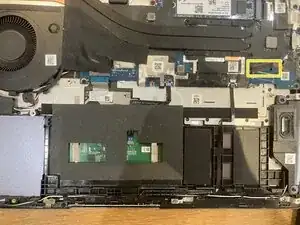

Отсоедините разъем батареи от гнезда.

Удалите батарею.

При сборке помните, что повторная установка кабеля батареи в гнездо требует движения по направлению к материнской плате.

Шаг 3

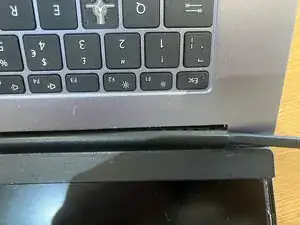

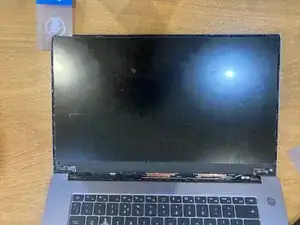

Используя лопатку или инструмент для подъема, отделите рамку экрана от корпуса.

Рамка изготовлена из тонкого пластика, на который не следует оказывать чрезмерное усилие. Будьте осторожны на этом этапе.

Отделите рамку от корпуса петли и удалите ее.

Шаг 4

Вставьте инструмент для подъема с каждой стороны ЖК-дисплея и сдвиньте вниз к клавиатуре.

Повторите для противоположной стороны после разрыва всего клея. Между этим ЖК-дисплеем и верхней частью корпуса ноутбука нет деликатных кабелей.

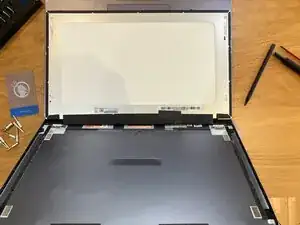

Сложите ЖК-дисплей вверх к клавиатуре.

Шаг 5

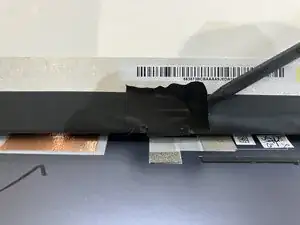

Удалите кусок скотча, удерживающий кабель ЖК-дисплея на месте.

Кабель ЖК-дисплея имеет два деликатных выступа с каждой стороны, которые не следует использовать для тяги кабеля назад.

Отодвиньте кабель, удалив его с ЖК-дисплея.

Удалите ЖК-дисплей.

Следуйте этим шагам в обратном порядке для сборки.
